减振隔震装置测试系统

将高载荷纵向运动和垂向压缩应用于减振隔震装置，以研究其在实际地震条件下的性能。这些具有高载荷高速度加载能力的系统部署在全球各地，包括预应力混凝土反力基础、可调式框架、高性能电液伺服作动缸以及液压伺服系统、低摩擦滑轨或者滚轮等。

应用

测试样件

查看完整产品信息获取报价

产品主要特点

行业标准

全球布局的定制测试系统，与业内一流试验室展开广泛的合作

精湛专业

业内广泛认可的学术级MTS系统集成工程师提供指导和培训

创新技术

先进的控制方法：自由度控制、实时控制、三参量控制、自适应控制

集成/同步

完整的交钥匙工程解决方案，包括场地规划、先进的控制器、功能齐全的应用软件、先进的液压伺服系统和MTS电液伺服作动缸等

技术概要

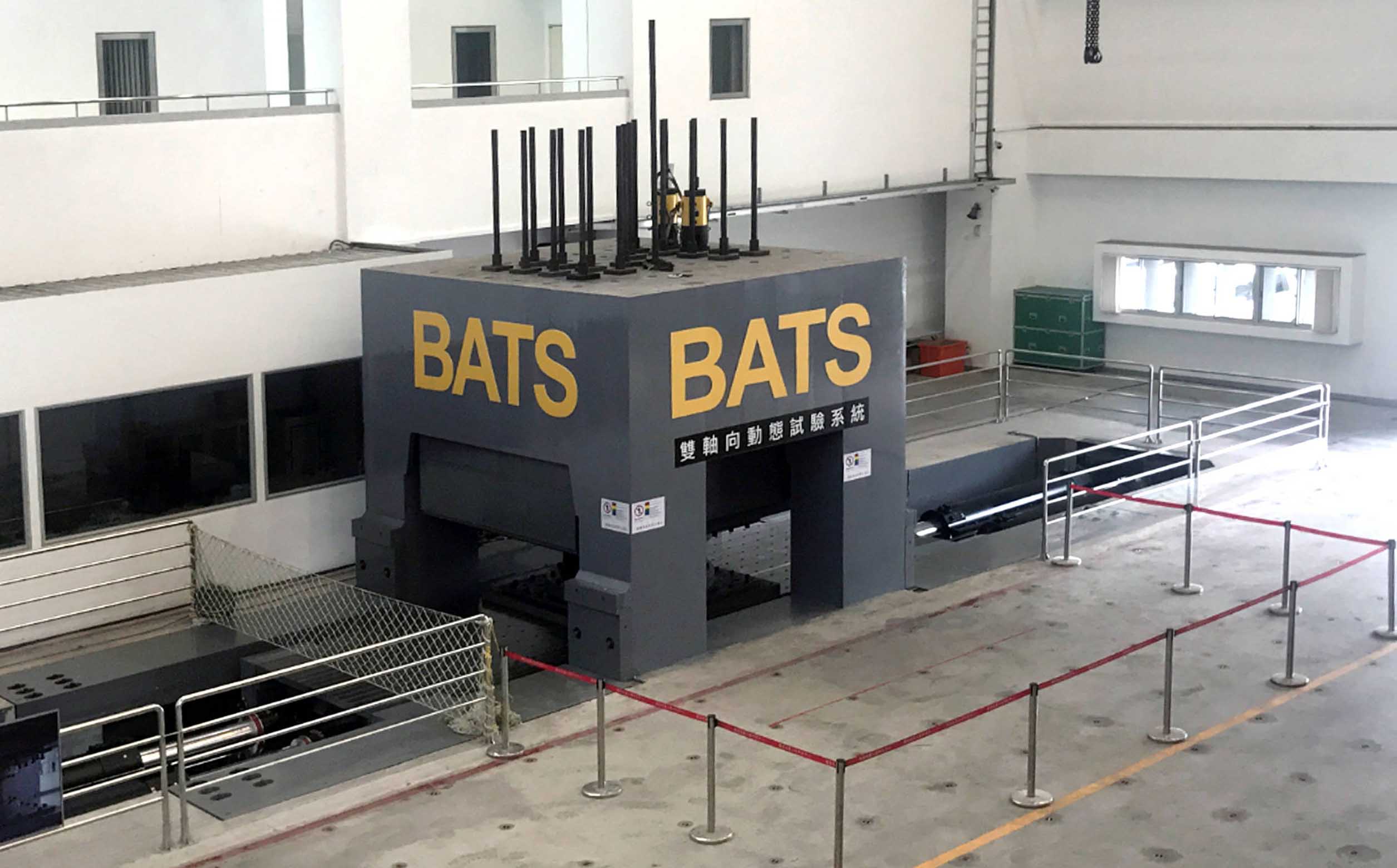

Seismic Bearing Test

	单位	NCREE BATS	NCREE MATS (静态)	NCREE MATS （动态）
垂向压缩力	kN	60,000	60,000	30,000
	Kip	13,500	13,500	6,700
纵向力	kN	4,000	4,400	2,000
	Kip	900	990	450
横向力	kN	不适用	4,000	不适用
	Kip	不适用	900	不适用
垂向位移	± mm	125	150	150
	± in	4.92	5.9	5.9
纵向位移	± mm	1,200	1,200	500
	± in	47.25	47.25	19.68
横向位移	± mm	不适用	100	不适用
	± in	不适用	3.93	不适用
垂向速度	± mm/s	150	10	60
	± in/s	5.9	0.39	2.36
纵向速度	± mm/s	1,000	30	600
	± in/s	39.37	1.18	23.6
横向速度	± mm/s	不适用	20	不适用
	± in/s	不适用	0.79	不适用
最大样件高度	m	2	5	5
	in	78.74	196.85	196.85
工作空间尺寸	m	2.54 x 8.3	2.54 x 6.7	2.54 x 6.7
	in	100 x 326	100 x 264	100 x 264

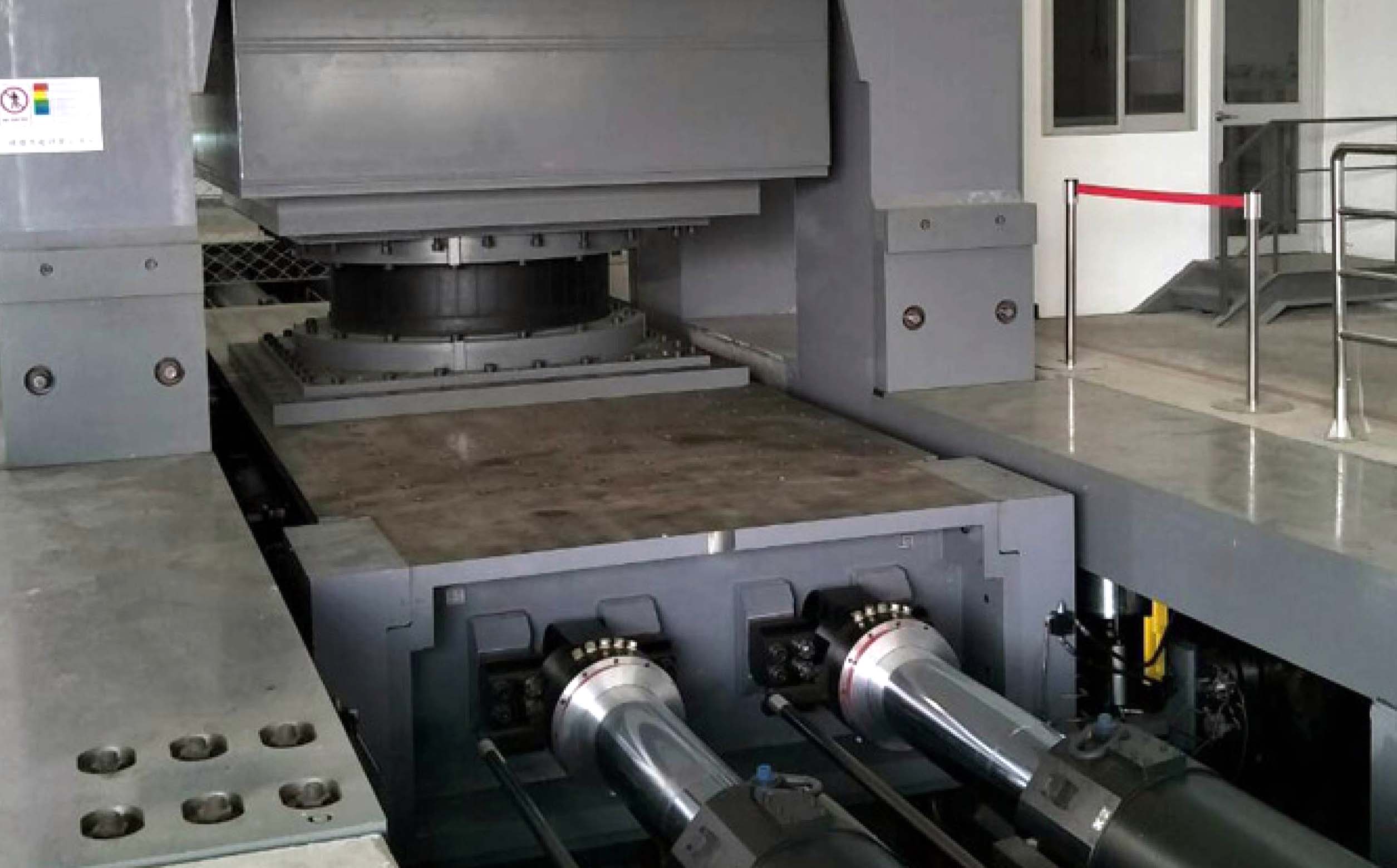

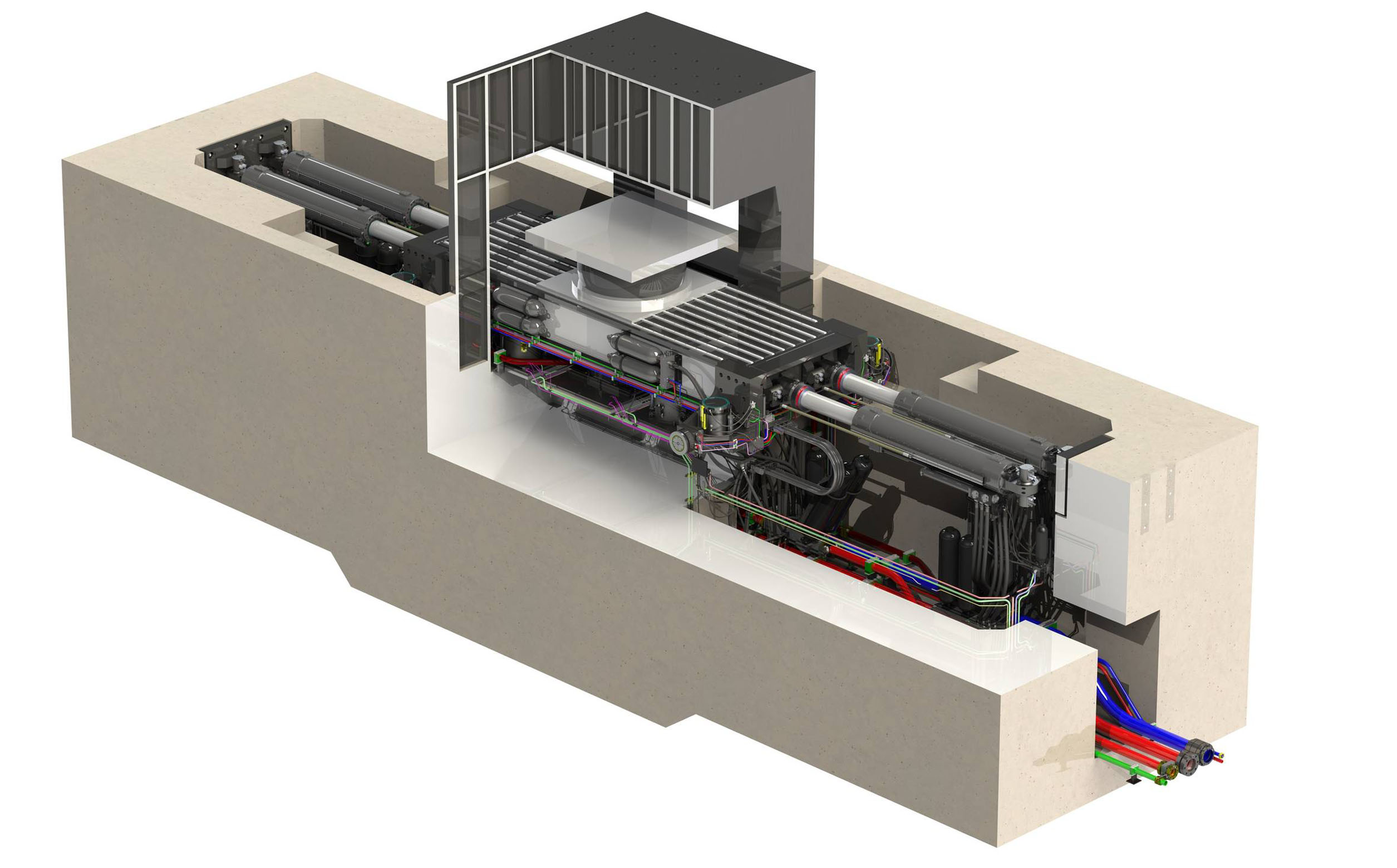

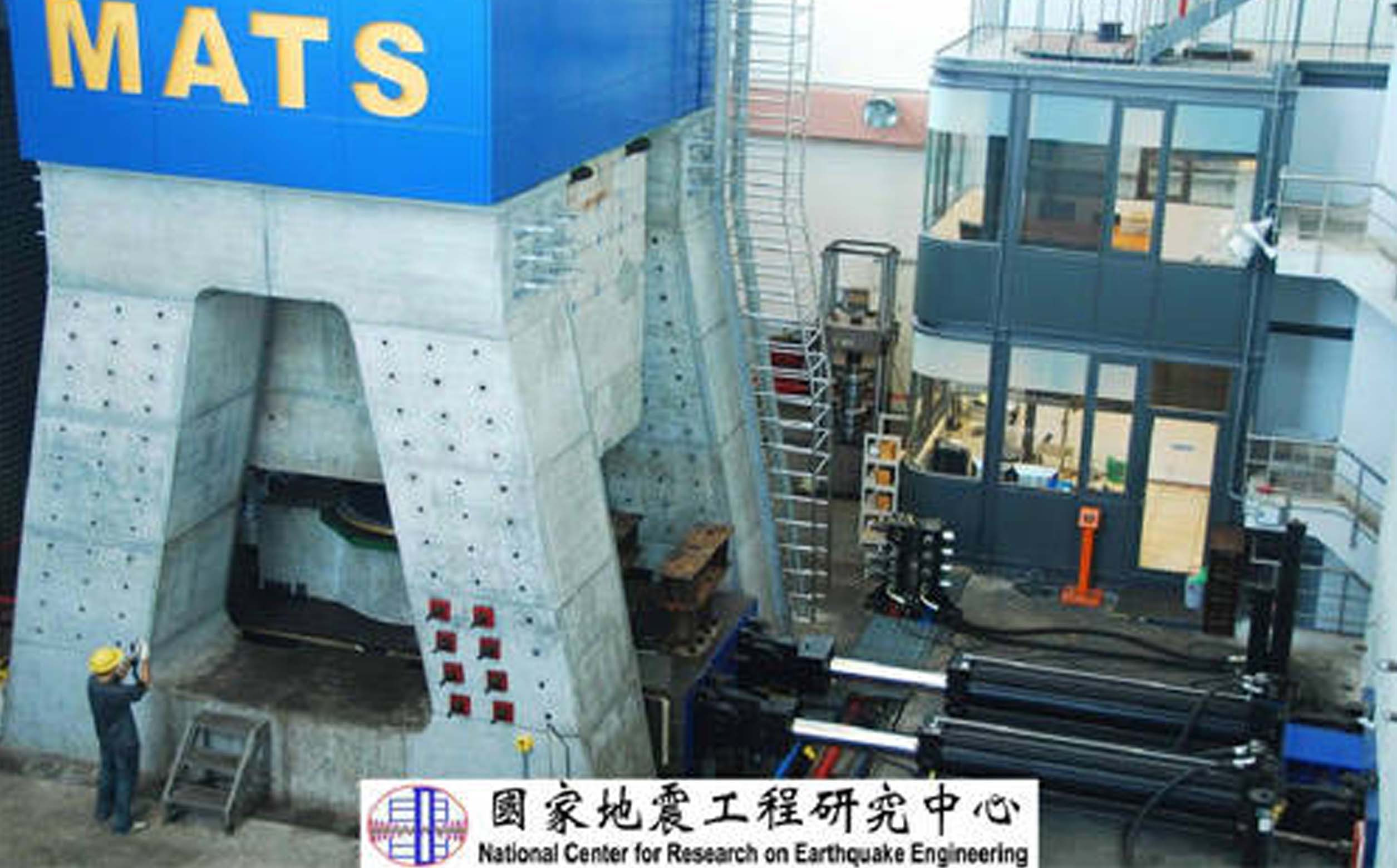

NCREE 双轴动态测试系统 (BATS) NCREE 多轴测试系统 (MATS)

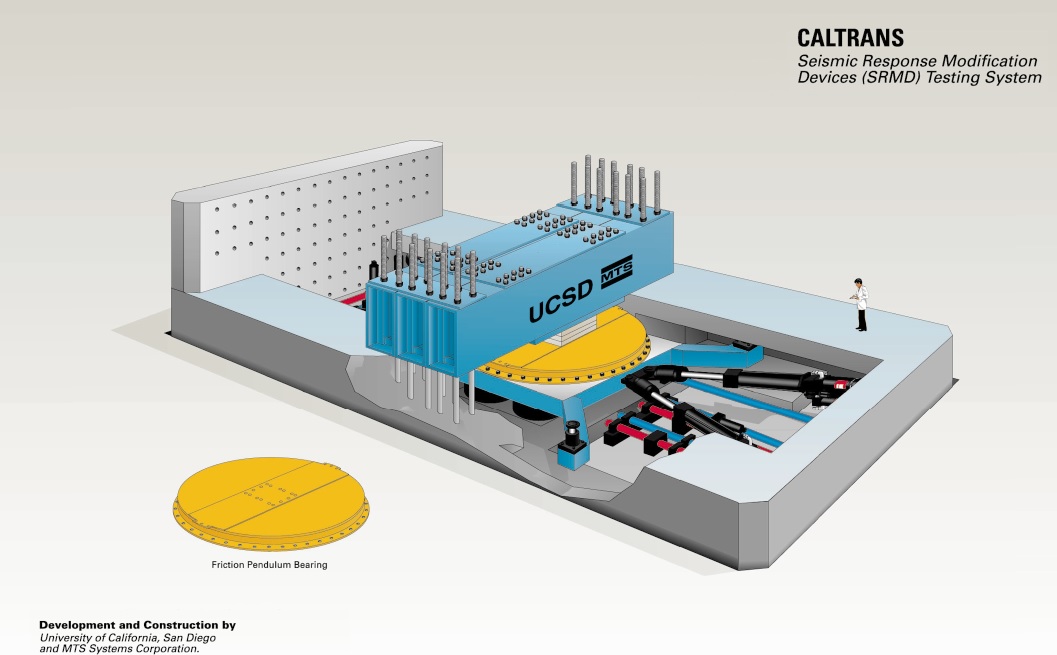

UCSD Caltrans bearing tester

加州大学圣地亚哥分校 — SRMD

	单位	UCSD
垂向压缩力	kN	53,400
	Kip	12,000
纵向力	kN	8,900
	Kip	2,000
横向力	kN	4,450
	Kip	1,000
垂向位移	± mm	127
	± in	5
纵向位移	± mm	1,219
	± in	48
横向位移	± mm	610
	± in	24
垂向速度	± mm/s	254
	± in/s	10
纵向速度	± mm/s	1,800
	± in/s	70
横向速度	± mm/s	760
	± in/s	30
最大样件高度	m	1.52
	in	60
工作空间尺寸	m	3.5 x 4.8
	in	140 x 192

加州大学圣地亚哥分校 — SRMD

EUCenter

	单位	EUCentre
垂向压缩力	kN	40,000 ± 10,000
	Kip	9,000 ± 2250
纵向力	kN	2,100
	Kip	472
横向力	kN	不适用
	Kip	不适用
垂向位移	± mm	75
	± in	3
纵向位移	± mm	580
	± in	22.83
横向位移	± mm	不适用
	± in	不适用
垂向速度	± mm/s	250
	± in/s	9.84
纵向速度	± mm/s	2200
	± in/s	86.6
横向速度	± mm/s	不适用
	± in/s	不适用
工作空间尺寸	m	1.7 x 1.9
	in	70 x 75

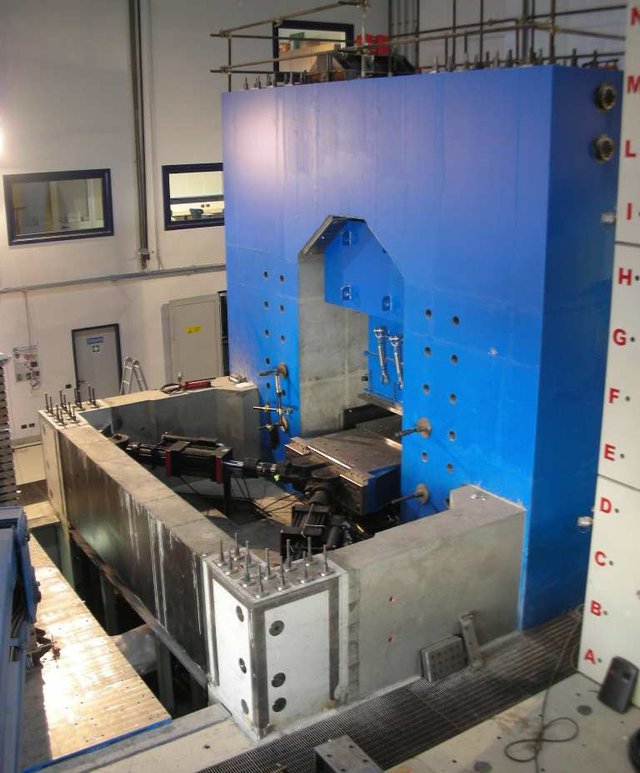

EUCentre ShakeLab

充分利用您的投资

我们的专家随时随地提供帮助，帮助企业正常运转。

相关产品、附件或备件

动态测试系统

多轴子结构加载测试 (MAST) 系统

模拟器

地震模拟器(振动台)

需要查找其他产品信息？

前往解决方案查找页面

与应用工程师讨论

减振隔震装置测试系统都是定制的测试系统，需要根据您的需求和试验室场地条件量身定制。MTS 可提供高性能、高载荷结构加载作动缸、电液伺服系统以及控制系统和软件，也可以参与整个试验室的建设，提供交钥匙集成工程服务。
