产品主要特点
开拓者
MTS与全球用户通力合作，设计、安装了目前世界上先进规模的地震模拟器，同时，在大尺寸、大规模、多自由度地震模拟器方面具有无可比拟的用户群体，我们的用户包括日本防灾减灾科学研究所(NIED)、加利福尼亚州立大学圣地亚哥分校、同济大学、西南交通大学等。
行业标准
MTS与全球首屈一指的土木工程研究机构、大学和研究院所拥有超过 50 年的合作关系，其地震模拟器产品已然得到广泛认可。
精湛专业
业内广泛认可的学术级MTS系统集成工程师提供专家级的指导和培训。
创新技术
多自由度控制、 三参量控制、先进的自适应控制和样件动态补偿 (SDC)技术让MTS的地震模拟器具有卓越的性能。
产品对比

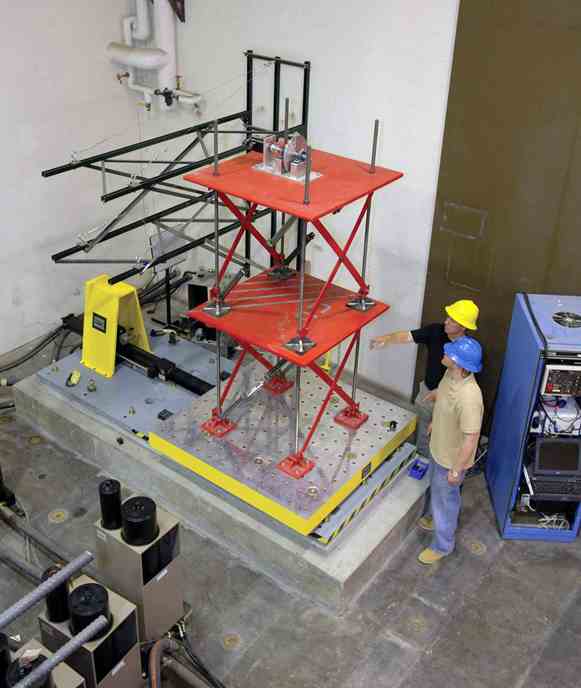

1.5m x 1.5m 单轴振动台
- 适用于进行基础地震研究
- 可快速安装并集成到现有试验室
- 针对缩比样件进行测试
- 回放地震波数据文件
- 低成本的入门级选择

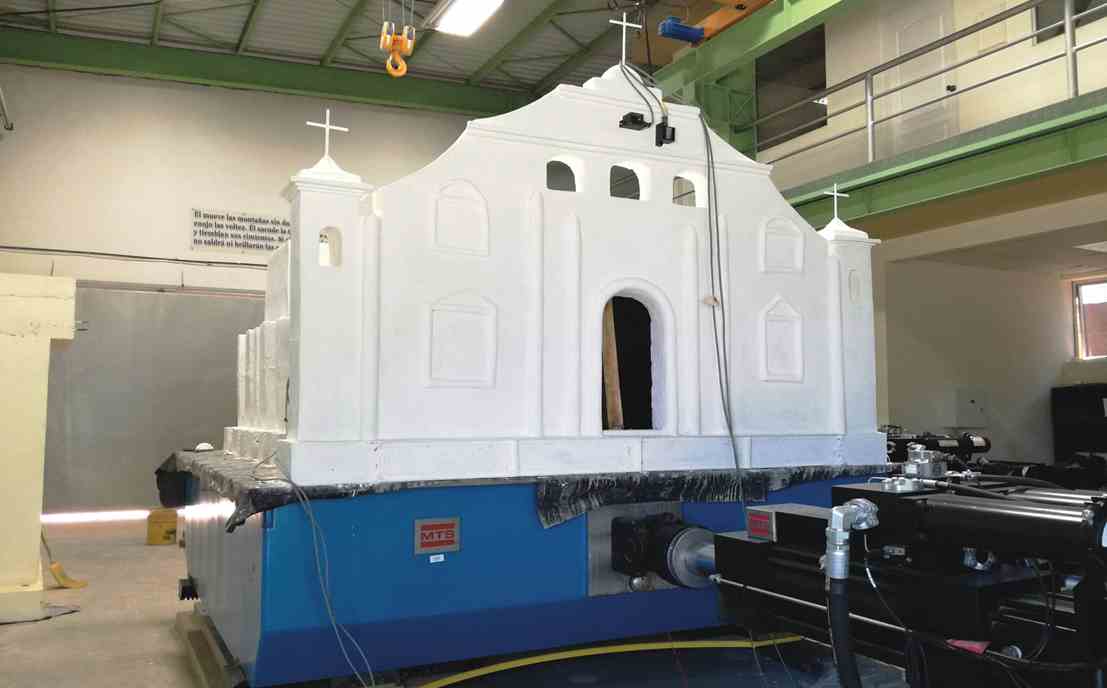

3m x 3m 单轴/双轴振动台
- 适用于进行基础地震研究，最大可测10吨样件
- 具有单轴和双轴型号可供选择
- 具有两种安装形式 - 地坑式安装或反力支座式安装
- 最大位移范围500mm，可逼真复现地面运动

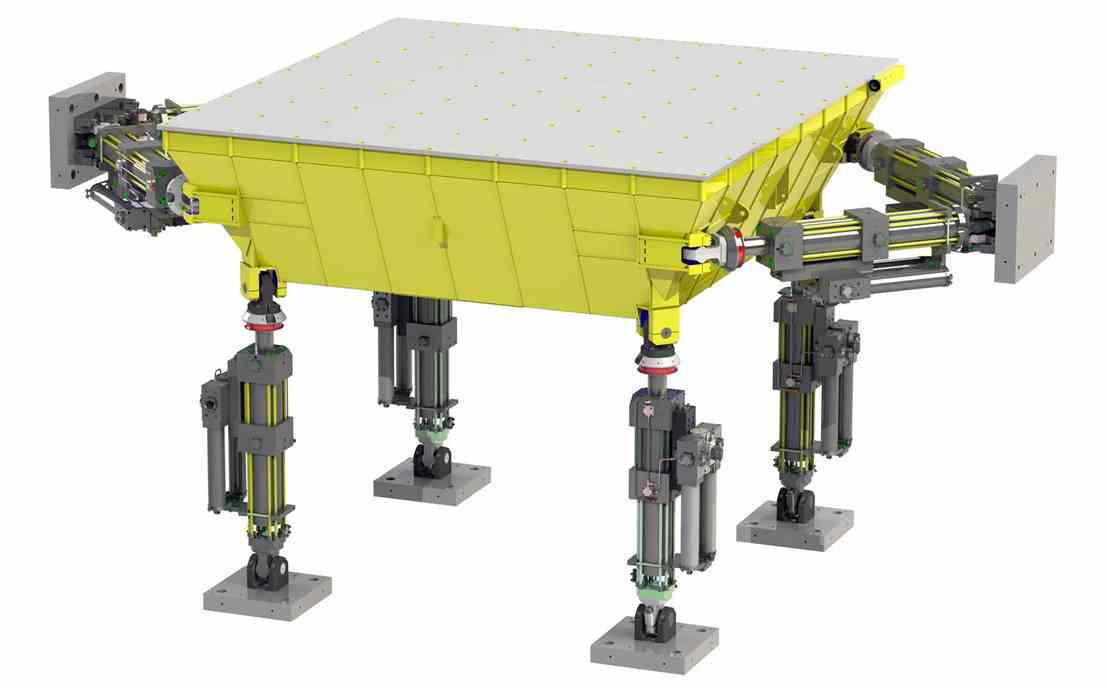

4m x 4m 和 5m x 5m六自由度振动台
- 可实现六自由度地震模拟
- 可容纳较大的样件，最大可达40吨
- 适合追求独特性能的研究人员
- 与全定制的地震模拟器相比，此类半定制振动台交付时间更短、成本更低

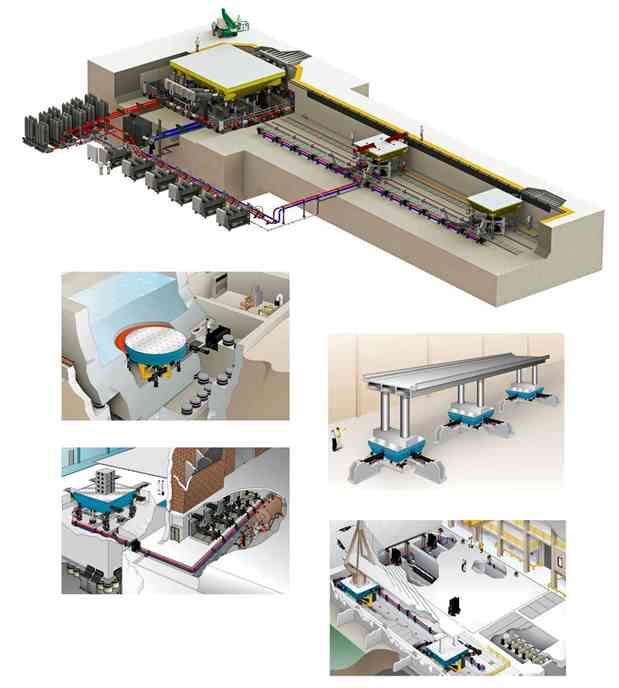

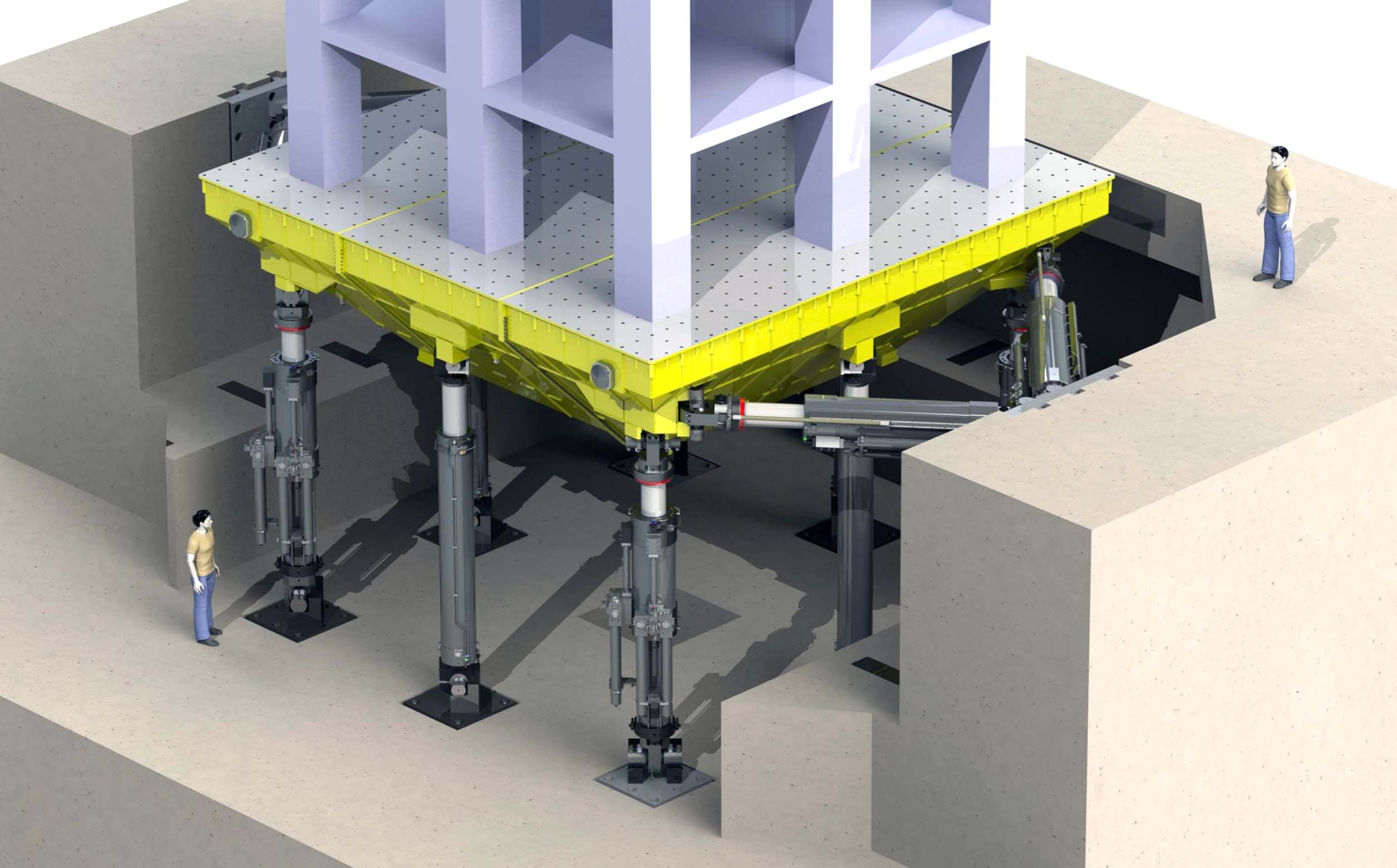

全定制振动台
- 完全根据用户的试验需求定制的地震模拟器
- 尺寸可定制，有效负载可定制、自由度可定制，台面数量可定制
- MTS 拥有大规模定制地震模拟器的庞大用户群体
2m x 2m 多轴振动模拟器
-
适用于针对非建筑结构件开展地震鉴定测试 (AC156)
-
具有六自由度振动模拟能力
-
采用紧凑的斯图尔特平台形式
- 高达 2,000 kg 的有效负载
-
高达 100 Hz 的控制带宽

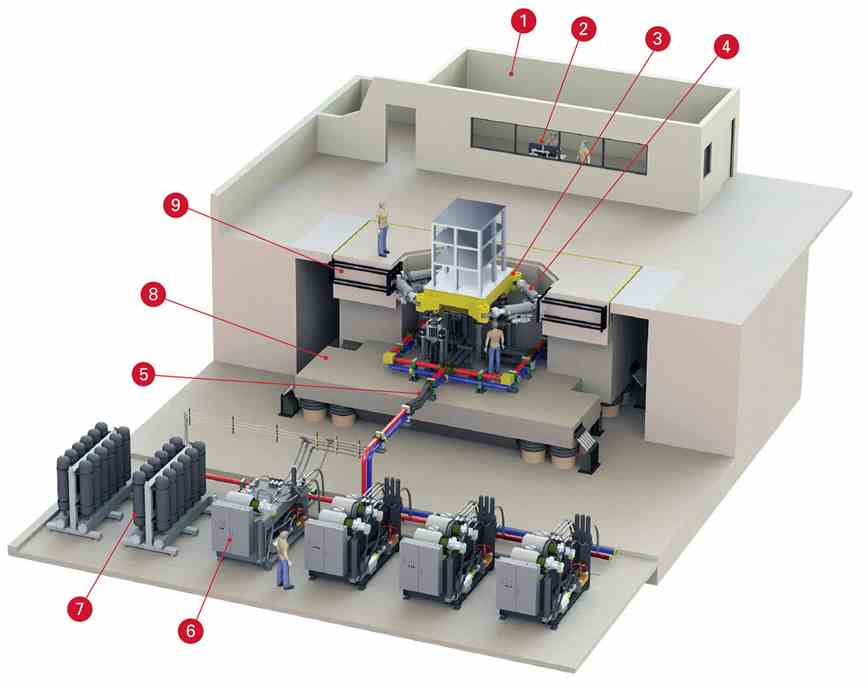

技术概要
- 控制间
- 计算机与软件(STEX Pro)
- 钢制台面
- 针对地震模拟定制设计的液压伺服作动缸
- 液压硬管路
- 液压动力系统(HPU)
- 蓄能器组
- 反力基础
- 作动缸安装锚板
|
|
|
1.5m x 1.5m 单轴振动台 |
|
|
单位 |
台面 |
|
台面尺寸 |
m |
1.5 x 1.5 |
|
ft |
4.92 x 4.92 |
|
|
作动缸数量 |
数量 |
1 |
|
测试频率范围(满载) |
Hz |
0 - 50 |
|
最大样件质量 |
kg |
2,000 |
|
lbs |
4,400 |
|
|
线性位移 |
± mm |
200 |
|
± in |
7.87 |
|
|
最大台面速度(满载) |
mm/s |
1000 |
|
in/s |
39.37 |
|
|
最大台面加速度(满载) |
g |
1.0 |
|
|
|
3mx3m 单轴 |
3mx3m 双轴 |
|
|
单位 |
方形台面 |
方形台面 |
|
台面尺寸 |
m |
3 x 3 |
3 x 3 |
|
ft |
9.84 x 9.84 |
9.84 x 9.84 |
|
|
作动缸数量 |
数量 |
1 |
2 |
|
测试频率范围(满载) |
Hz |
0 - 50 |
0 - 50 |
|
最大样件质量 |
kg |
10,000 |
10,000 |
|
|
lbs |
22,000 |
22,000 |
|
线性位移 |
|
|
|
|
纵向 (X) |
± mm |
250 |
250 |
|
± in |
9.84 |
9.84 |
|
|
横向 (Y) |
± mm |
不适用 |
250 |
|
± in |
不适用 |
9.84 |
|
|
垂向 (Z) |
± mm |
不适用 |
不适用 |
|
± in |
不适用 |
不适用 |
|
|
最大台面速度(满载) |
|
|
|
|
纵向 (X) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
横向 (Y) |
mm/s |
不适用 |
1000 |
|
in/s |
不适用 |
39.37 |
|
|
垂向 (Z) |
mm/s |
不适用 |
不适用 |
|
in/s |
不适用 |
不适用 |
|
|
最大台面加速度(满载) |
|
|
|
|
纵向 (X) |
g |
1.0 |
1.0 |
|
横向 (Y) |
g |
不适用 |
1.0 |
|
垂向 (Z) |
g |
不适用 |
不适用 |
|
|
单位 |
4mx4m 六自由度 |
5mx5m 六自由度 |
|
|
方形台面 |
方形台面 |
|
|
台面尺寸 |
m |
4 x 4 |
5 x 5 |
|
ft |
13.12 x 13.12 |
16.40 x 16.40 |
|
|
作动缸数量 |
数量 |
8 |
8 |
|
测试频率范围(满载) |
Hz |
0 – 50 |
0 - 50 |
|
最大有效负载 |
kg |
20,000 |
30,000 |
|
|
lbs |
44,000 |
66,000 |
|
线性位移 |
|
|
|
|
纵向 (X) |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
横向 (Y) |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
垂向 (Z) |
± mm |
150 |
250 |
|
± in |
5.9 |
9.84 |
|
|
最大台面速度(满载) |
|
|
|
|
纵向 (X) |
mm/s |
1500 |
1500 |
|
in/s |
59.05 |
59.05 |
|
|
横向 (Y) |
mm/s |
1500 |
900 |
|
in/s |
59.05 |
35.43 |
|
|
垂向 (Z) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
最大台面加速度(满载) |
|
|
|
|
纵向 (X) |
g |
1.5 |
1.5 |
|
横向 (Y) |
g |
1.5 |
1.5 |
|
垂向 (Z) |
g |
1.0 |
1.0 |
- 上述规格均可定制
MTS系统公司在抗震工程领域具有丰富的经验和专业的知识，能够满足客户定制地震模拟器的需求，并且以此闻名于世。全球诸多著名试验室内都在使用MTS的地震模拟器、电液伺服产品和应用软件开展抗震工程研究，定制的超大规模地震模拟器适用于开展足尺建筑结构的抗震模拟，或者利用多台面台振系统开展有跨度的结构抗震模拟，也可以结合作动缸实现针对子结构结合振动台的混合仿真测试。

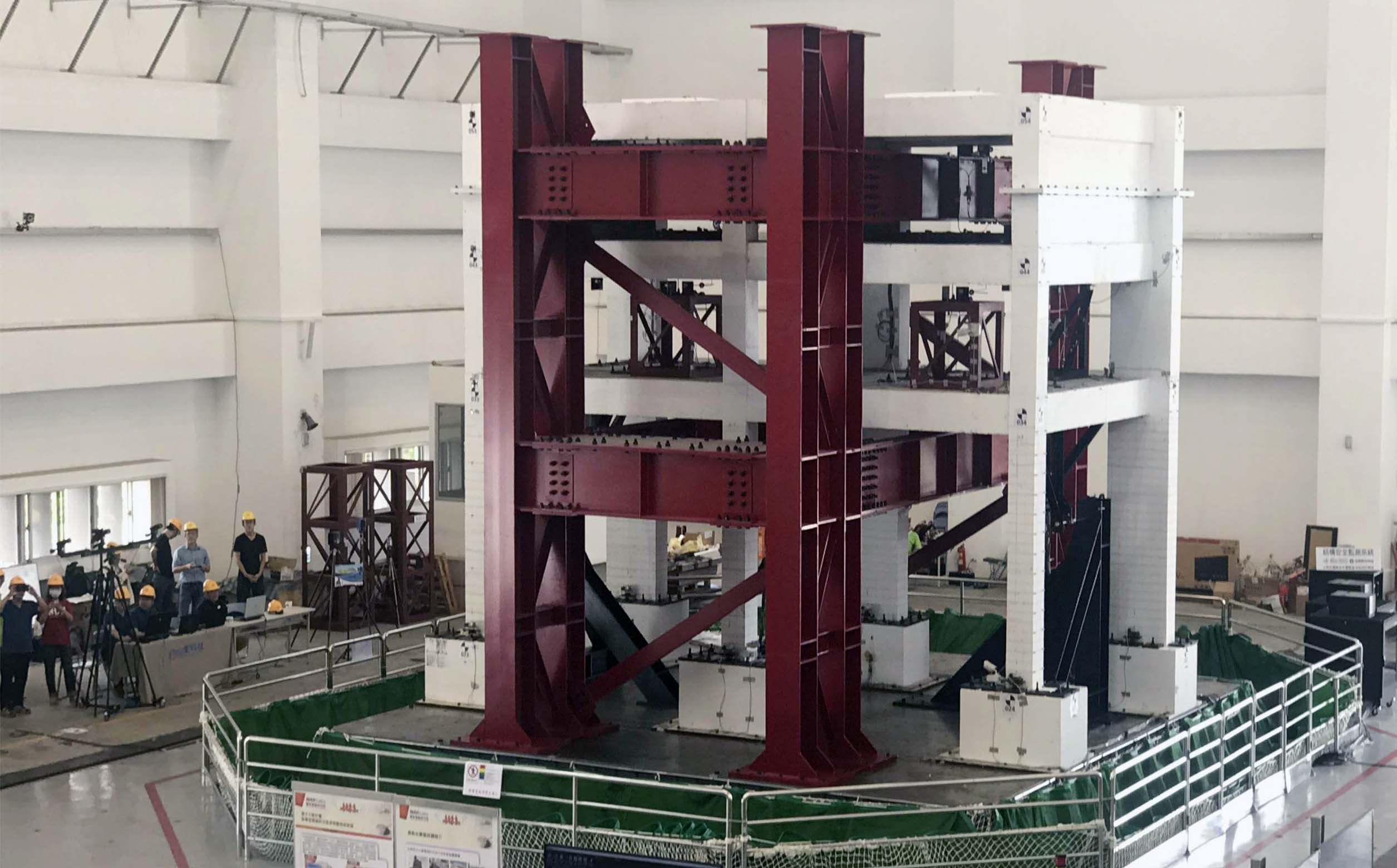

同济大学 加州大学圣地亚哥分校 内华达大学里诺分校
|
|
|
1.5mx1.5m 单轴 |
3mx3m 单轴 |
3mx3m 双轴 |
4mx4m 六自由度 |
5mx5m 六自由度 |
2mx2m 354.20 MAST |
|
|
单位 |
方形台面 |
方形台面 |
方形台面 |
方形台面 |
方形台面 |
方形台面 |
|
台面尺寸 |
m |
1.5 x 1.5 |
3 x 3 |
3 x 3 |
4 x 4 |
5 x 5 |
2.2 x 2.2 |
|
ft |
4.92 x 4.92 |
9.84 x 9.84 |
9.84 x 9.84 |
13.12 x 13.12 |
16.40 x 16.40 |
7.2 x 7.2 |
|
|
作动缸数量 |
数量 |
1 |
1 |
2 |
8 |
8 |
6 |
|
测试频率范围(满载) |
Hz |
0 - 50 |
0 - 50 |
0 - 50 |
0 – 50 |
0 - 50 |
0 - 100 |
|
最大有效负载 |
kg |
2,000 |
10,000 |
10,000 |
20,000 |
30,000 |
2,000 |
|
lbs |
4,400 |
22,000 |
22,000 |
44,000 |
66,000 |
4400 |
|
|
线性位移 |
|
|
|
|
|
|
|
|
纵向 (X) |
± mm |
200 |
250 |
250 |
300 |
400 |
125 |
|
± in |
7.87 |
9.84 |
9.84 |
11.81 |
15.75 |
4.92 |
|
|
横向 (Y) |
± mm |
不适用 |
不适用 |
250 |
300 |
400 |
110 |
|
± in |
不适用 |
不适用 |
9.84 |
11.81 |
15.75 |
4.33 |
|
|
垂向 (Z) |
± mm |
不适用 |
不适用 |
不适用 |
150 |
250 |
140 |
|
± in |
不适用 |
不适用 |
不适用 |
5.9 |
9.84 |
5.51 |
|
|
最大台面速度(满载) |
|
|
|
|
|
|
|
|
纵向 (X) |
mm/s |
1000 |
1000 |
1000 |
1500 |
1500 |
1300 |
|
in/s |
39.37 |
39.37 |
39.37 |
59.05 |
59.05 |
51.18 |
|
|
横向 (Y) |
mm/s |
不适用 |
不适用 |
1000 |
1500 |
900 |
1300 |
|
in/s |
不适用 |
不适用 |
39.37 |
59.05 |
35.43 |
51.18 |
|
|
垂向 (Z) |
mm/s |
不适用 |
不适用 |
不适用 |
1000 |
1000 |
1700 |
|
in/s |
不适用 |
不适用 |
不适用 |
39.37 |
39.37 |
69.93 |
|
|
最大台面加速度(满载） |
|
|
|
|
|
|
|
|
纵向 (X) |
g |
1.0 |
1.0 |
1.0 |
1.5 |
1.5 |
3.3 |
|
横向 (Y) |
g |
不适用 |
不适用 |
1.0 |
1.5 |
1.5 |
3.4 |
|
垂向 (Z) |
g |
不适用 |
不适用 |
不适用 |
1.0 |
1.0 |
6.3 |
- 所有线性变换、速度和增量值都基于围绕或始于台面中心的单自由度工作台运动。
- 所有速度和增量值均为峰值水平。所示性能水平并非在整个仿真频率范围内始终达到。
- 只有当有效负载完全安装在工作台中心 1m 半径内（在 X-Y 平面）时，才能实现卓越性能。无法对所有样件实现所示性能，因为存在样件模式和工作台附件等影响因素。
- 假定实心钢测试有效负载牢固安装在台面中心
充分利用您的投资
我们的专家随时随地提供帮助，帮助企业正常运转。
相关产品、附件或备件
土木工程模块化组件
STEX Pro 软件
多轴振动模拟(MAST™ )系统
工程结构混合仿真
多轴子结构加载测试 (MAST) 系统
减振隔震装置测试系统
需要查找其他产品信息？
前往解决方案查找页面
