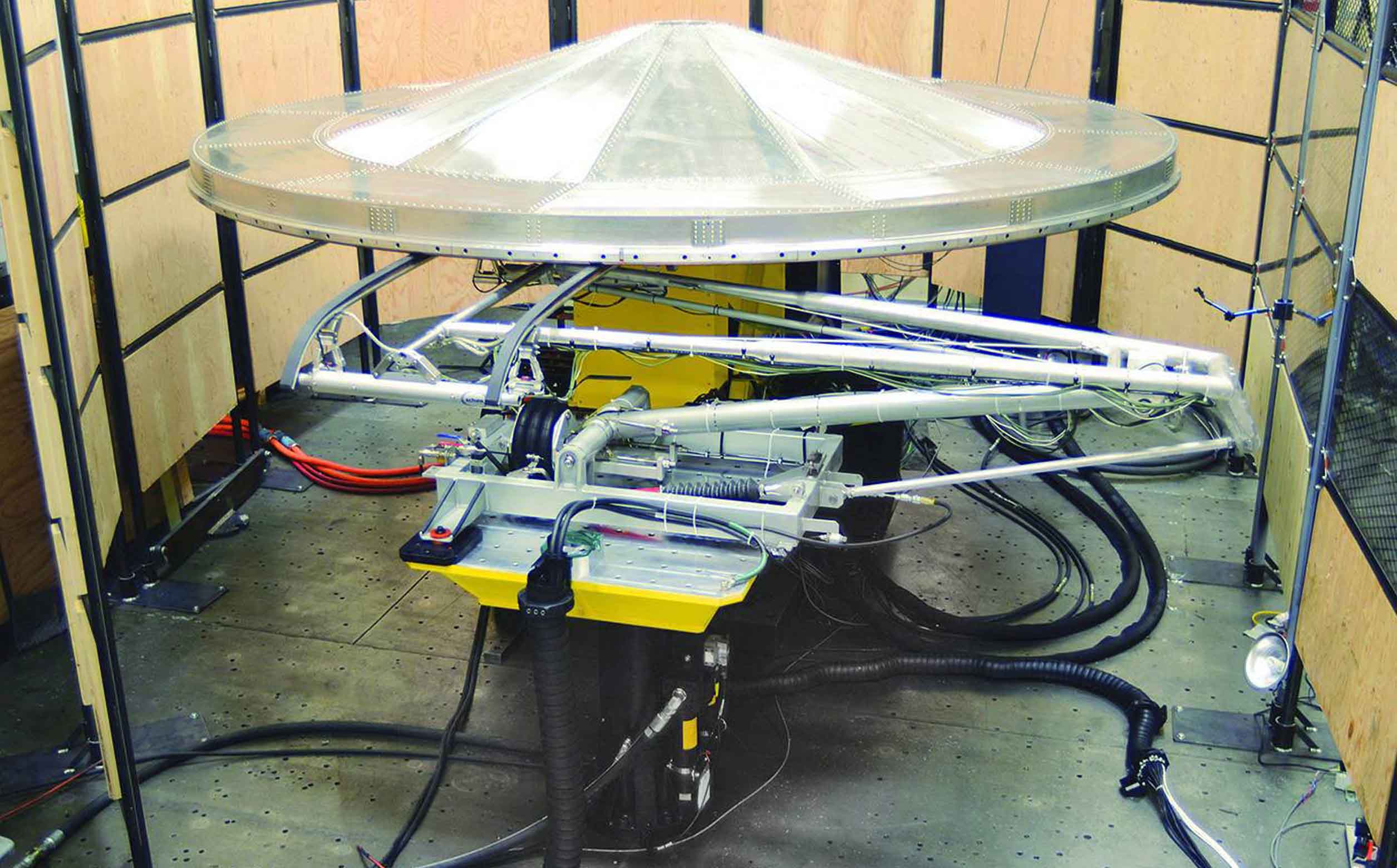

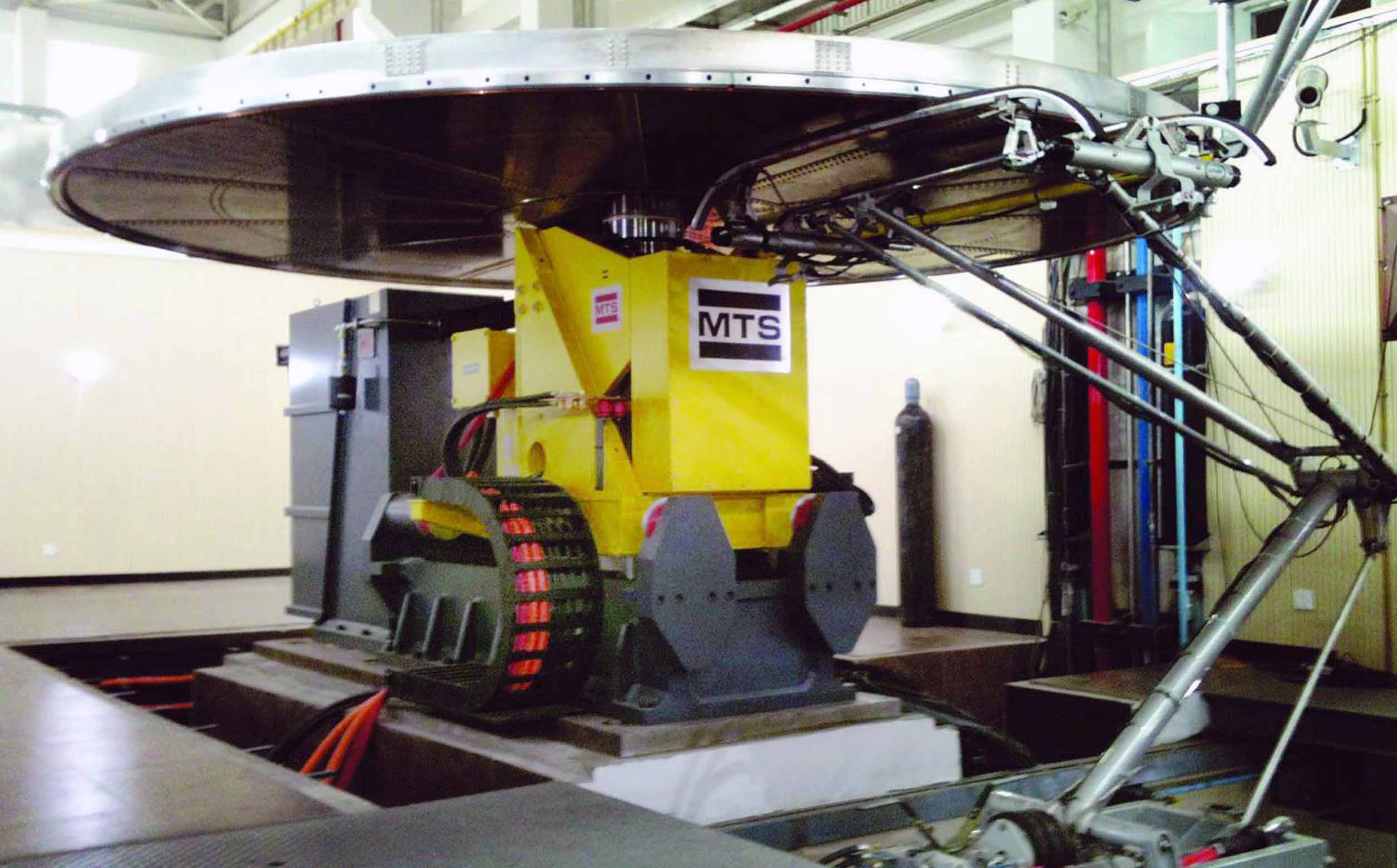

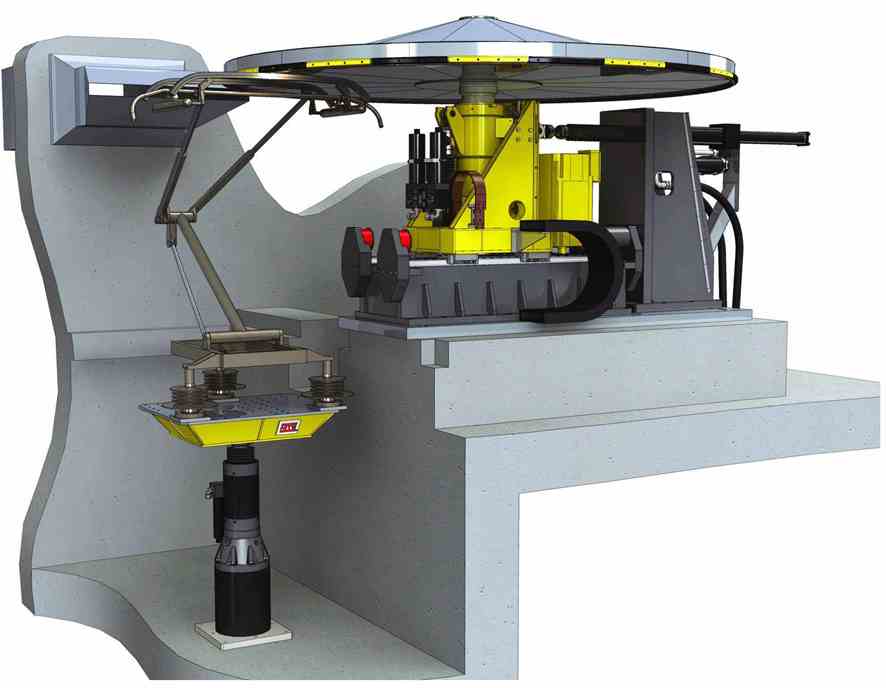

弓网关系测试系统
弓网关系测试系统
产品主要特点
用途广泛
通过回放时间历程路面采集数据，复现各类真实工况
成本效益
在可控、可重复的试验室环境内实现弓网关系测试，无需真实车辆与轨道
准确/可重复
高精度的测量传感器实现被测对象的微小性能差异测量
加快试验
实现弓网关系的动态测试，结合mHIL测试技术快速实现深入的研究
技术概要
|
|
垂向圆盘 |
之字形运动 |
速度 |
垂向台 |
|
位移 |
± 100 mm |
± 350 mm |
- |
± 75 mm |
|
速度 |
900 mm/s |
250 mm/s |
550 kgh |
400 mm/s |
|
加速度 |
6 g |
2 g |
< 60 秒 |
6 g |
|
频率 |
10 Hz |
15 Hz |
- |
30 Hz |
系统控制通道
- 架空线：
- 垂向位移;
- 横向运动(之字形);
- 架空线线速度;
- 受电弓垂向运动;
- 受电弓提升和下落;
- 电压;
- 气冷冷却;
