RPC® Connect 仿真与测试工具集

RPC Connect 集成了 MTS 新的车辆耐久测试与仿真应用技术。

继承了 MTS 车辆耐久测试应用经验，在 RPC Pro 与 cPRC Pro 测试与仿真应用软件基础上全新开发的RPC Connect 测试与仿真工具集为全球汽车工业创建了全新的应用平台与仿真工具集。

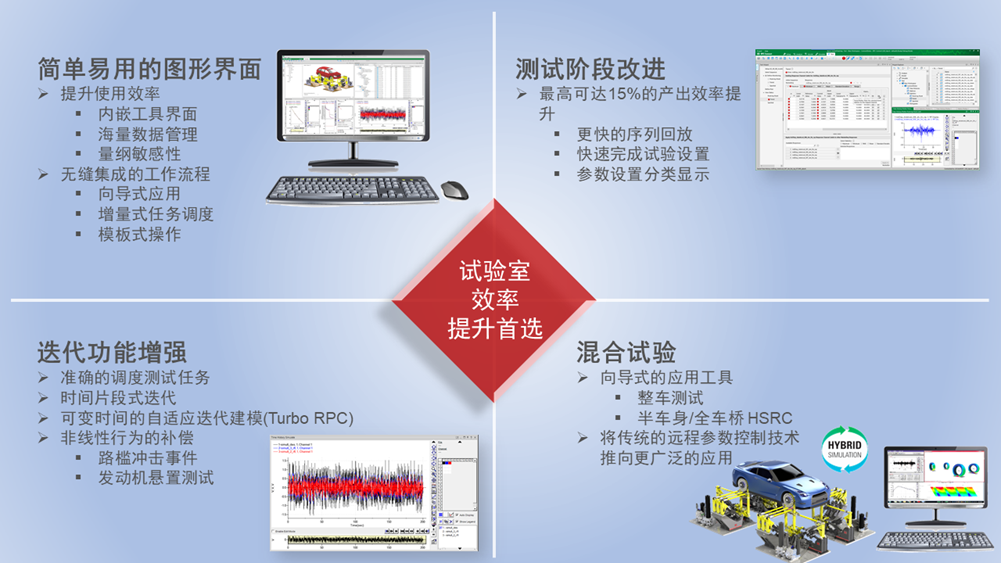

为了能够尽可能提升试验室的测试效率，全新的RPC Connect测试与仿真工具集平台改善了试验人员的操作体验、增强测试的产出、支持种类丰富的混合测试技术例如迭代式混合测试、路槛冲击修正技术等等。

RPC Connect 测试与仿真工具集将成为 MTS 道路模拟测试应用的核心，支持整车道路模拟器、多轴振动仿真系统(MAST)以及各种零部件级别的耐久测试应用。

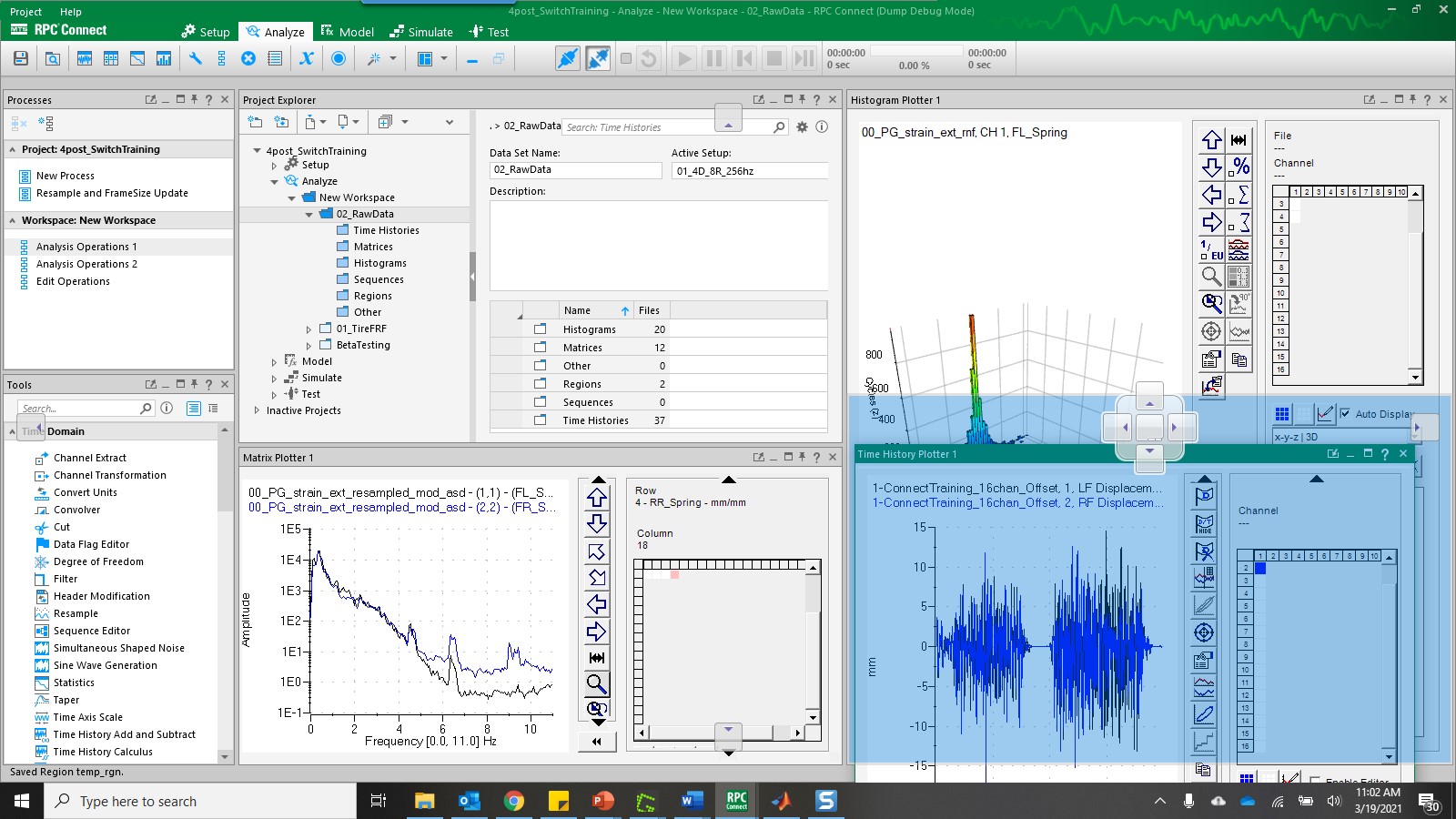

全新设计的 RPC Connect 工具集图形用户界面清晰、直观并且易于使用，可快速访问远程参数控制测试与仿真的各种工具和选项，标准化的操作流程让试验操作人员在全部测试流程的各个阶段具备统一的应用体验。

全新的图形用户界面允许用户开发自定义的外观布局，拖放式的操作简化操作流程，可以设置多个监视窗口。项目管理(Project Explorer)工具是所有远程参数控制测试与仿真应用的启动面板，集成化管理所有默认的参数设置，可以任意编辑并且管理试验数据。直观易用的向导式工具帮助初级用户快速掌握试验流程，满足不同经验级别的工程师操作需求。

RPC Connect 工具集图形用户界面的新特性包括：

• 用户自定义工具布局；
• 量纲自主敏感；
• 基于名称的文件处理；
• 增强流程化工具；
• 可保存所有参数设置；
• 实时错误验证与修正提醒；
• 高效率的文件搜索与排序；
• 简化极限设置与通道分配；
• 增强绘图功能；

测试设置(Setup Stage)用于完整测试与仿真任务的配置，实现测试系统与控制系统的参数设置。

该工具可帮助试验操作人员快速高效率的完成路谱驱动文件、响应通道以及在线计算通道的设置，完成样件和试验系统的各种极限参数配置并且设定某些极限工况条件下系统的响应动作。

测试设置包括了若干模板标准化工作流程，节约测试设置工作的时间。利用交互式的工具实现各种属性的关联管理，增加用户自定义的字段，导入现有的试验通道配置，并且支持自动分配通道参数。.

RPC Connect 的新特性包括：

• 改进的计算通道功能
• 快速设置通道极限，完成通道配置

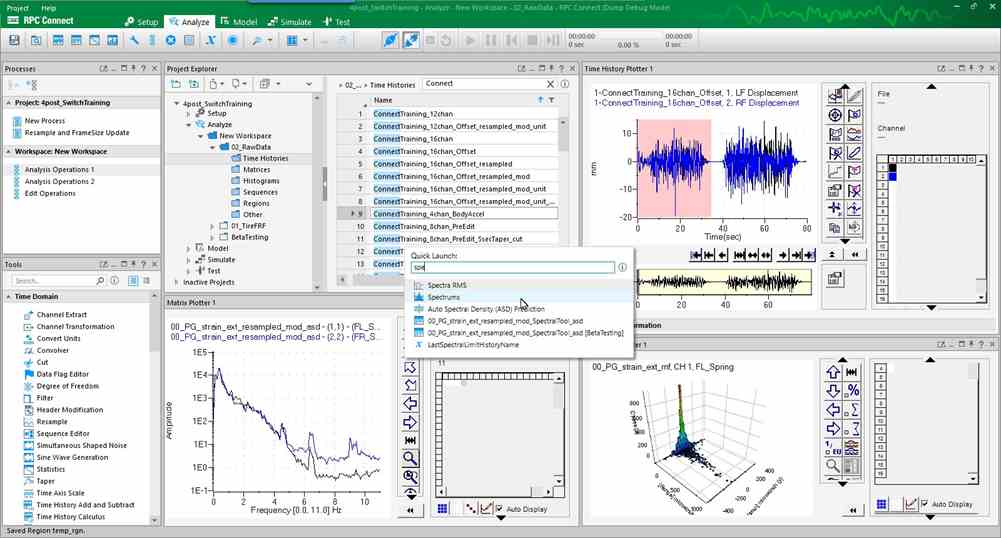

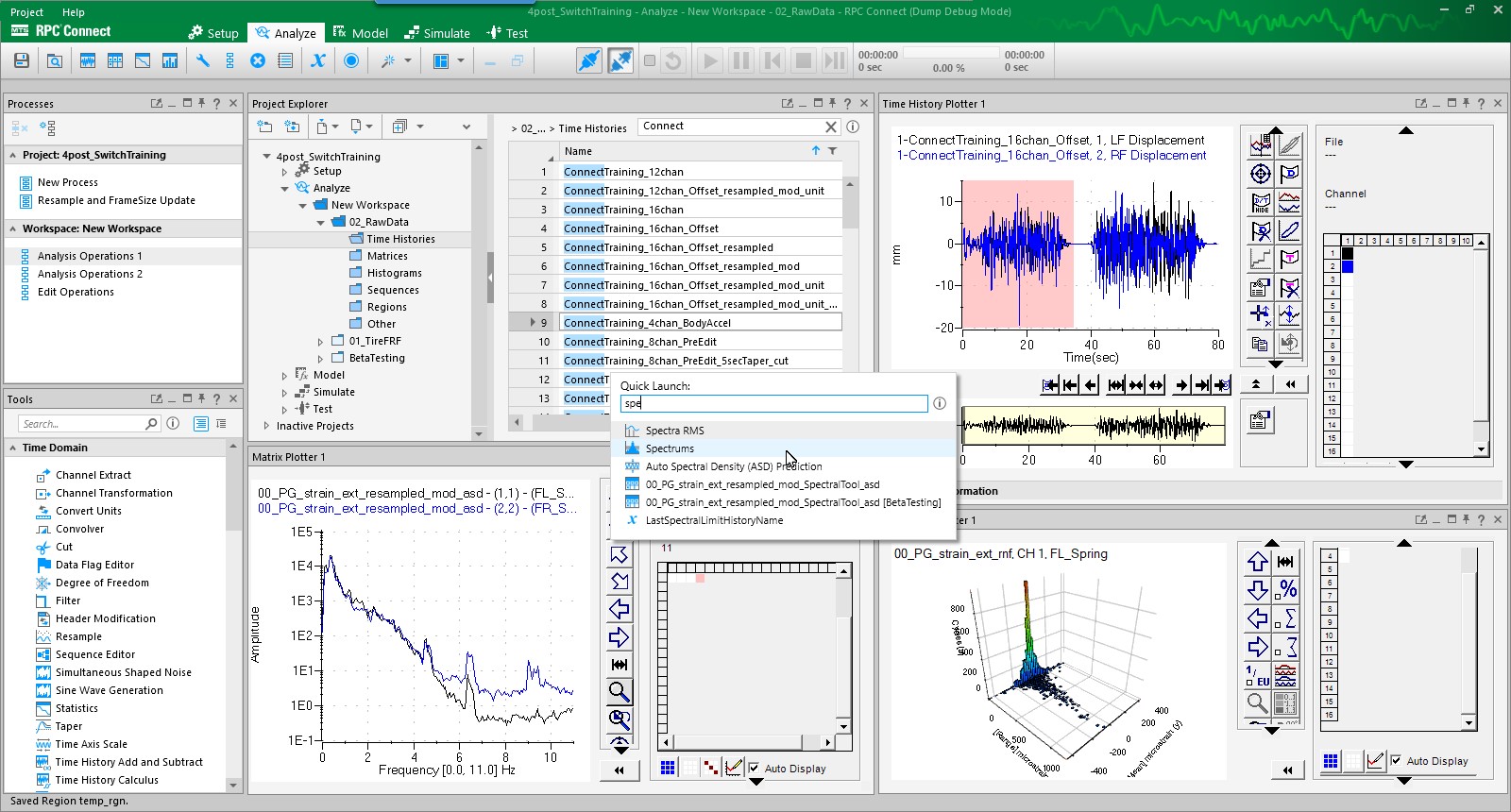

测试分析(Analyze Stage)模块提供了数据采集的检查与分析以支持路谱驱动文件的开发。

该工具可帮助试验操作人员高效率地完成采集数据的对比、排序等分析工作，排除不正确的信号(野点)，并且将数据与测试系统的软硬件进行匹配。

测试分析模块支持交互式疲劳数据编辑与分析工具，可以实现包括时域分析、频域分析、趋势统计以及疲劳直方图分析等功能。

RPC Connect 的新特性包括：

• 多文件执行；
• 改进的系统辨识算法；
• 改进的区域处理；
• 改进的计算通道；

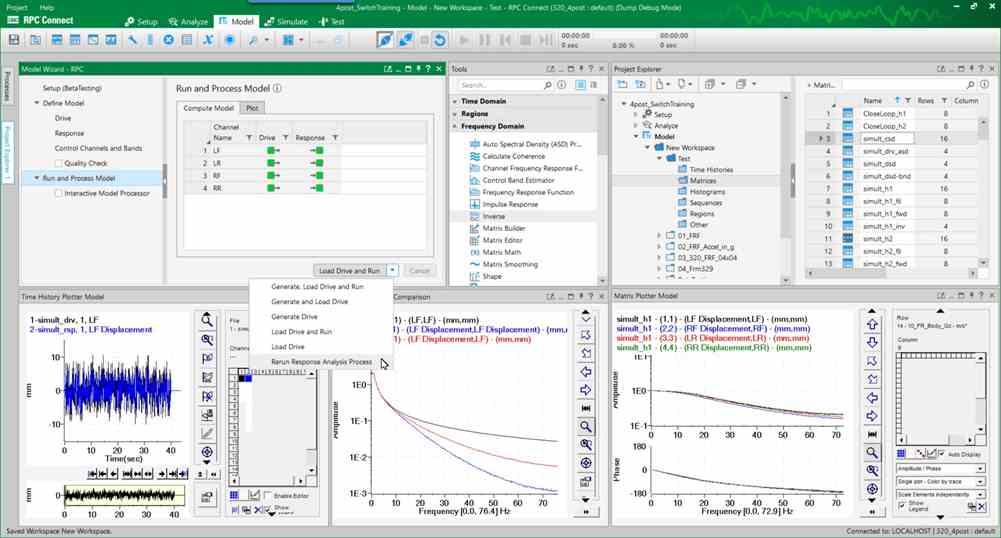

系统建模(Model Stage) 模块将基于对测试系统本身行为的认知来创建测试系统输入与样件输出之间的传递函数，例如基于频率响应的系统逆函数(1/FRF)。

该工具帮助试验操作人员同步生成一系列随机驱动文件，执行驱动文件并且记录系统响应，计算模型，最后生成系统逆函数。

系统建模模块包含各种交互式诊断检查工具，例如控制带宽评估、自动功率谱(ASD)预测、相关性检查、奇异值分解等等。

RPC Connect 的新特性包括：

• 多文件执行；
• 改进的频率函数系统辨识算法；
• 简化频率函数设置；

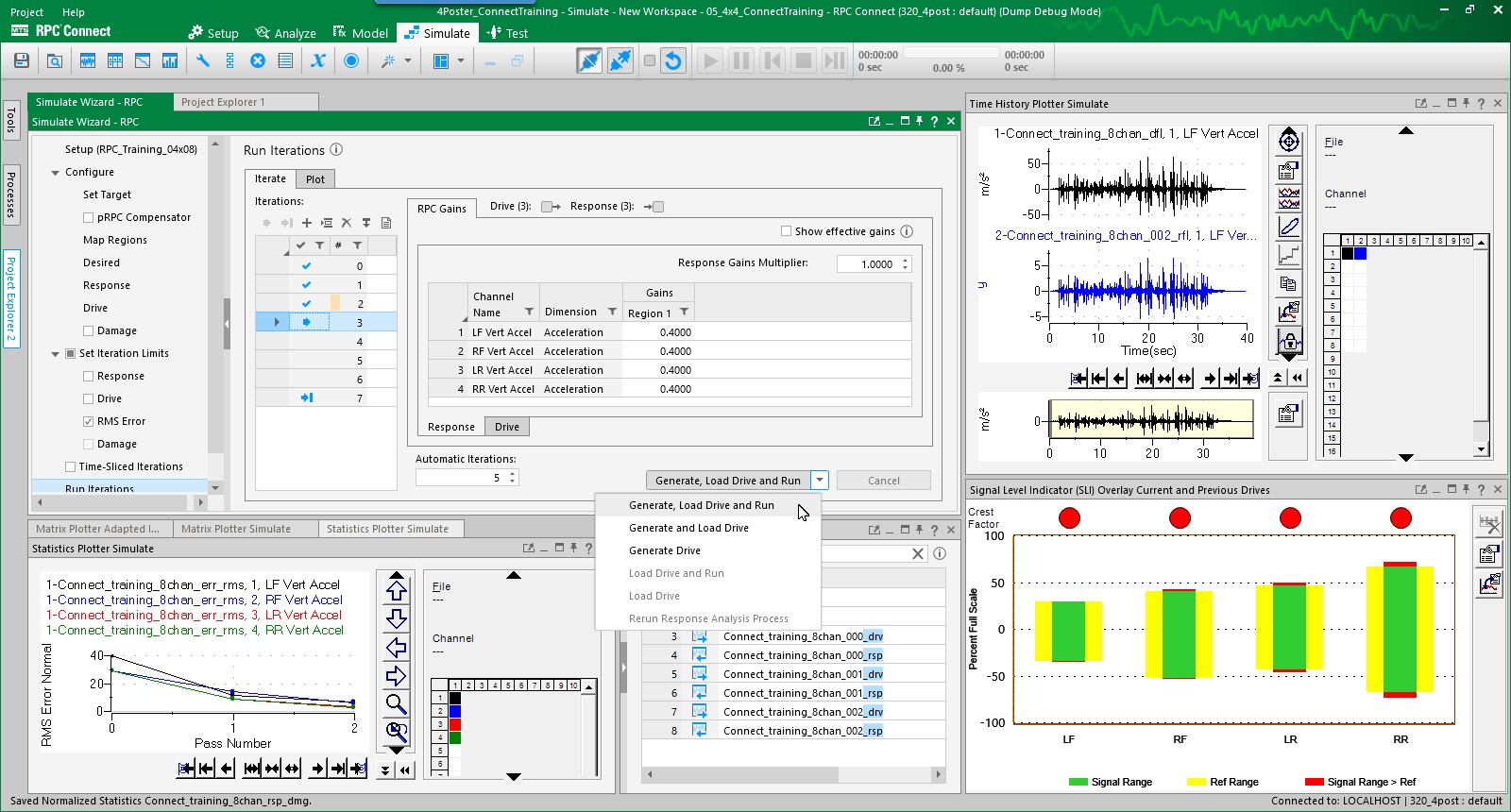

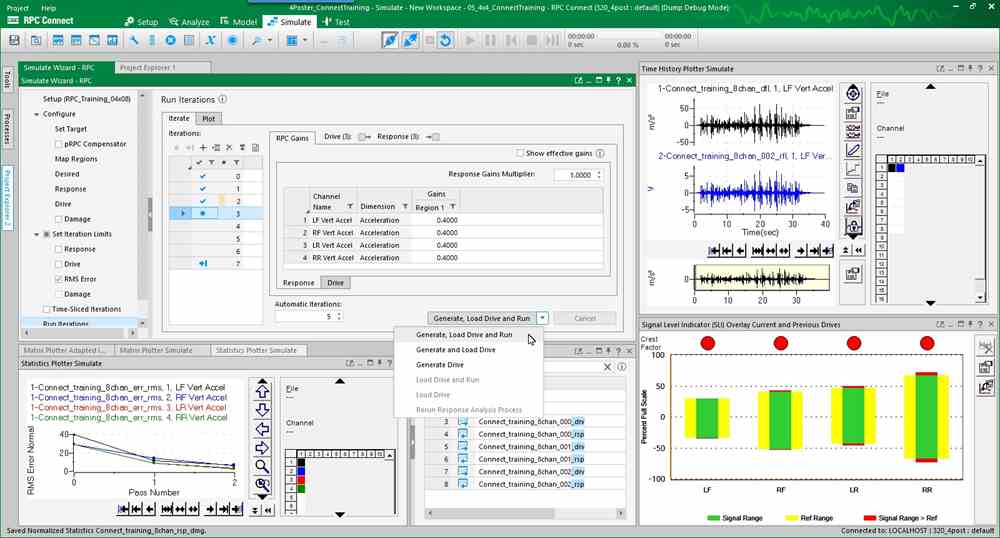

系统仿真(Simulate Stage)模块主要完成耐久测试的迭代工作。

该工具为试验操作人员提供了提供了一个交互式环境完成系统迭代，迭代收敛的标准可在所有域(时间、谱、趋势和疲劳)中进行评估，而用户定义的进程支持对数据的进一步分析。可自定义的试验流程和模板执行自动迭代，评估多个模型，并使用收敛目标和发散限制来执行迭代过程。

系统仿真模块包括用户可定义的刘晨与模板，可以完成自动迭代以及多输入多输出模型的优化，可以逐渐迭代实现系统收敛并且设置极限参数预计收敛判断标准。该应用程序还包括被称之为 Turbo RPC 的自适应反向建模控制技术，该技术让系统模型(以频率响应反函数(FRF)表示)能够适应迭代过程中测试对象特性发生的改变，例如某些非线性现象或者固有频率变化等问题。

RPC Connect 的新特性包括：

• 多文件执行；
• 改进的区域处理；
• 改进的系统非线性修正；
• 改进的迭代算法；

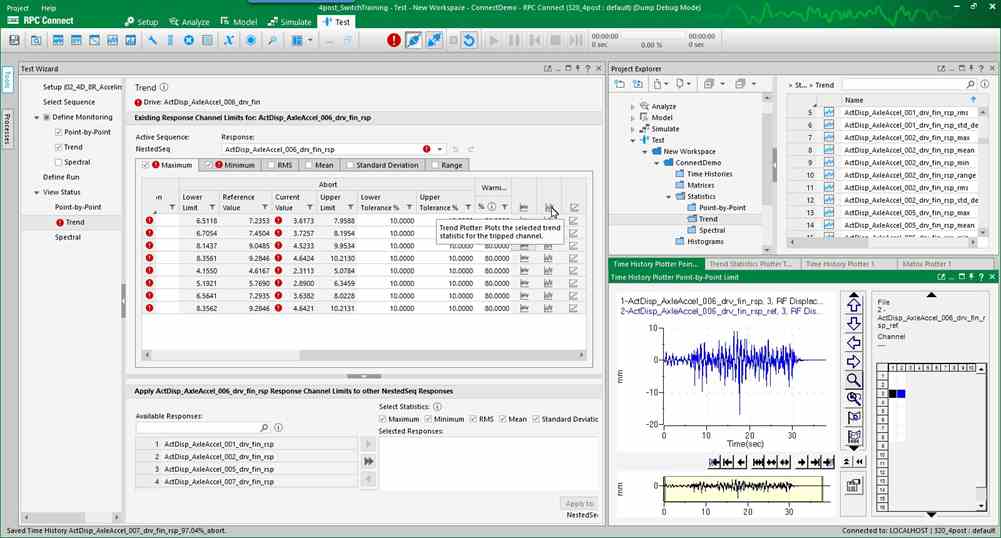

测试执行(Test Stage)用于创建并且执行耐久试验。

该工具可帮助试验操作人员创建和修改耐久测试任务的计划，定义事件响应动作和监视测试任务状态。它能够在测试任务执行期间执行用户定义的流程，并对测试响应数据进行自动存档。用户可以选择最适合使用需要的软件配置，根据需求量身定制测试应用程序。基本配置包括创建和修改试验序列、执行测试任务。

测试执行模块包括若干监测功能，例如时间历程监测、趋势统计监测、频率响应监测、疲劳破坏监测等。

RPC Connect 的新特性包括：

• 简化极限设置以及通道配置；
• 高效率匹配路谱驱动文件；
• 简化样件保护设置；

推荐配置

处理器

Intel Core i7 or i9 第九代或更高)；

内存

32GB RAM；

存储

至少40GB，固态硬盘；

显卡

兼容 DirectX 11或更高的显卡；

显示器

双屏显示，1920 x 1080分辨率或更高；

操作系统

Windows 10 64位专业版或企业版；

以太网

双千兆以太网 (10/100/1000) 适配器；

其他

DVD-ROM；
