MTS 风机叶片疲劳测试系统
产品主要特点
集成/同步
先进的控制系统、数据采集和应用软件完全无缝集成，构成了高效、高精度的测试和仿真环境
用途广泛

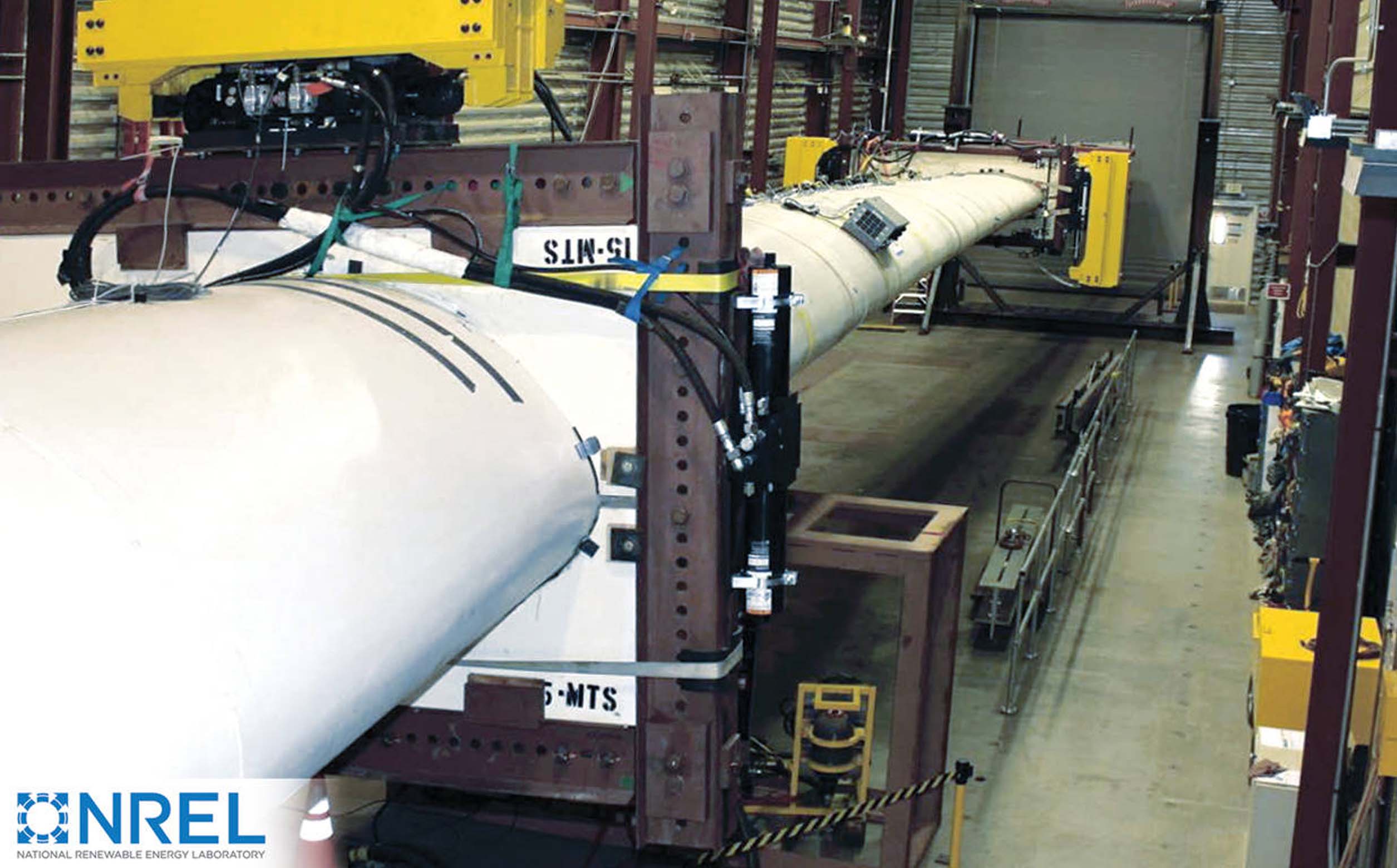

可实现挥舞、摆振双轴风机叶片疲劳测试或多点共振叶片疲劳测试
高效运行
先进的控制算法可自动跟踪载荷端值以及测试频率的变化
耐用/可靠
加载系统集成了先进、耐用的MTS电液伺服作动缸、球铰以及试验工装
技术概要

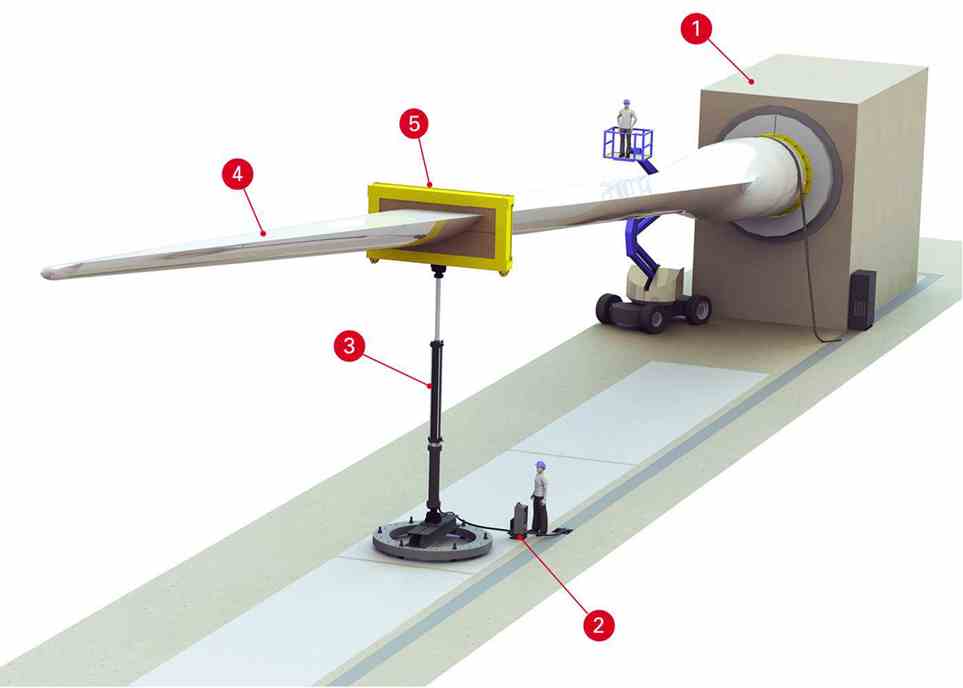

图表
- 反力质量块
- 液压伺服分油器
- 地面式谐振激励装置系统 (GREX)
- 风电叶片样件
- 加载工装
|
GREX 50 标准规范 |
|
|
载荷能力 |
50 kN |
|
作动缸长度 |
活塞杆位于中位时 5.67 m |
|
行程 |
1.75 m |
|
速度 |
2.5 m/sec（ 25kN 载荷） |
|
伺服阀 |
450 LPM |
|
|
|
|
特殊选项 |
|
|
软管长度 |
最多可延长 3 m |
|
液压油源流量 |
260 lpm（建议最低值） |
|
蓄能器 |
75 L 压力/ 37.75 L 回油（建议） |
|
GREX 100 标准规范 |
|
|
载荷能力 |
100 kN |
|
作动缸长度 |
活塞杆位于中位时 5.67 m |
|
行程 |
1.75 m |
|
速度 |
2.5 m/sec（在 25kN 载荷作用下） |
|
伺服阀 |
940 lpm |
|
|
|
|
特殊选项 |
|
|
软管长管 |
最多可延长 3 m |
|
液压油源流量 |
520 lpm （建议最低值） |
|
蓄能器 |
150 L 压力/ 75 L 回油（建议） |

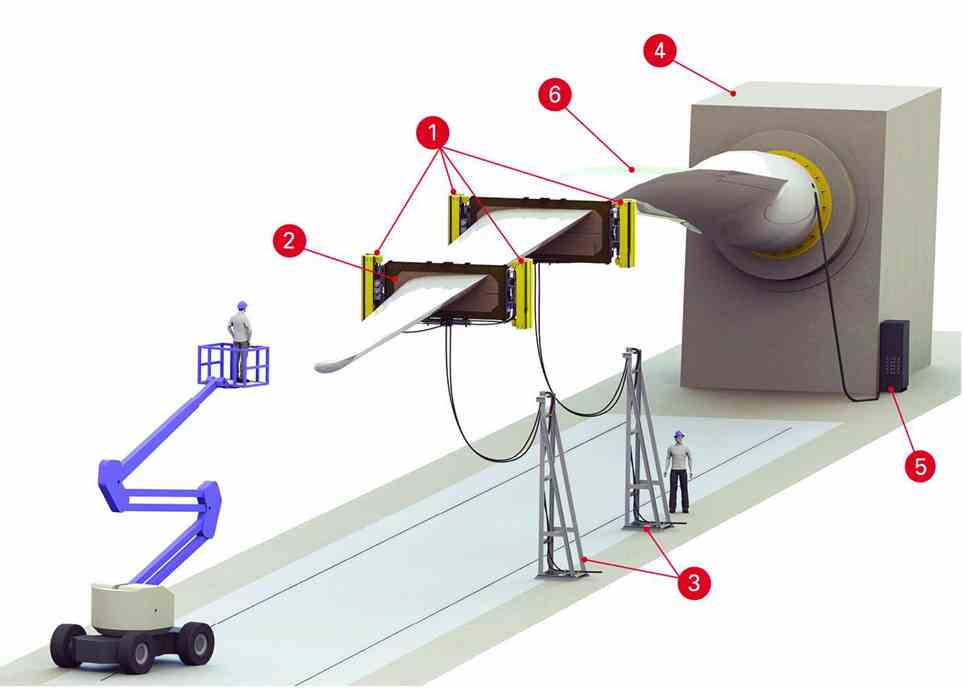

图表

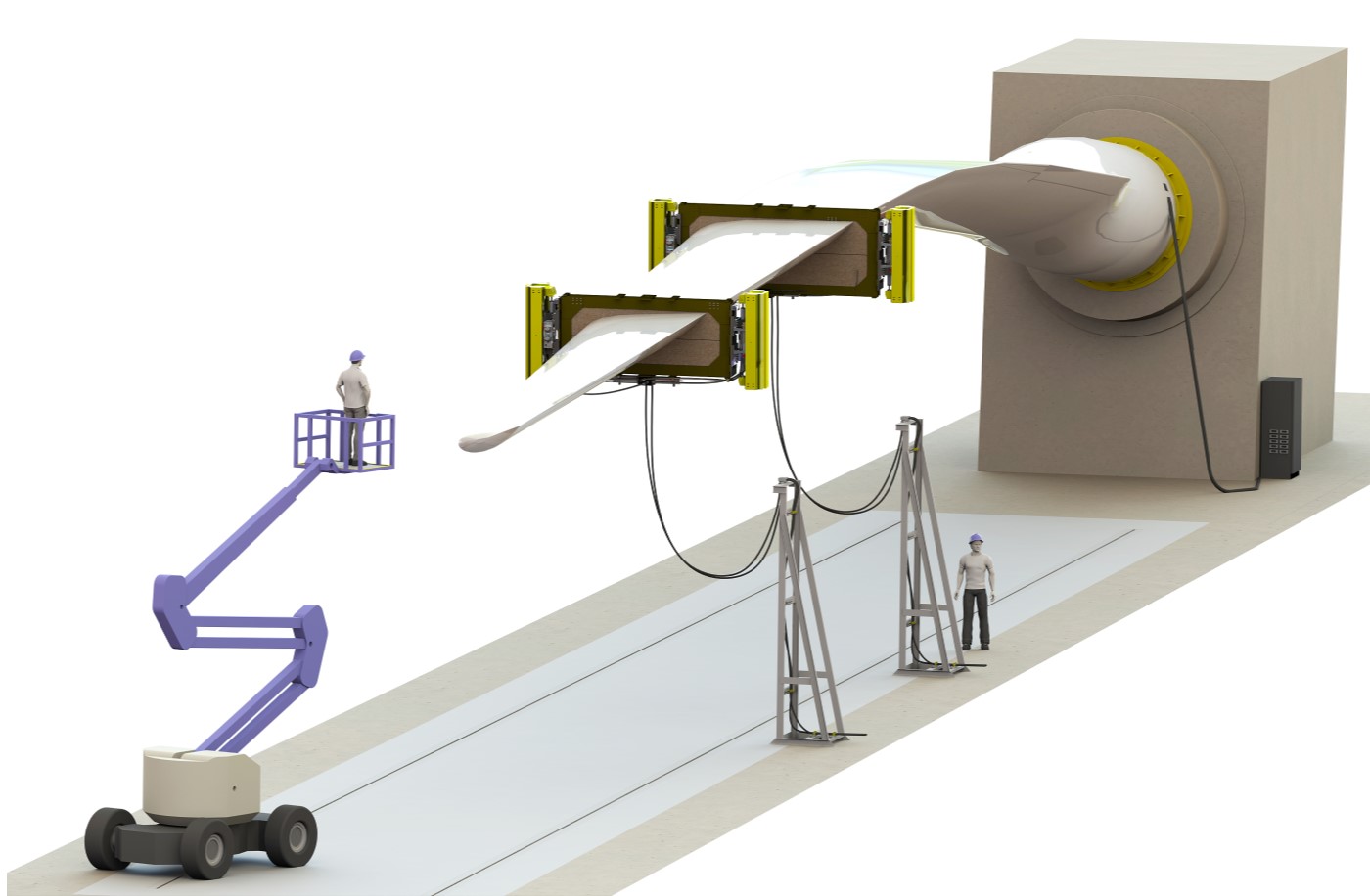

- 惯量式谐振激励装置系统 (IREX)
- 固定工装
- 液压软管支架
- 反力质量块
- 液压伺服分油器
- 风机叶片样件
|
IREX 标准规范 |
|
|
载荷能力 |
50 kN |
|
运动质量范围 |
160-1010 kg |
|
运动质量增量 |
50 kg |
|
静止质量（典型值） |
170-230 kg |
|
总质量（典型值） |
330-390 kg |
|
几何尺寸 |
1.42x.53x.48 m |
|
行程 |
0.15 m |
|
速度 |
1.37 m/sec |
|
伺服阀 |
120 lpm |
|
软管尺寸 |
-16P、-16R、-8D JIC |
|
|
|
|
特殊选项 |
|
|
倾斜角度范围 |
+/-10 deg |
|
倾斜角度增量 |
2 deg |
|
蓄能器 |
2 L（正常） |
