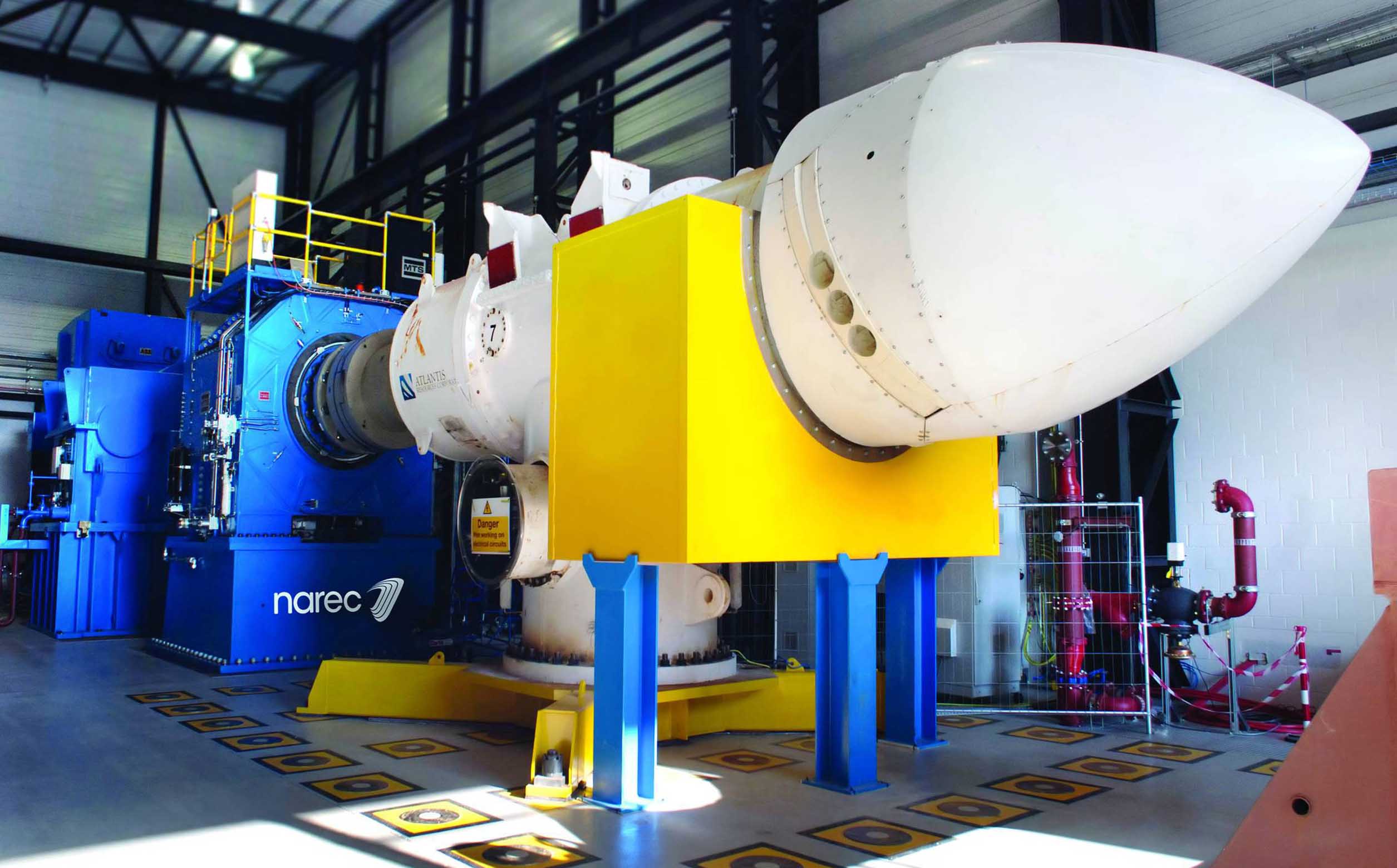

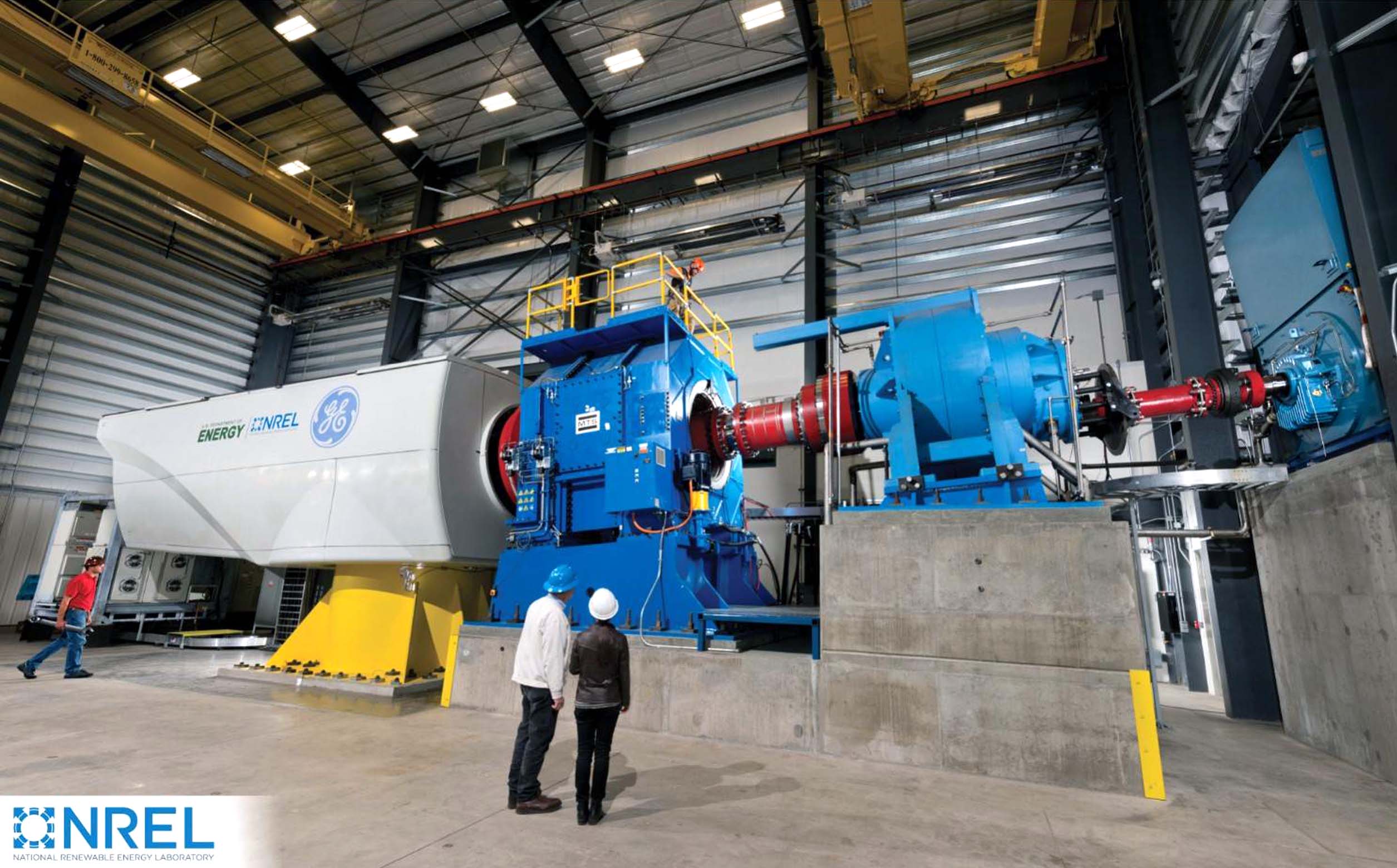

MTS 无扭矩加载 (NTL) 系统

NTL 5U ²

NTL 10

NTL 20

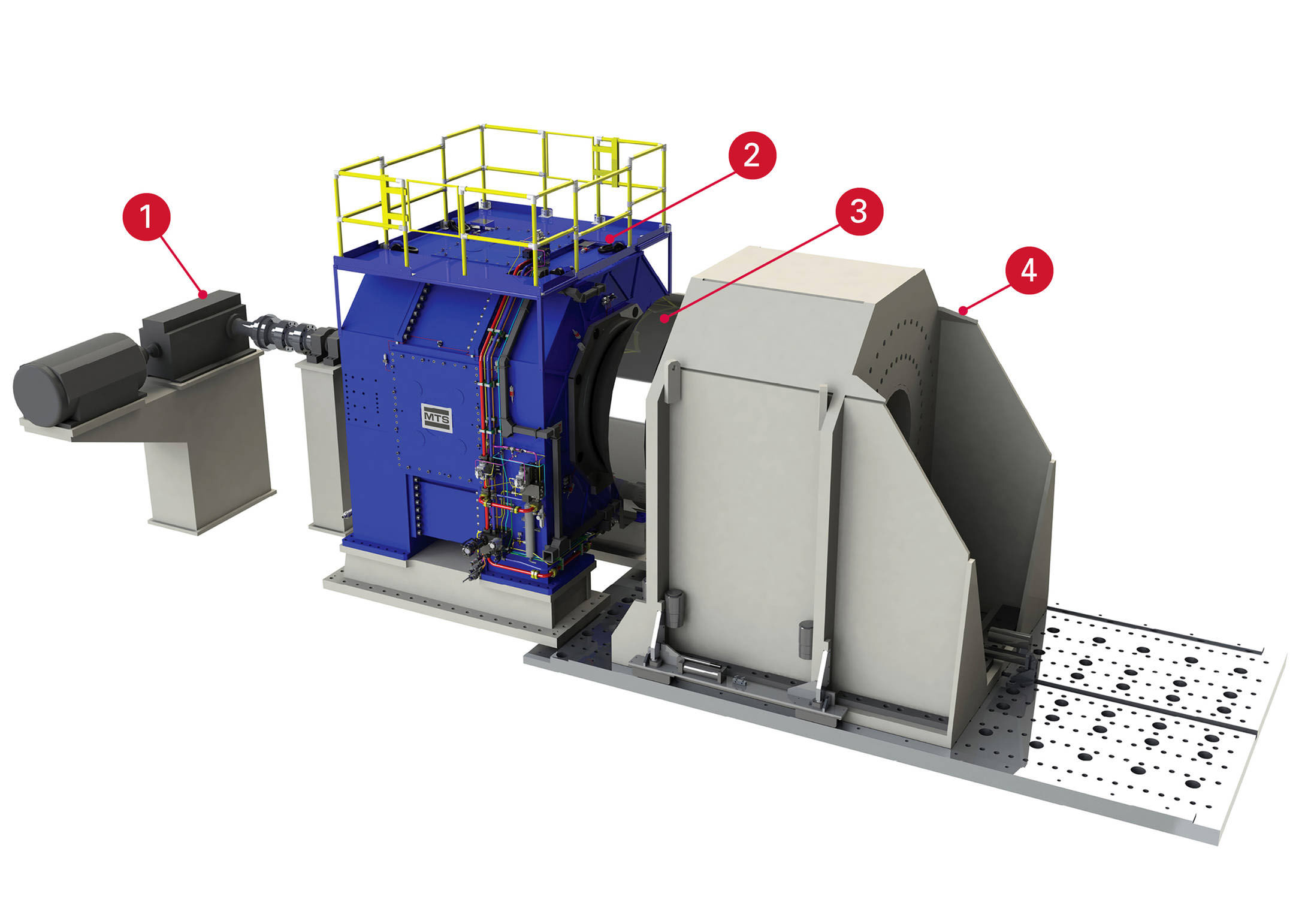

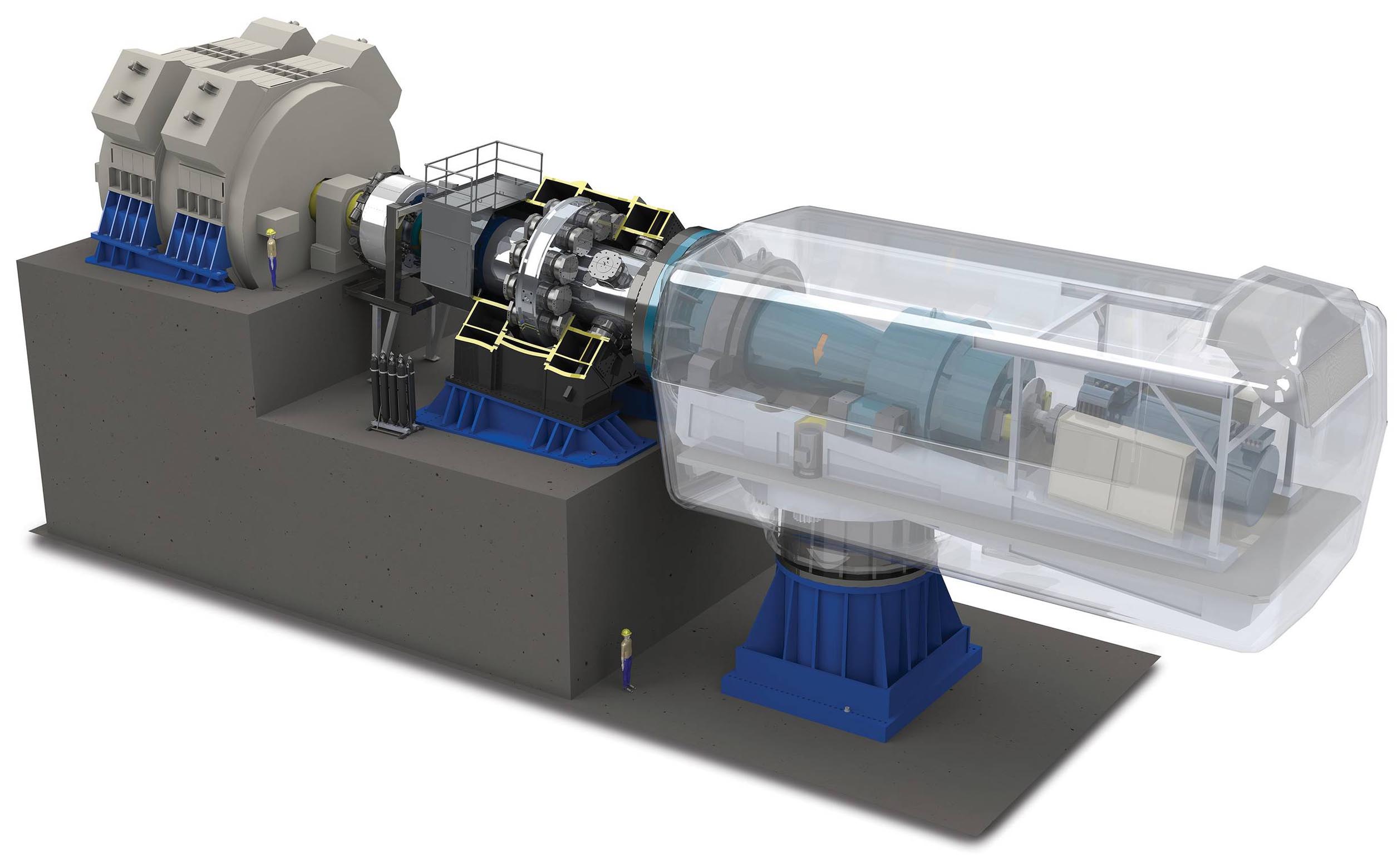

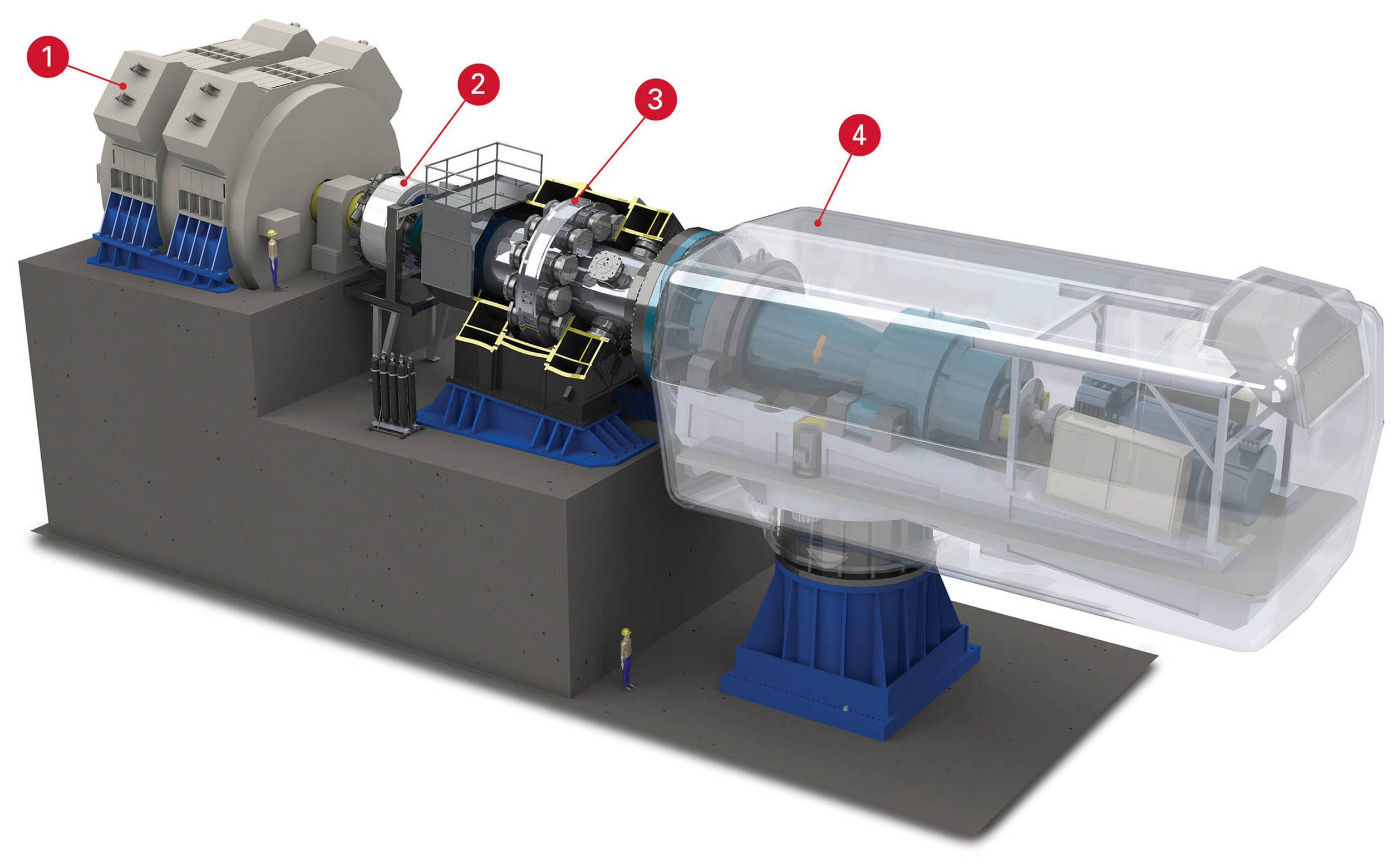

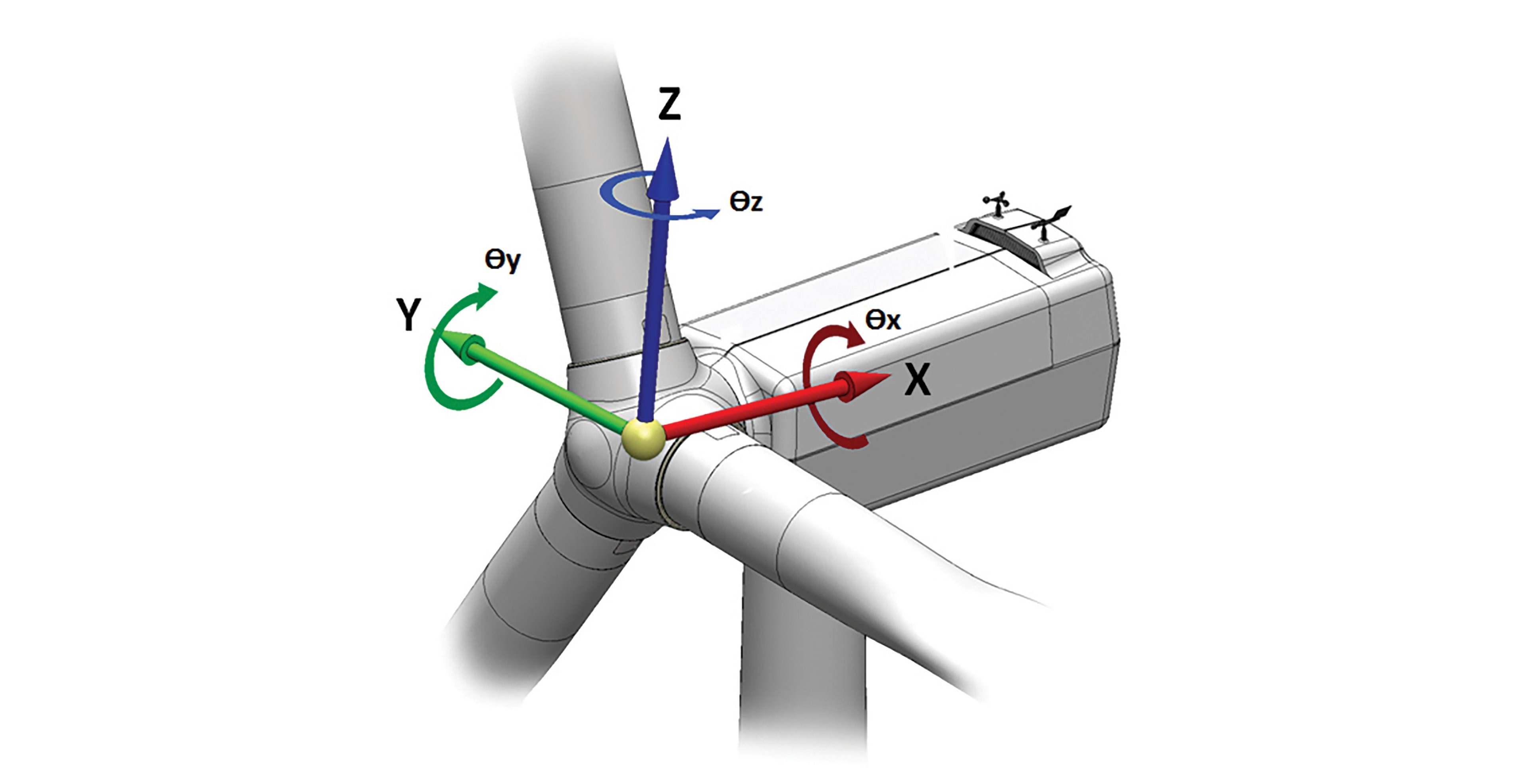

最大载荷和力矩 ^3、4

轴向载荷 (Fx)

4 MN

4 MN

8 MN

径向载荷 (Fy)

3.25 MN

3.25 MN

8 MN

垂向载荷 (Fz)

3.25 MN

3.25 MN

8 MN

传动力矩 (Mx)

8 MNm

8 MNm

19 MNm

弯曲力矩 (My)

7.2 MNm

14.3 MNm

56 MNm

弯曲力矩 (Mz)

7.2 MNm

14.3 MNm

56 MNm

0 角度运动 ⁵

轴向运动范围 (x)

+/-38 mm

+/-38 mm

+/-70 mm

横向运动范围 (y)

+/-30 mm

+/-30 mm

+/-50 mm

垂向运动范围 (z)

+/-30 mm

+/-30 mm

+/-50 mm

角运动⁵

角运动范围 (Ѳy)

+/- 1.75 deg

+/- 1.75 deg

+/- 2.0 deg

角运动范围 (Ѳz)

+/- 1.75 deg

+/- 1.75 deg

+/- 2.0 deg

最大旋转速度 (N)

50 rpm

50 rpm

30 rpm

系统尺寸/自重

长度（x/推力方向）

2.98 m

2.98 m

-

宽度（y/横向）

3.8 m

3.8 m

-

高度 ^{6, 7}

3.6 m

3.6 m

-

重量 ⁸

~76,000 kg

~80,000 kg

-

备注：

1. 上述参数若有变化，恕不另行通知，请与MTS系统公司的业务代表予以确认

2. 可在现场升级至 NTL10加载系统

3. 可在 NTL 输出轴面上指定的所有载荷和力矩

4. 单轴性能

5. 在卸荷条件下

6. 不包括地基（高度必须至少为 700 mm）

7. 不包括系统顶部的可选安全护栏（约增加 1.1 m）

8. 不包括地基、联轴器或输入轴；但包括输出轴
