试验系统安全保障解决方案

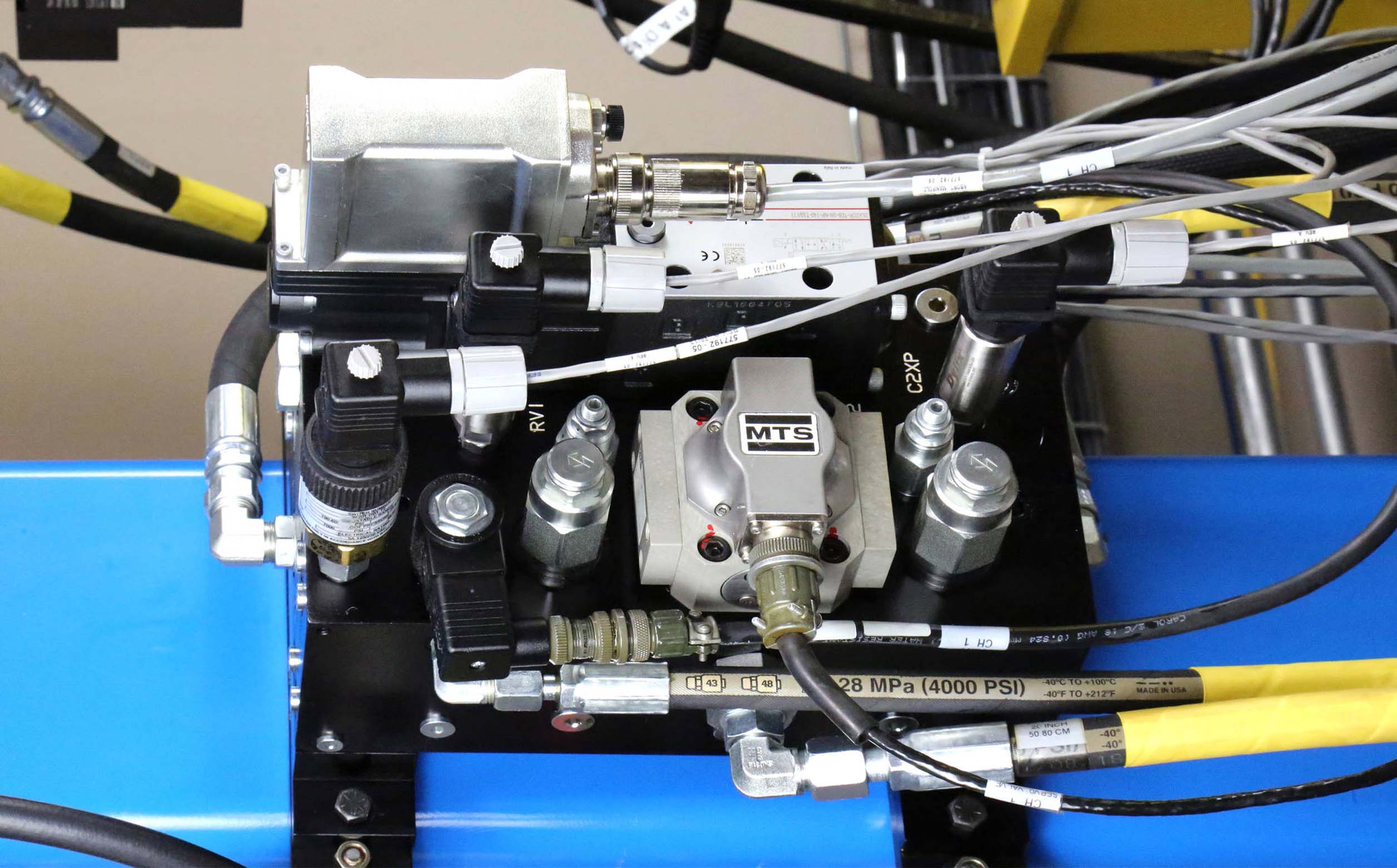

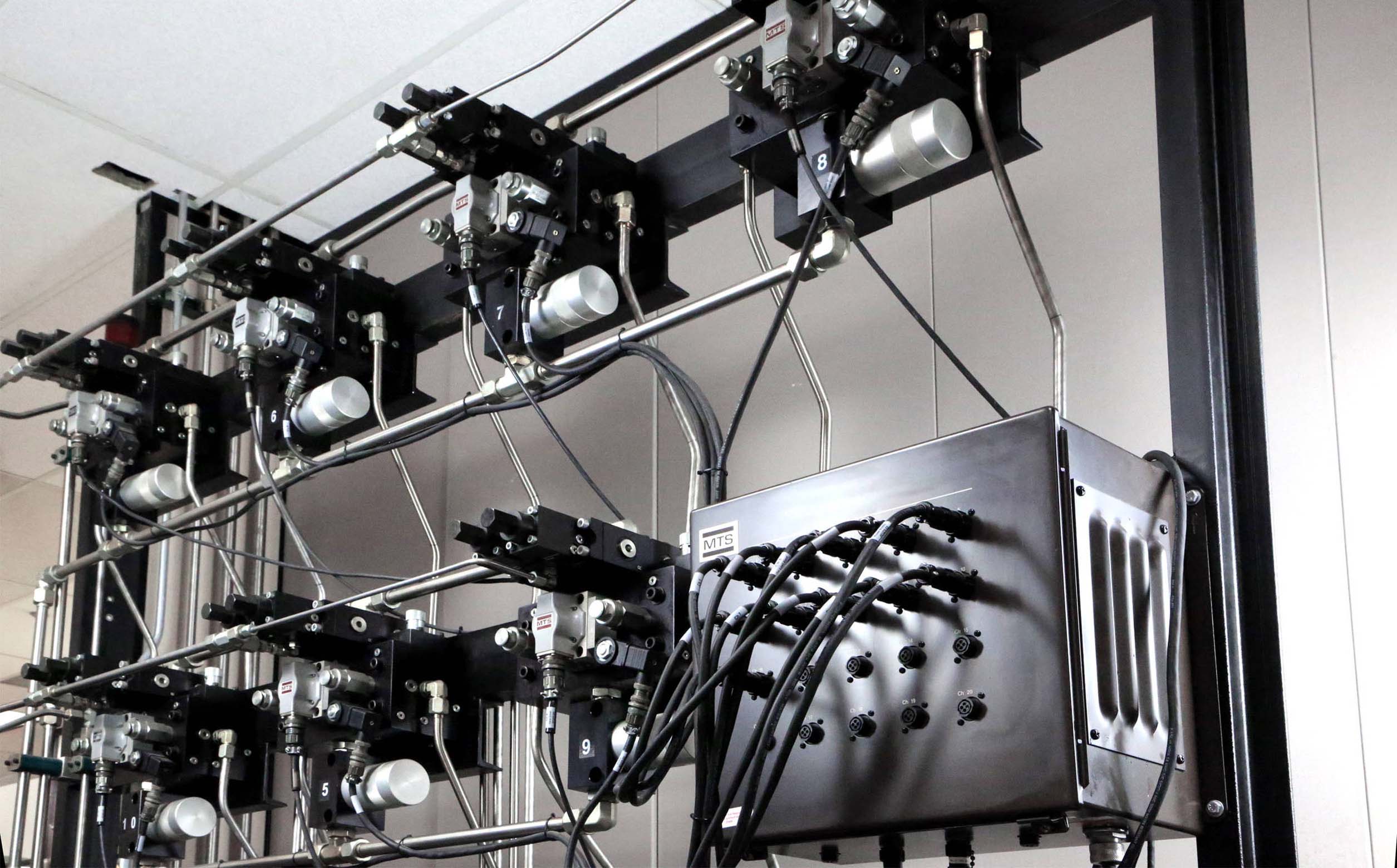

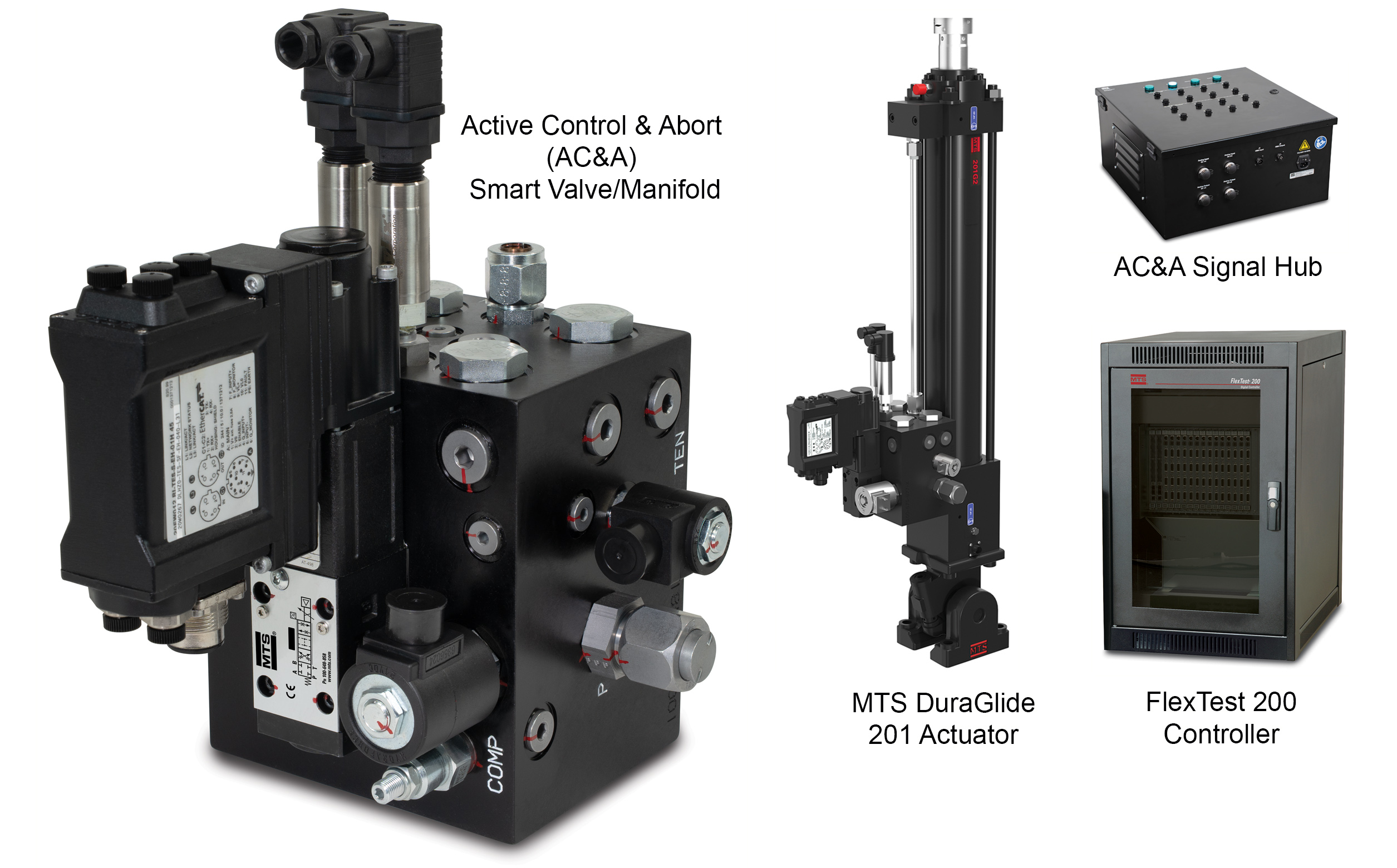

新一代 MTS 主动控制与卸载(AC&A)解决方案集成了分布式智能伺服阀、信号集线器、 MTS FlexTest 控制器，并结合 AeroPro 试验应用软件，实现多通道航空结构加载测试的协调控制与卸载保护，在任何时刻均可确保测试系统与试验对象的安全。

• 创新设计：采用智能伺服阀实现独立计算压差，实现精确载荷控制，在进行应急卸载时无需冗余控制器；
• 同步卸载：智能伺服阀可实现在意外断电或者互锁触发时，同步协调控制作动缸进行卸载，释放压力，无需额外的控制器干预；
• 故障安全：在紧急情况下将作动缸载荷卸载至零载荷以确保试验对象的安全；
• 健康监控：通过信号集线器和固态继电器进行实时故障诊断与检测；
• 断电保护：配置不间断电源并且与控制系统同步工作，当断电发生时，可实现安全可控卸载；
• 全面兼容：可兼容MTS 201系列和244系列电液伺服作动缸，兼容MTS FlexTest数字控制器与AeroPro试验应用软件；
• 灵活配置：提供 7、14、28 和 40 lpm配置；
• 强劲性能：适用工作压力21MPa并且经过2,800万周次的循环测试，工作温度范围-20°C至+60°C；
• 紧凑集成：集成集线器可同时为八组模块进行供电，节约线缆；
• 简便安装：伺服阀与伺服阀阀块可直接安装于作动缸本体；

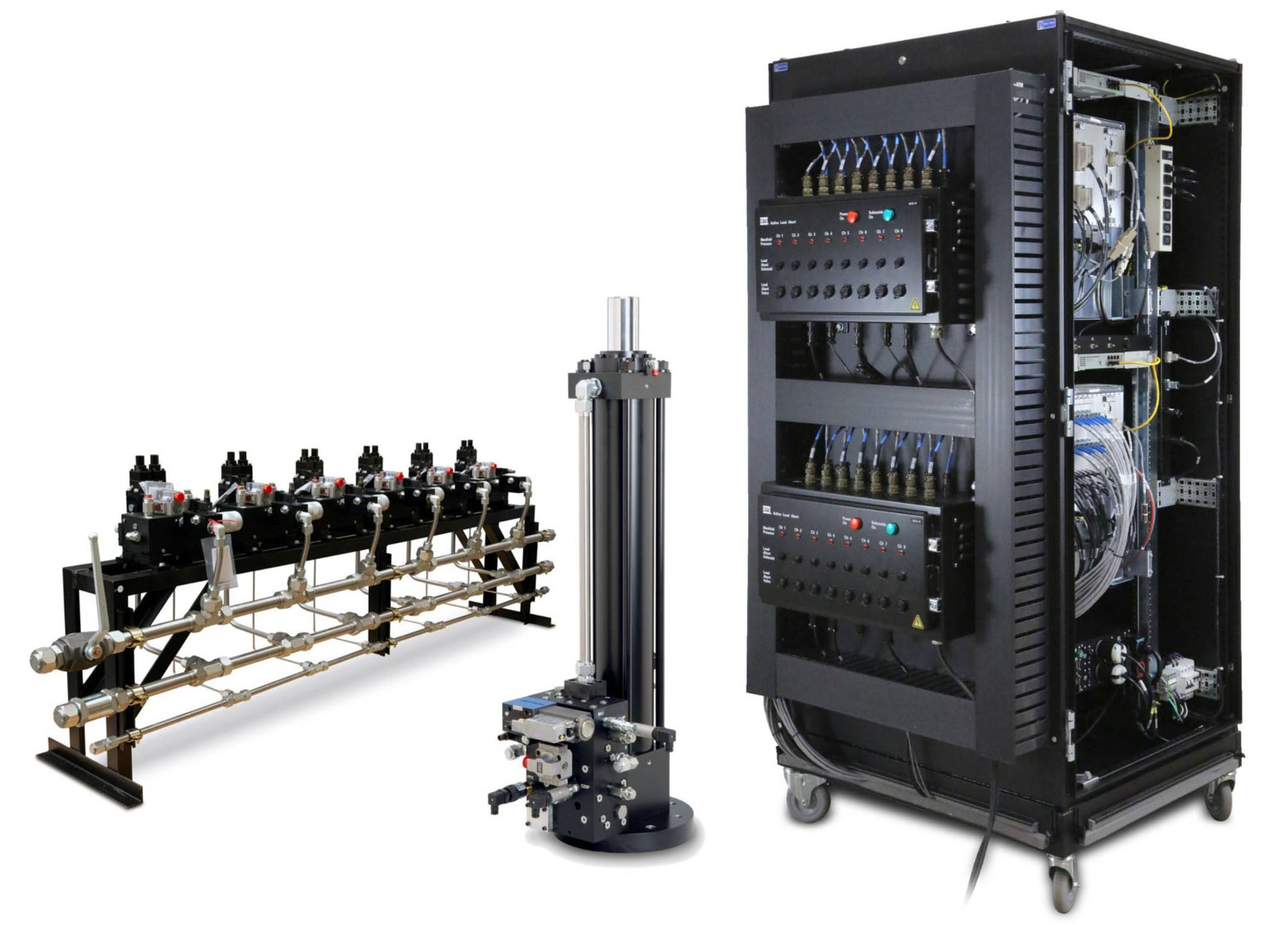

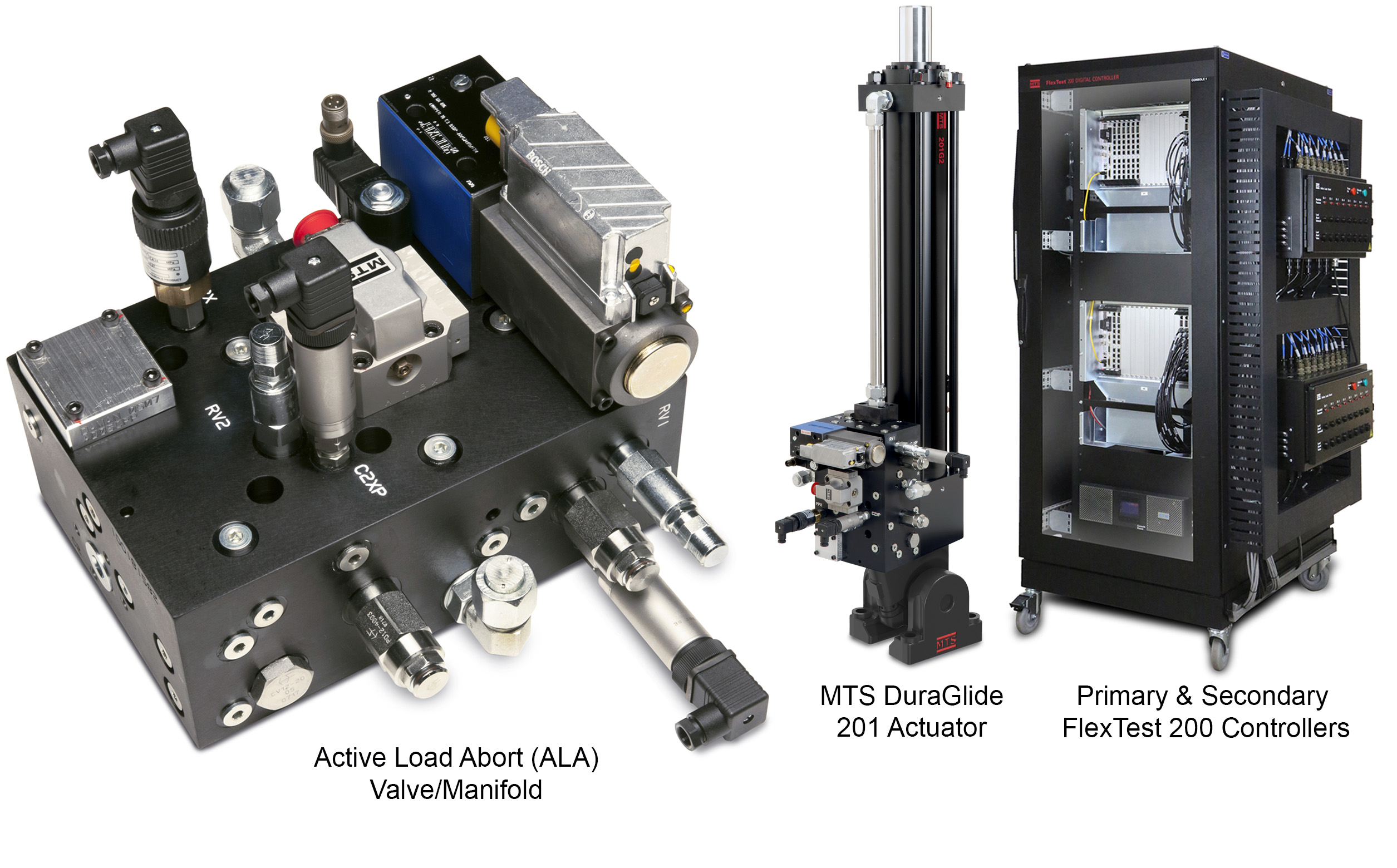

MTS 主动卸载保护模块(ALA)需要集成并联同步运行的FlexTest数字控制器、AeroPro试验控制应用软件以及专门设计的液压管路系统和伺服阀阀块，可以在多通道协调加载控制系统开展航空结构加载试验时实现精确的加载和可控应急卸载功能。

• 实时监测控制系统，在意外发生时快速接管卸载工作，将所有作动缸通道卸载至目标值，确保系统协调卸载；
• 可以单独设置每个伺服通道的载荷限值；
• 可编制卸载载荷谱，可以设定卸载速率或卸载曲线；
• 需要额外的FlexTest控制系统，分别实现主动控制和可控卸载
• 高性能高可靠性的卸载阀块；
• 满足故障安全需求；
• 需要AeroPro设置额外的安全极限；

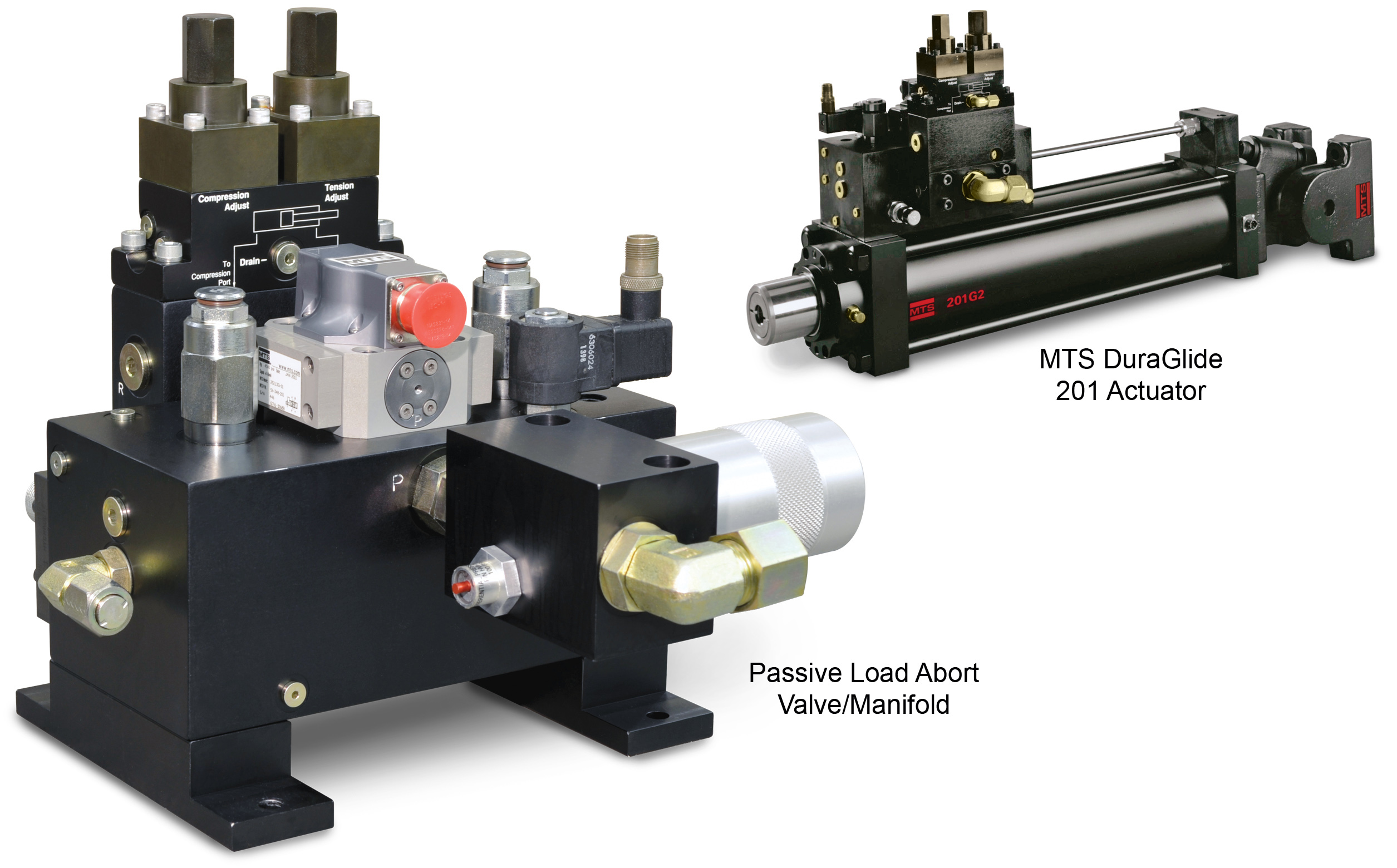

MTS 被动式卸载保护模块采用可靠的机械设计，可以实现多通道加载测试系统快速能量释放，完整的模块集成了297卸载模块和289限载模块， 可以安装高性能二级电液伺服阀，并且配置必要的外部电器设备，实现多通道电液伺服加载系统的安全保护。

• 稳定可靠的高性能两级式载荷限制模块；
• 可提供灵活的安装形式，包括一体式、分体式或远程独立安装；
• 可分别设置拉伸方向或压缩方向的卸载速率；
• 模块化设计，设置灵活；
• 采用硬化钢材质的螺纹插装阀；
• 需要配合AeroPro的限值设置使用；

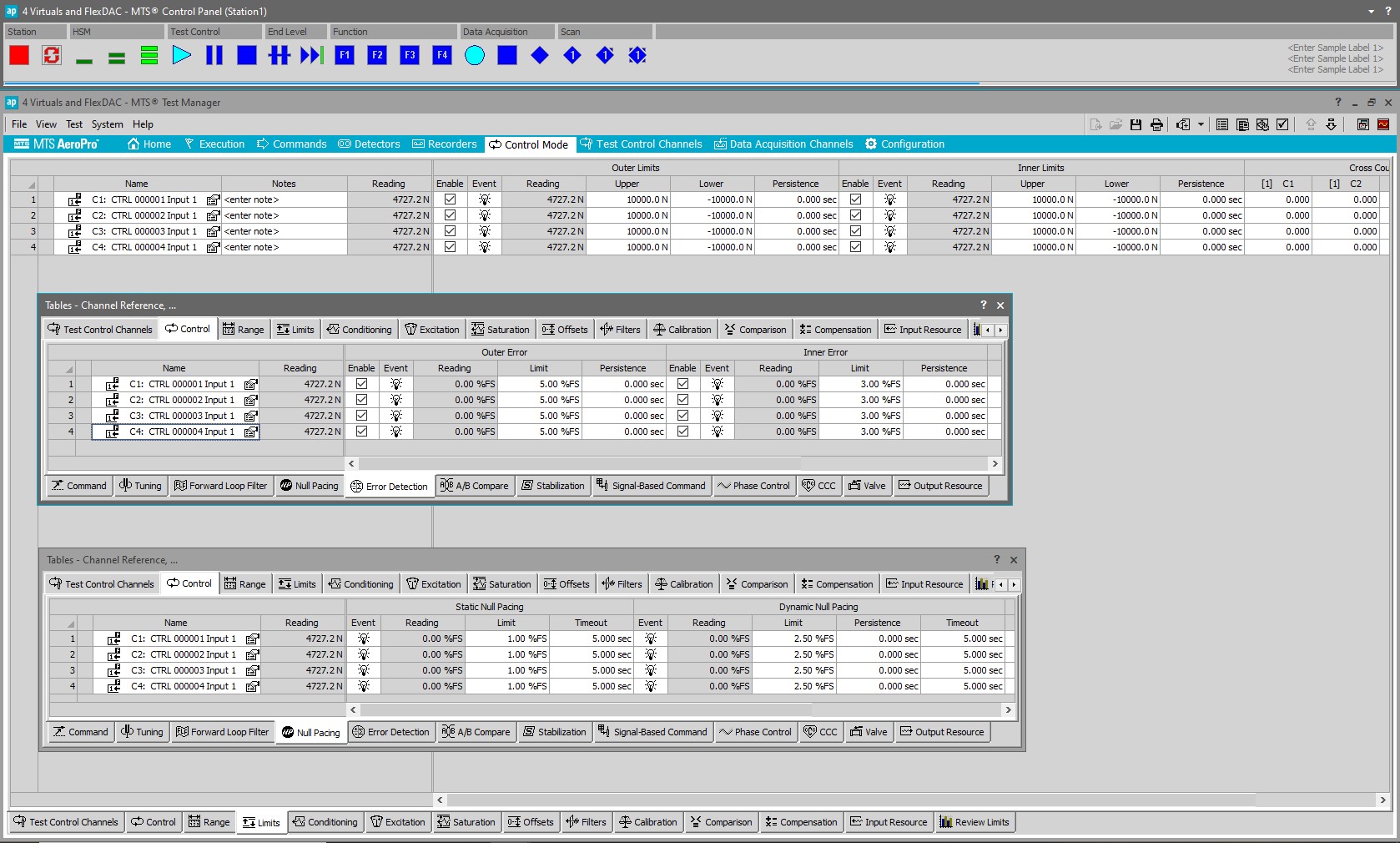

AeroPro 试验应用软件内可以设置任意传感器的反馈限值，这是标准的安全保障解决方案。

• 设置每个作动缸的载荷限值；
• 设置控制通道的误差限值；
• 每个反馈信号可以设置独立的内/外限值，可根据限值设置触发动作；

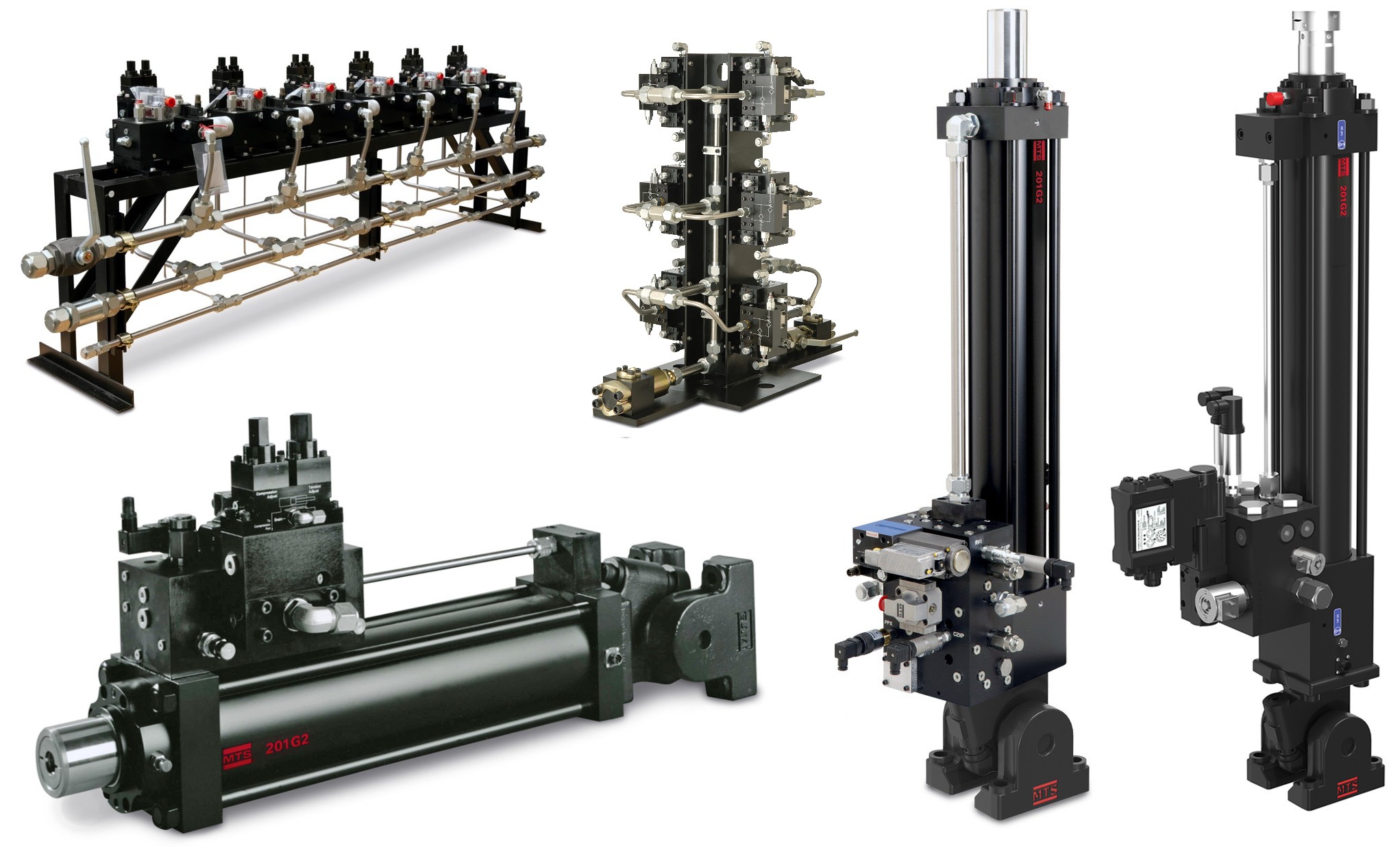

MTS 主动控制与卸载(ACA)、主动式卸载保护模块和被动式卸载保护模块可提供灵活的安装形式，可以直接安装于作动缸本体，也可以提供支架式安装，便于根据试验场地条件调整液压系统的布局。分体式安装方式可以减少作动缸本身的自重，提升性能和可靠性。
