产品主要特点
全球标准
业界最广泛的载荷和频率加载能力，用于粘弹性材料及其制件的研发、QA/QC测试等
数据可靠
性能卓越的测试系统产生准确、可重复的测量结果，产生值得信赖的数据
真实复现
从简单的正弦加载到真实路谱回放，或者兼而有之...
专家支持
拥有丰富的系统应用经验，为整车厂、科研院所提供完善的解决方案，实现最具挑战性的测试目标

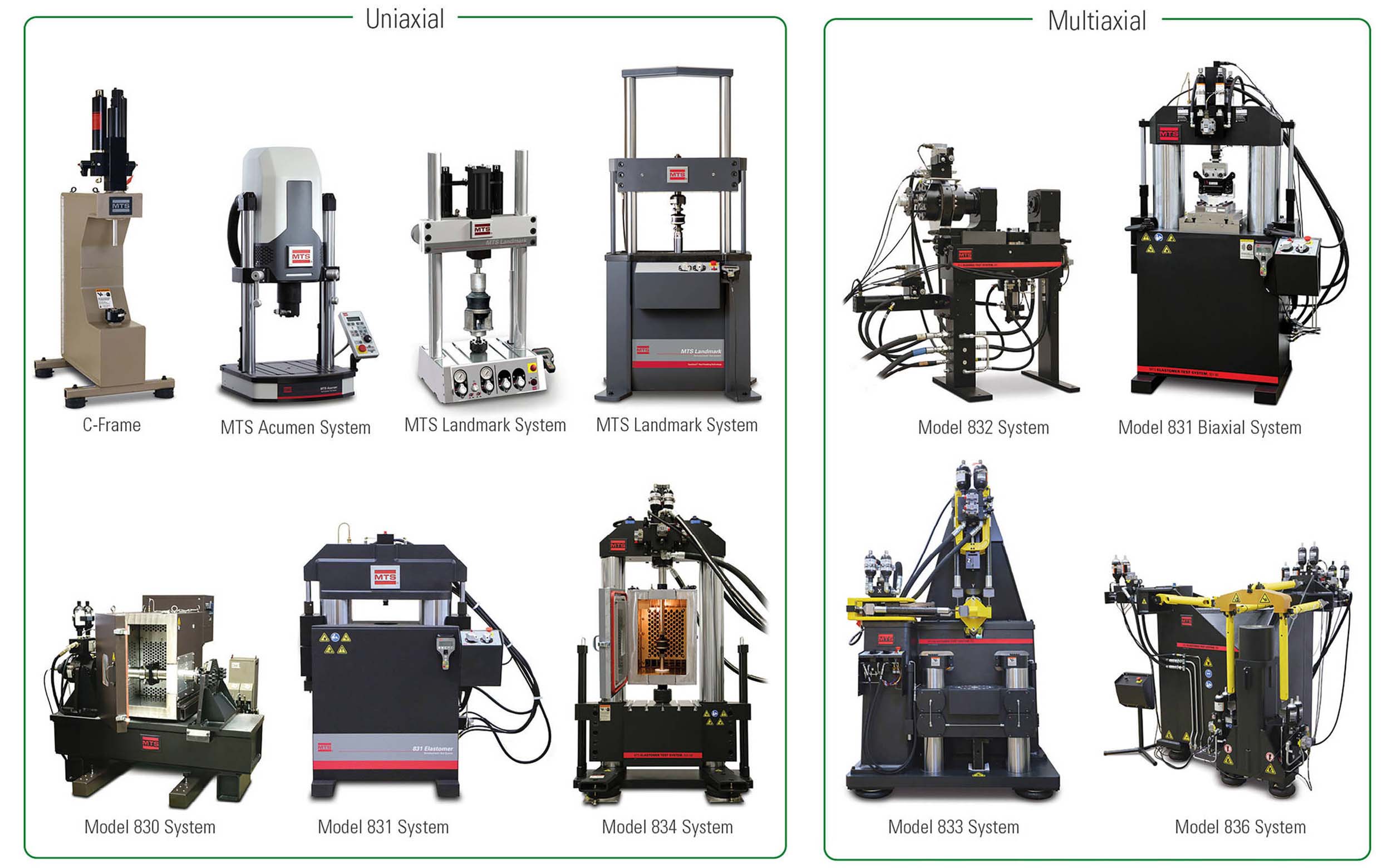

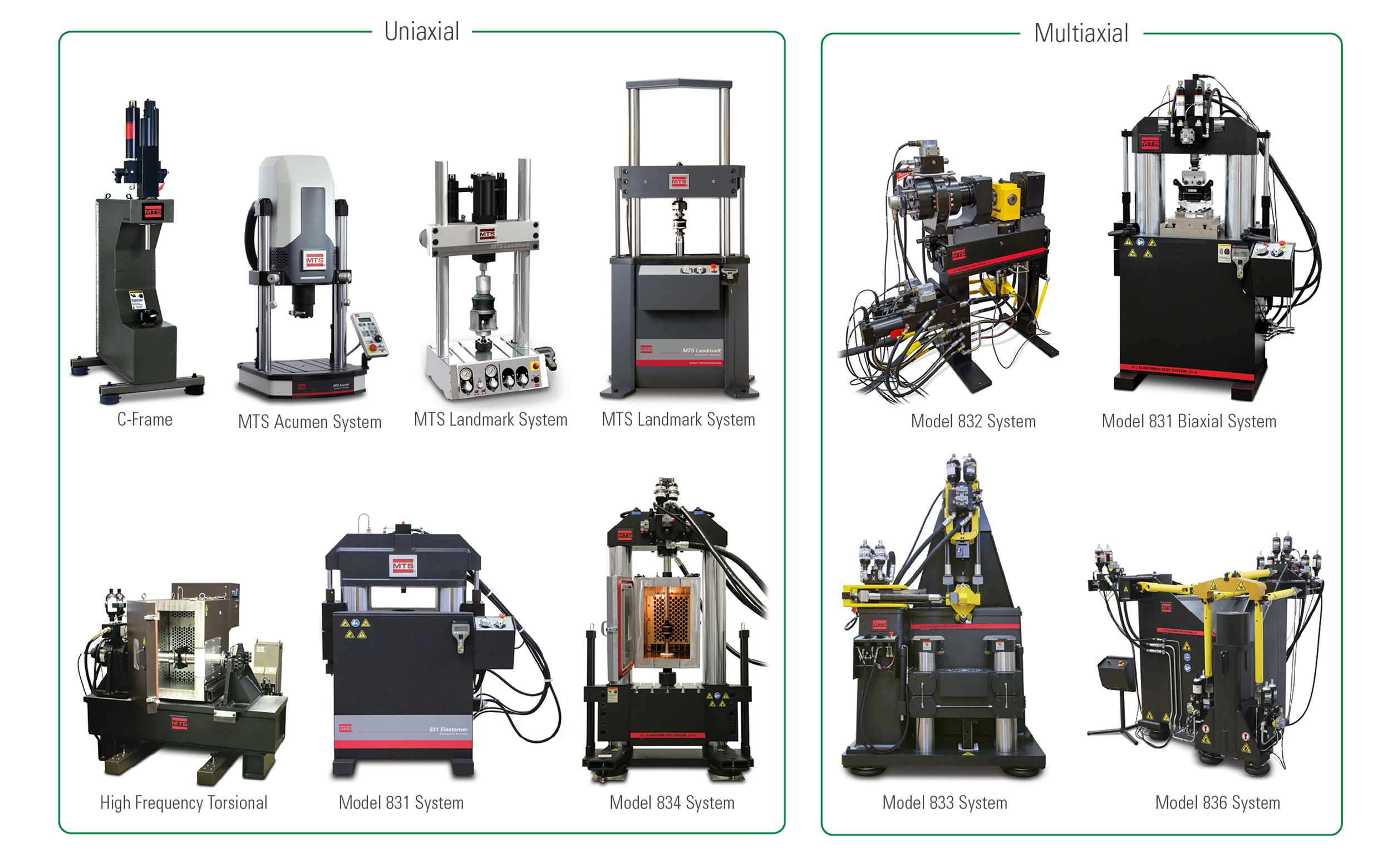

产品对比
836型
- 额定载荷： 25kN
- 最大工作频率： 80Hz
- 自由度： 6
- 典型应用： 耐久
834型
- 额定载荷： 50、100、150、250kN
- 最大工作频率： 300 Hz
- 自由度：单轴单自由度
- 典型应用：
耐久
动刚度
静刚度
833型
- 额定载荷： 25kN
- 最大工作频率： 80Hz
- 自由度： 三轴三自由度
- 典型应用：
耐久
动刚度
832型
- 额定载荷： 50kN
- 额定扭矩： 565Nm
- 最大工作频率： 100Hz
- 自由度：双轴两自由度或三轴三自由度
- 典型应用：
耐久
QA/QC
831型双轴
- 额定载荷： 10或25kN
- 最大静态侧向载荷：5kN
- 最大工作频率： 800 Hz
- 自由度：双轴两自由度
- 典型应用：
耐久
动刚度
831型
- 额定载荷： 10或25kN
- 最大工作频率：1000 Hz
- 自由度：单轴单自由度
- 典型应用：
耐久
动刚度
静刚度
Landmark 200Hz系统
- 额定载荷： 15或25 kN
- 最大工作频率： 200Hz
- 自由度：单轴单自由度
- 典型应用：
耐久
动刚度
静刚度
Landmark 100Hz系统
- 额定载荷： 15或25 kN
- 最大工作频率： 100 Hz
- 自由度：单轴单自由度
- 典型应用：
耐久
动刚度
静刚度
QA/QC
Acumen DMA
- 额定动态载荷： 1、3、12 kN
- 最大工作频率： 100 Hz
- 自由度：单轴单自由度
- 典型应用：
疲劳
动态力学分析(DMA)
C 型框架系统
- 额定载荷： 15kN
- 最大工作频率： 20Hz
- 自由度：单轴单自由度
- 典型应用：
QA/QC
技术概要

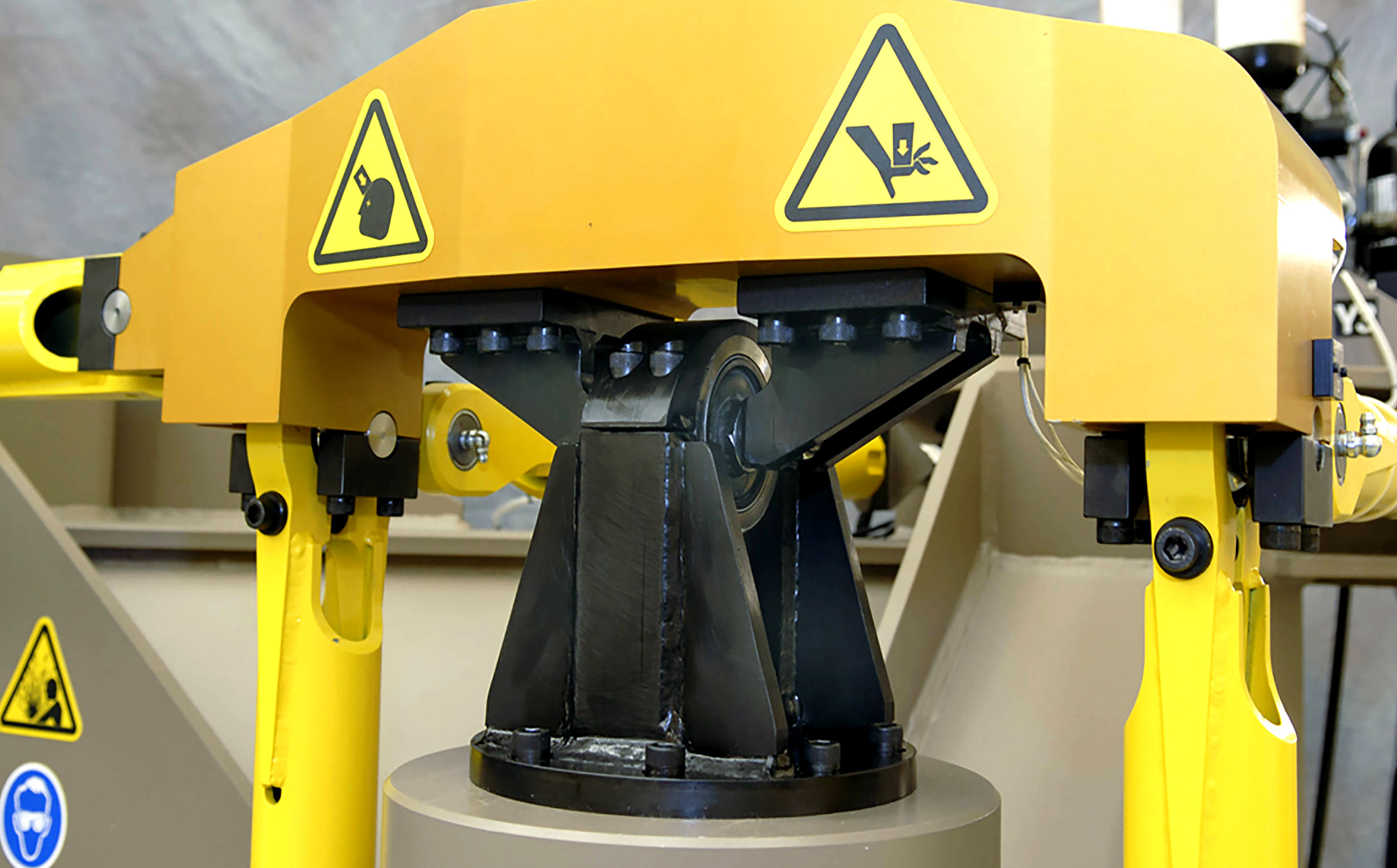

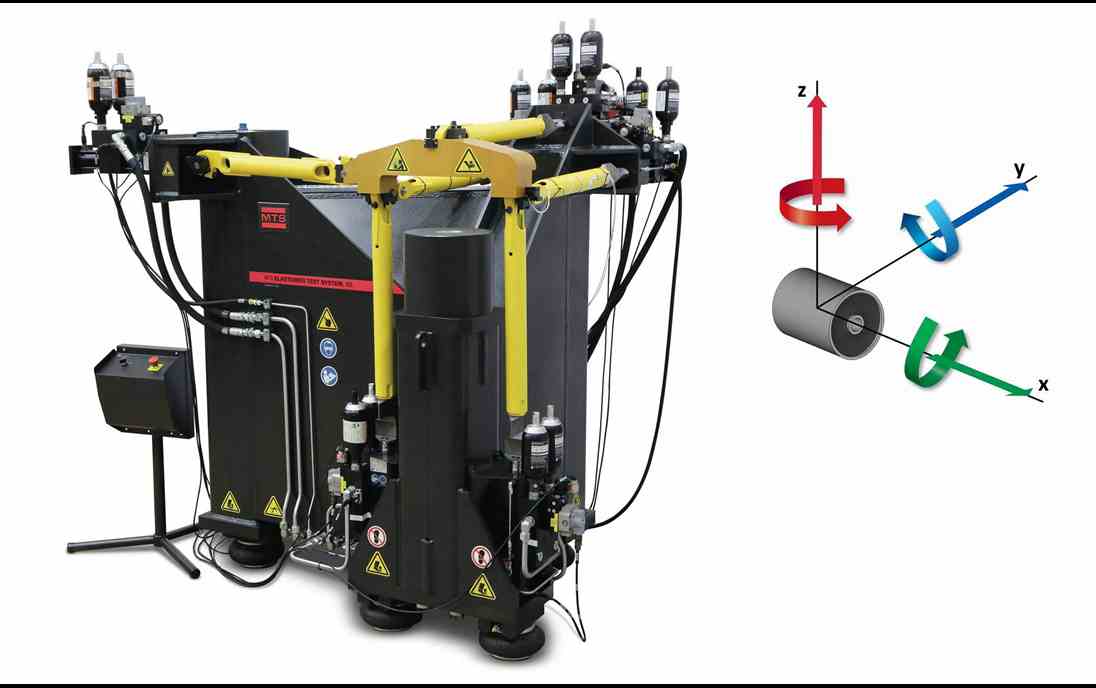

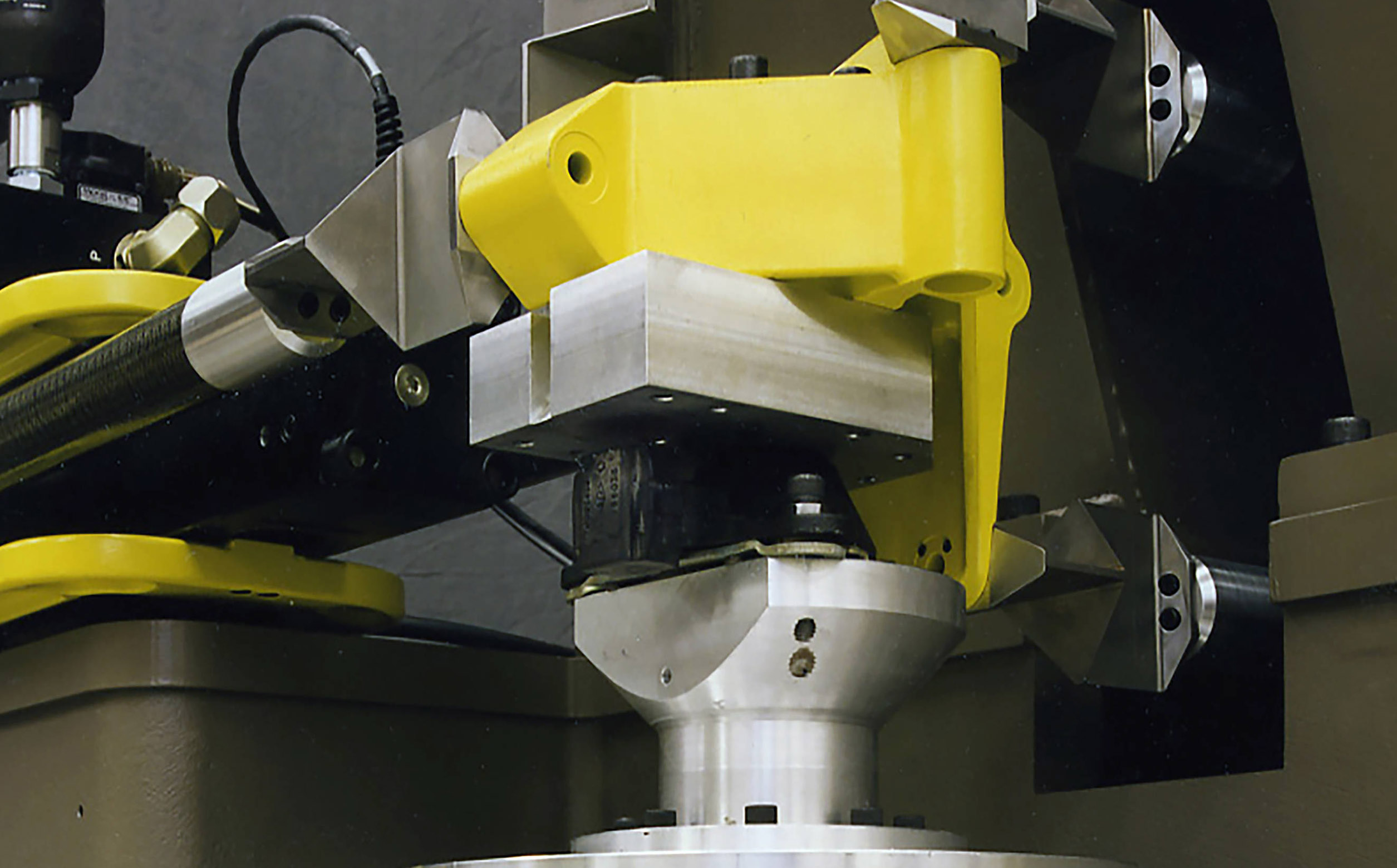

MTS 836型六自由度弹性体测试系统可实现多自由度耐久测试，结果准确可靠：
- 低摩擦作动缸，紧凑高刚度的加载框架，具有极佳的控制品质和试验带宽
- 卓越的测控技术和补偿算法确保数据的准确性和可重复性
- 一机多用，无需更换设备就可完成更多的测试任务
- 开放式的测试空间便于拆装样件
主要应用
- 耐久测试
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
50 |
|
Fz |
kN |
50 |
|
Mx |
kNm |
2 |
|
My |
kNm |
12 |
|
Mz |
kNm |
12 |
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
|
Theta x |
± deg |
15 |
|
Theta y |
± deg |
5 |
|
Theta z |
± deg |
5 |
MTS 836型六自由度弹性体测试系统手册

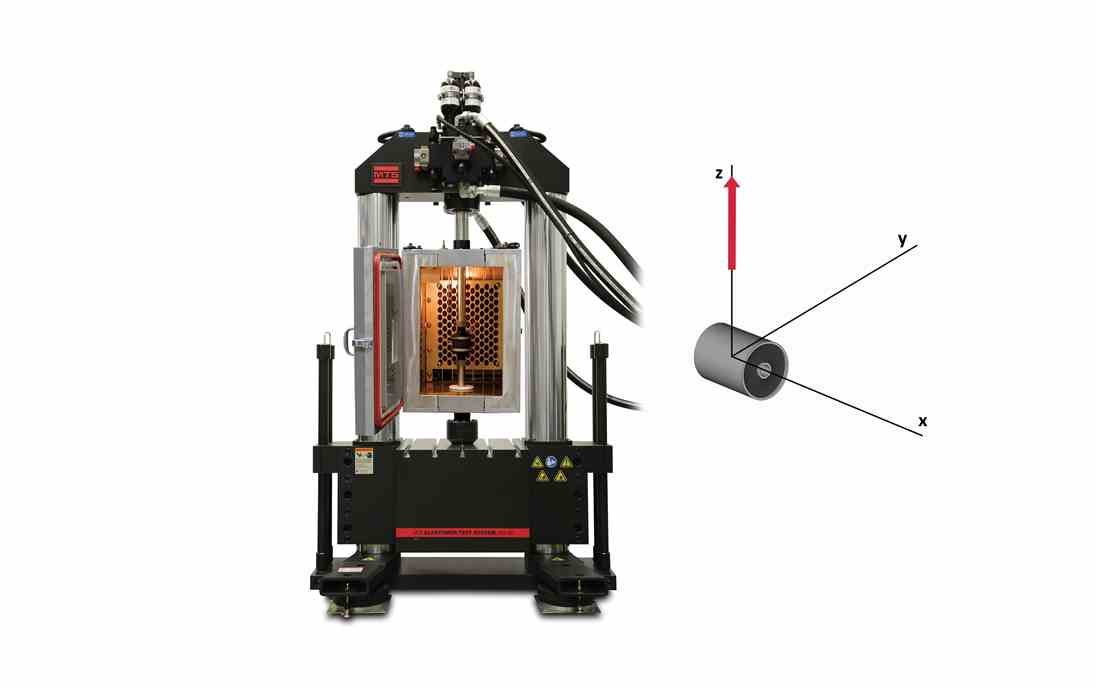

MTS 834型高载荷弹性体测试系统坚固耐用，适用于需要较大载荷的粘弹性材料制品的动静刚度测试：
- 标准型号可实现最高300Hz加载频率，额定载荷100kN
- 可选50kN、150kN、250kN额定加载能力的系统
- 性能卓越的测试系统产生准确、可重复的测量结果，产生值得信赖的数据
- 具体T型槽台，便于安装样件和辅助传感器
- 可配置MTS 651.06E-03 环境箱，用于在 -129⁰C至 +315⁰C的温度范围内进行测试。
典型应用
- 耐久
- 动刚度
- 静刚度
典型样件
- 货车、建筑、林业、农业设备、铁道车辆和航空航天等粘弹性材料制品

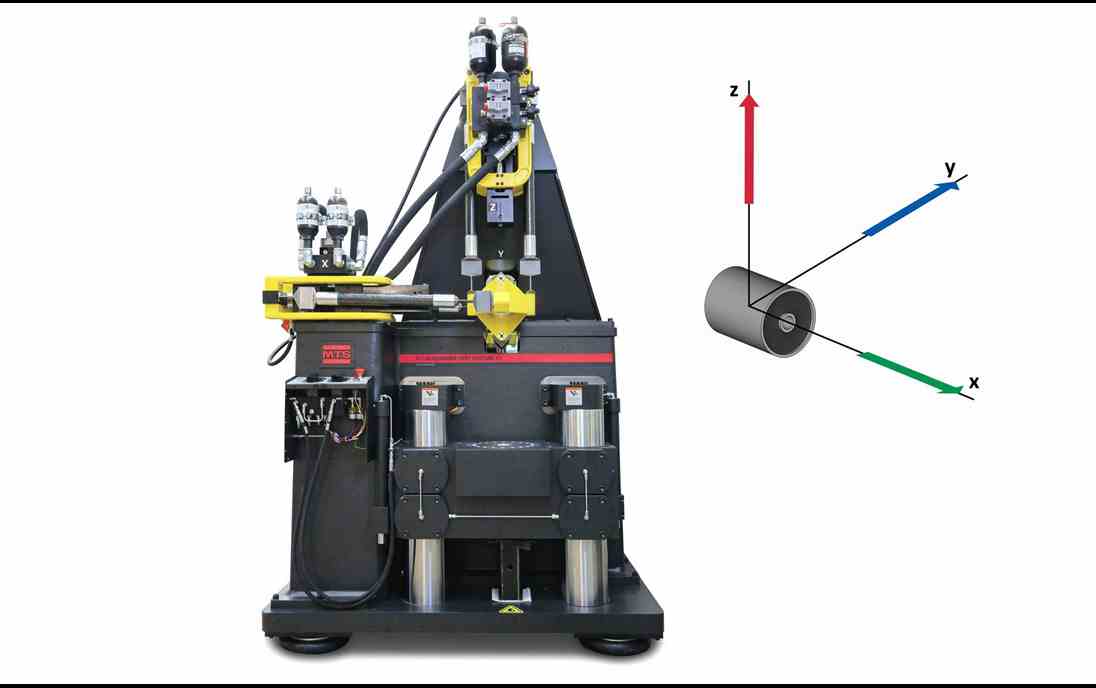

MTS 833型弹性体测试系统可用于三自由度的粘弹性材料及其制品的动静刚度测试：
- 性能卓越的测试系统产生准确、可重复的测量结果，产生值得信赖的数据
- 高刚度系统框架设计确保工作频率范围内系统刚度不随加载频率变化
- 具有专利的控制算法实现几乎零相位误差
- 被测样件最大可达400mm直径，高度为 550mm
- 可增配环境箱，开展不同温度条件下的测试
主要应用
- 耐久
- 动刚度
- 静刚度
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
25 |
|
Fz |
kN |
25 |
|
|
|
|
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
提供 Mx、My、Mz 输出，用于力矩监测
MTS 833型三自由度弹性体测试系统手册

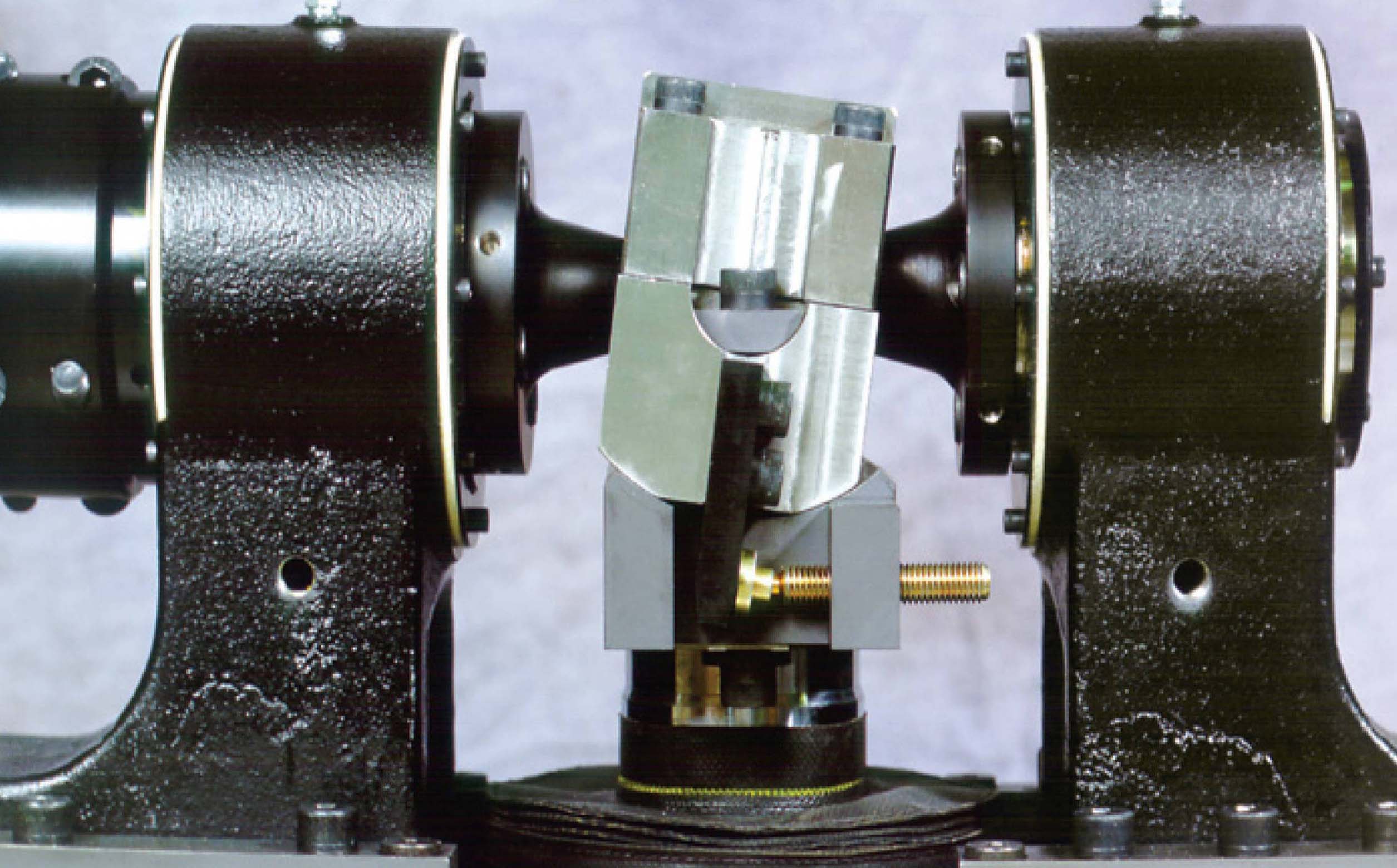

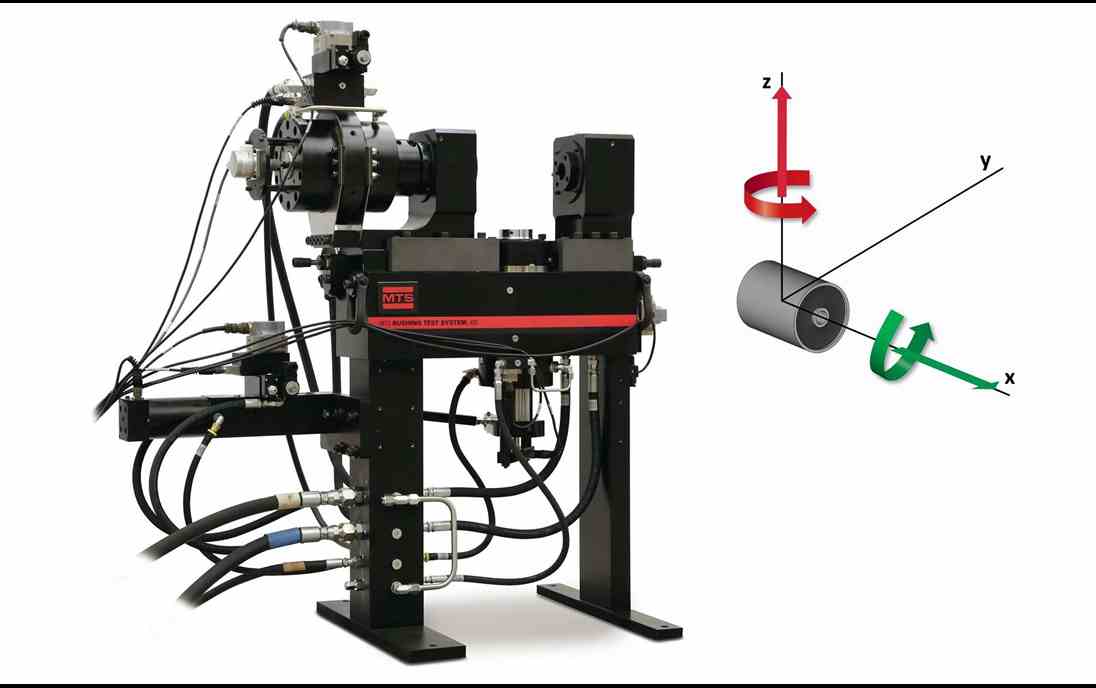

MTS 832型双轴弹性体测试系统主要用于衬套的动静刚度测试和疲劳耐久测试：
- 可在 2～4 自由度内配置
- 动态径向和扭转输入，具有围绕衬套轴的静态偏移
- 通过选择不同的硬件来增强系统动态模拟的适应性和多样性，例如增加沿径向轴的侧推、偏执、扭转动态输入，或者沿法向轴的径向静态偏转输入等
- 单轴扭转特性测试套件包括 MTS 663型扭矩传感器，额定值为 +/- 550 Nm 和 MTS 793.31 动刚度测试软件
- 多轴配置：静态锥形围绕普通固定工装为衬套提供 10 度静态锥形偏移
- 围绕半径轴的防旋转装置可防止垂向作动缸发生不必要的旋转
主要应用
- 耐久
- 动态扭转刚度(x-轴)
|
额定载荷(非同时达到) |
|
|
|
Fx（静态） |
kN |
4.4 |
|
Fz |
kN |
50 |
|
Mx |
Nm |
565 |
|
Mz |
Nm |
678 |
|
|
|
|
|
运动范围(非同时达到) |
|
|
|
x |
± mm |
10 |
|
z |
± mm |
5 |
|
Theta x (动态) |
±deg |
45 |
|
Theta z (静态） |
±deg |
22 |
|
Theta z (动态) |
±deg |
19 |
MTS 832型双轴衬套测试系统手册

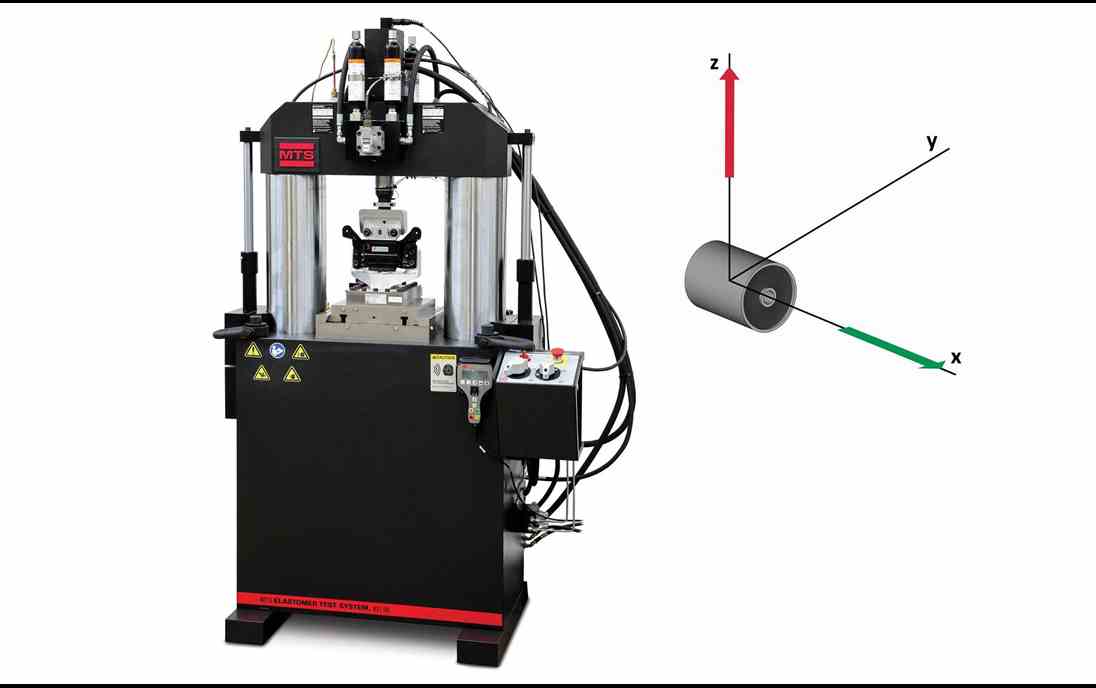

MTS 831型双轴弹性体测试系统实现静态侧向加载条件下的高频动刚度测试：
- 性能可靠、稳健而成熟的产品设计，实现高频加载和小载荷/位移测量
- 具有加速度补偿的载荷测量系统
主要应用
- 材料研究
- 部件开发
|
|
||
|
Fz (800 Hz) |
kN |
25 |
|
Fx (静态） |
kN |
5 |
|
|
||
|
Z |
± mm |
25 |
|
X |
± mm |
15 |
提供 Mx、My、Mz 输出，用于力矩监测

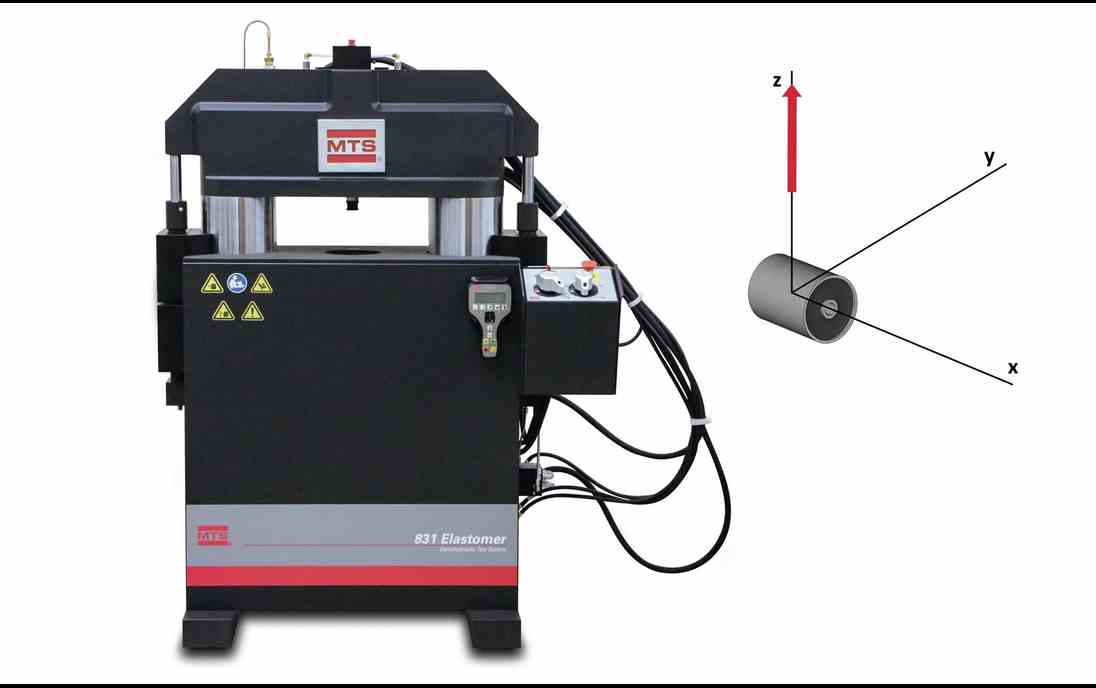

MTS 831型单轴弹性体测试系统可实现中高频率加载条件下的粘弹性材料动静刚度测试：
- 具有400Hz、700Hz和1000Hz三档产品可供选择
- 具有加速度补偿的载荷测量系统
主要应用
- 材料研究
- 部件开发
|
|
||
|
Fx (400 Hz) |
kN |
10/25 |
|
Fx (700 Hz) |
kN |
25 |
|
Fx (1000 Hz) |
kN |
10 |
|
|
||
|
静态 |
± mm |
25 |
|
动态 |
± mm |
20 |

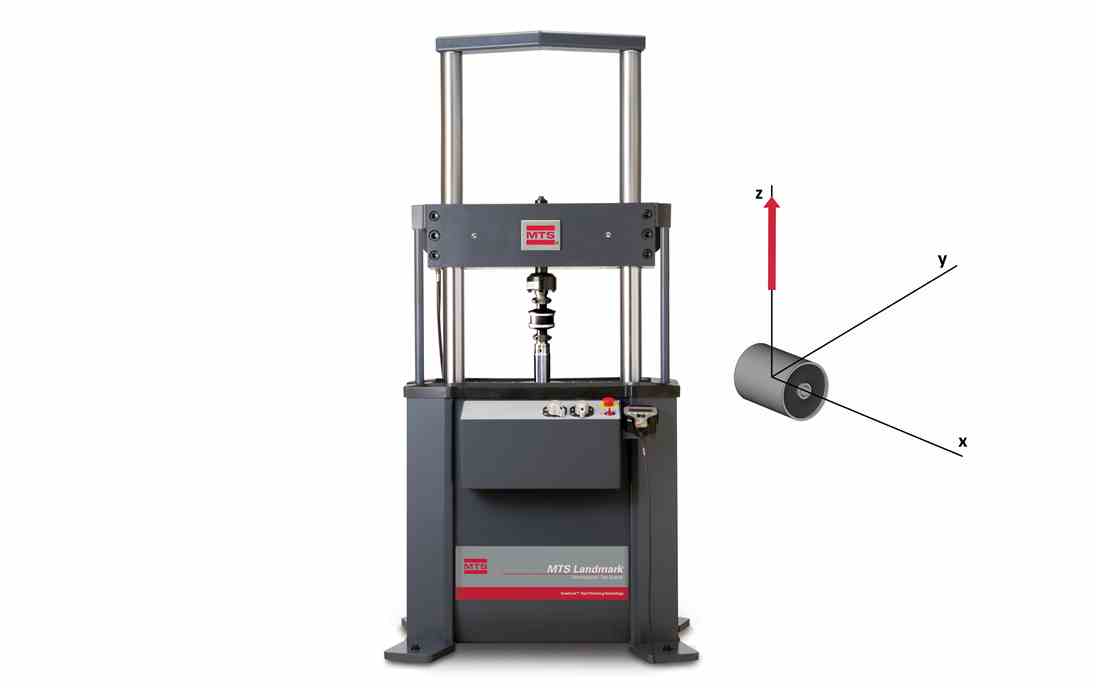

基于Landmark 370.10电液伺服框架，实现最高200Hz的精确无共振测试应用：
- 载荷能力为 15 kN 或 25 kN
- 自反力框架具有弹性气囊隔振，无需特殊地基
主要应用
- 材料研究
- 部件开发
- 通用拉伸和压缩测试

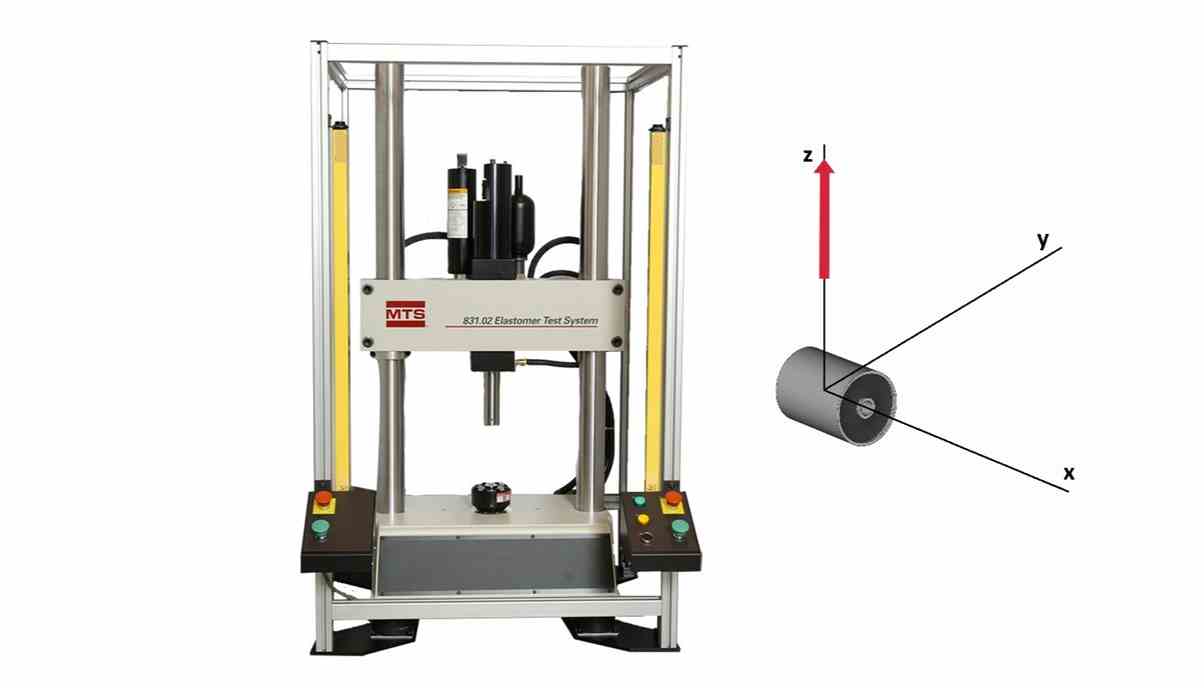

基于MTS Landmark 370.02桌面型电液伺服加载框架，紧凑型设计可实现最高100Hz的动静刚度测试应用：
- 载荷能力为 15kN 或 25kN
- 桌面型电液伺服加载框架
- 最高试验工作频率100Hz
主要应用
- 材料研究
- 部件开发
- 生产线终端生产测试
- 通用拉伸和压缩测试

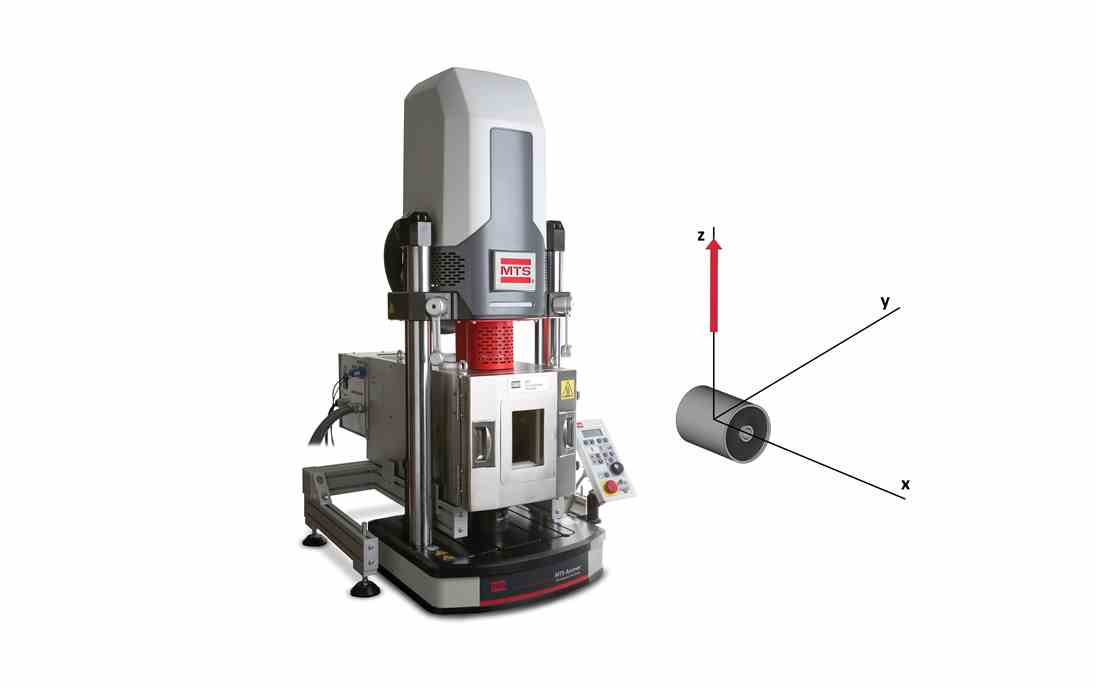

基于MTS Acumen 系列的电动式材料测试系统，专为粘弹性材料动态力学分析测试而开发：
- 载荷能力为 1kN、3kN和12kN
- 直线式往复电机驱动，无需冷却水
- 清洁、安静
主要应用
- 材料研究
- 部件开发
- 生产线终端生产测试
- 通用拉伸和压缩测试

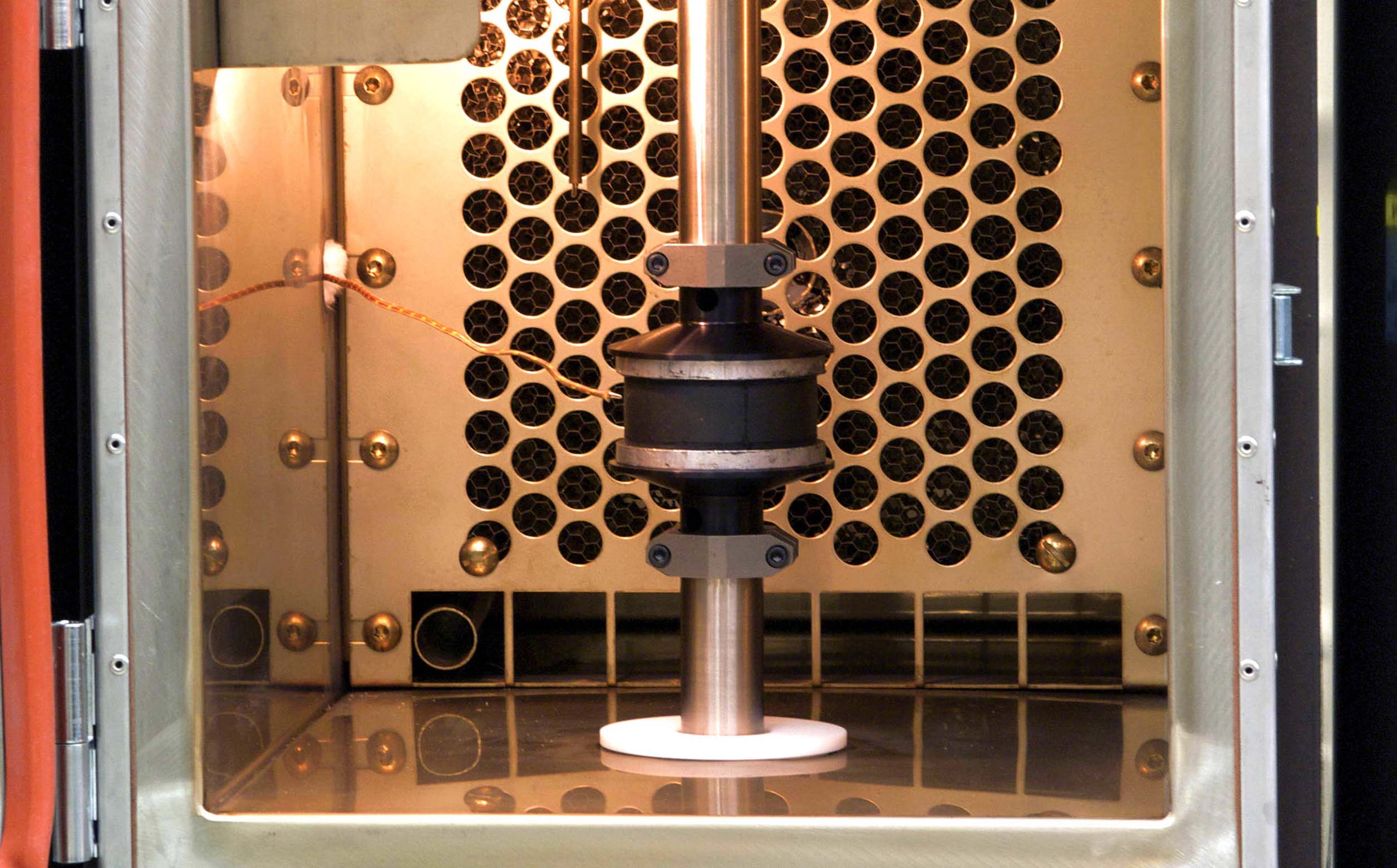

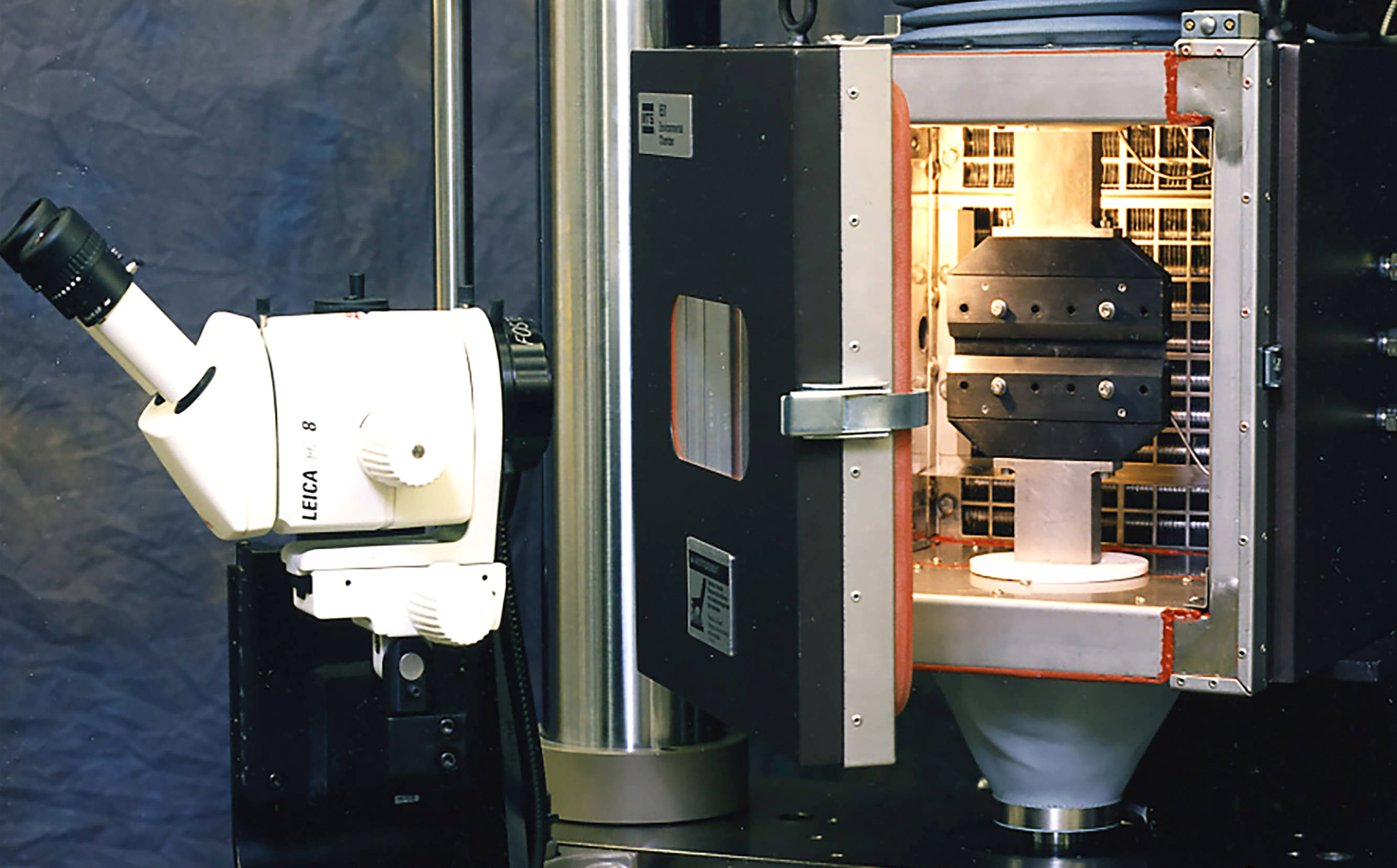

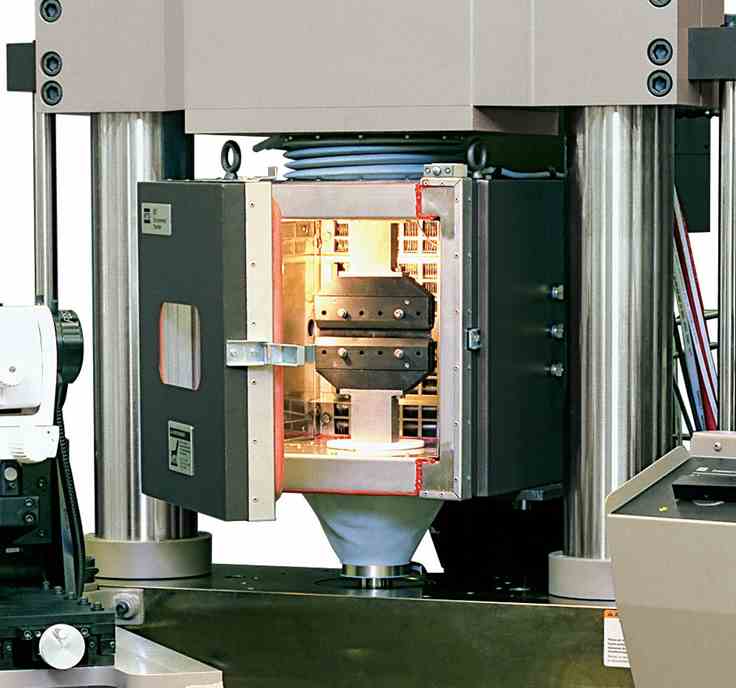

弹性体测试系统往往需要在不同的环境温度条件下开展测试，MTS 651系列环境箱具有多种型号可配置不同尺寸、型号的加载框架。环境箱与FlexTest数字控制器集成，具有如下特点：
- 隔热环境箱 – 框架安装，带铰链门
- 用于在测试过程中查看测试样品的视窗
- 一般采用液氮制冷
- 安装夹具通孔具有隔热材料，用以实现更好的环境密封性
- 与加载系统控制器集成，可实现编程控制
- 可触发互锁的安全设计
