岩石力学测试系统

MTS 815系统框架参数规格
载荷框架型号		315.01	315.02	315.04
额定压向最大载荷
	kN	1600	2700	4600
	kip	350	600	1000
额定拉向最大载荷*
	kN	1050	1350	2300
	kip	240	300	500
作动缸行程
	mm	100	100	100
	in	4	4	4
载荷框架的弹性系数
	N/m	7.0 x 109	9.0 x 109	10.5 x 109
	lb/in	4.0 x 107	5.0 x 107	6.0 x 107
估计框架自重
	kg	2614	4218	7590
	lb	5762	9300	16700
地板载重占地面积（宽 x 深）
	mm	737 x 432	889 x 521	991 x 610
	in	29 x 17	35 x 20.5	39 x 24

*虽然加载框架作动缸能够产生指标中所列出的载荷，但是实际施加的载荷取决于夹具与十字头、作动缸之间的硬连接能力(例如螺纹连接的承载能力)。

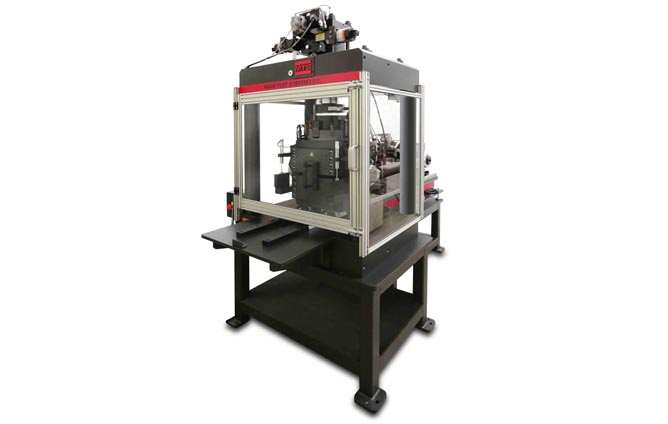

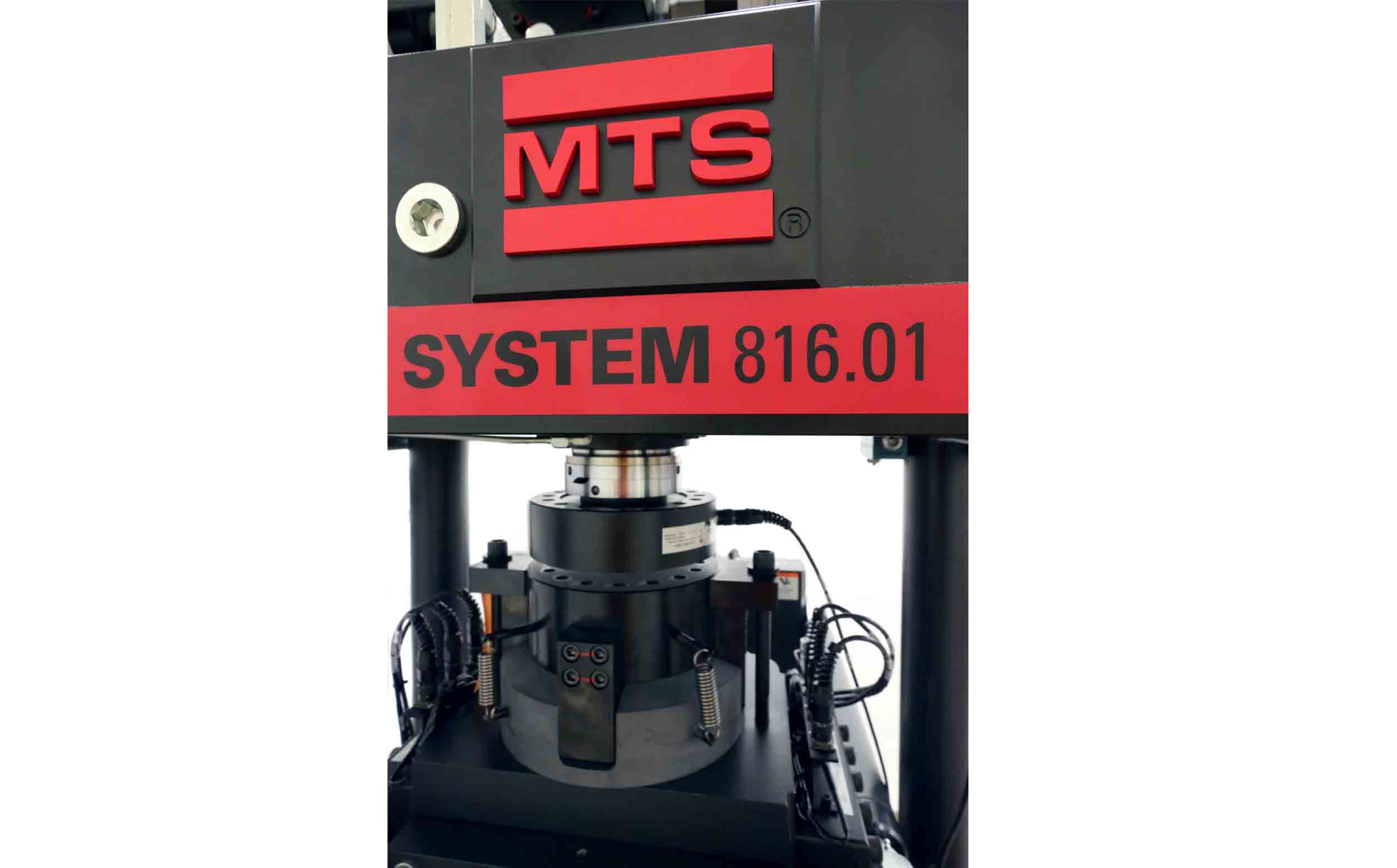

MTS 816系统框架参数规格
载荷框架型号		316.01	316.02	316.04
额定压向最大载荷
	kN	500	1045	2046
	kip	110	235	460
额定拉向最大载荷*
	kN	291	667	1374
	kip	65	150	309
作动缸行程
	mm	100	100	100
	in	4	4	4
载荷框架的弹性系数
	N/m	1.1 X 109	2.6 X 109	3.0 x 109
	lb/in	6.2 x 106	1.5 x 107	1.7 x 107
估算自重
	kg	2380	3252	3822
	lb	5250	7170	8426
地板载重占地面积（宽 x 深）
	mm	1168 x 813	1168 x 813	1295 x 1168
	in	46 x 32	46 x 32	51 x 46

*虽然加载框架作动缸能够产生指标中所列出的载荷，但是实际施加的载荷取决于夹具与十字头、作动缸之间的硬连接能力(例如螺纹连接的承载能力)。

在原位条件中精确再复现受力条件

岩石力学三轴试验的目的是准确再现岩石样品的高围压、高温、高孔隙流体压力和广泛的应力状态。

对于这些应用，MTS 提供了三轴测试附件件，利用该附件可以利用岩石力学测试系统创建出完整的三轴测试解决方案，包括三轴压力室、压力调节控制系统以及可以在三轴压力室内使用的这些组件包括三轴室、一种压力容器，以及一系列用于承受极端条件的容器内附件。

MTS 岩石力学三轴室附件手册

同时施加正应力和剪切应力

MTS在815/816岩石力学测试系统上开发了直接剪切测试套件包，利用该附件可以对例如圆柱形、棱柱形以及不规则形状的岩石/混凝土样件时间正应力和剪切应力，来考察这些材料的力学行为，验证其力学属性。

MTS 直接剪切套包手册

确定孔隙度、弹性常数、各向异性和流体饱和度

MTS 超声波测试解决方案是一个有效的、可扩展的研究平台，用于研究土工材料岩芯样品在再现极端现场环境的温度和压力下的力学行为。通过这些研究获得的高度详细的特征可以深入了解样件的孔隙度、弹性常数、各向异性、流体饱和度和其他关键属性。

MTS 超声波测试解决方案包括简单易用的压盘、应用软件和用发生超声信号的控制与数据采集电子设备。这些部件经过精心设计和紧密集成，可在温度高达 120°C (250°F) 和压力高达 140 MPa (20,000 psi) 的高要求三轴试验应用中提供准确、可靠的性能。

该解决方案适用于 MTS 656 型三轴压力室，可无缝集成到可靠的 MTS 815 型或 816 型岩石力学测试系统中。也可以作为现有岩石力学测试系统的三轴室升级。

MTS 岩石力学超声波测试手册

MTS 岩石力学测试系统手册 MTS 岩石力学三轴室附件手册
