产品主要特点
高效节能
新款 525 型 HPU 相比旧款 HPU 能减少 35% 或以上的能源消耗
成本效益
易于安装的泵/电机模块能够以极低的成本扩展产能
创新技术
提供远程监控和控制选件
静音运行
与传统 HPU 相比，噪音可降低高达 30 dB(A)
产品对比

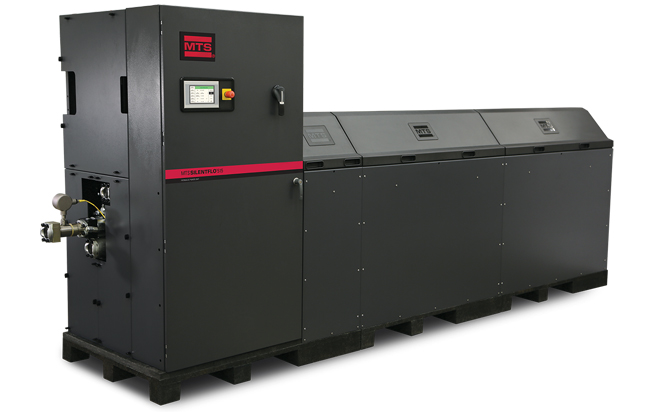

525 型的规格 600 系列
- 最多可容纳六个泵模块
- 在 60 Hz 下流量为 681 lpm（180 gpm）
- 在 50 Hz 下流量为 600 lpm（160 gpm）**
- 斜盘式泵模块
- 在 60 Hz 下流量为 113.5 lpm（30 gpm）
- 在 50 Hz 下流量为 100.7 lpm（26.6 gpm）
- 数字排量®泵模块
- 在 50/60 Hz 下流量为 113.5 lpm（30 gpm）
- 噪音等级：72 dB(A)
- 配备 1 个模块时的最大油箱容量：2150 L（568 gal）
**50 Hz 型号中的数字排量泵模块，其流量与 60 Hz 型号相同
***Digital displacement 为 Danfoss A/S 的注册商标
525 型的规格 300 系列
- 最多可容纳三个泵模块
- 在 60 Hz 下流量为 340 lpm（90 gpm）
- 在 50 Hz 下流量为 300 lpm（80 gpm）**
- 斜盘式泵模块
- 在 60 Hz 下流量为 113.5 lpm（30 gpm）
- 在 50 Hz 下流量为 100.7 lpm（26.6 gpm）
- 数字排量泵模块
- 在 50/60 Hz 下流量为 113.5 lpm（30 gpm）
- 噪音等级：68 dB(A)
- 配备 1 个模块时的最大油箱容量：1173 L（310 gal）
**50 Hz 型号中的数字排量泵模块，其流量与 60 Hz 型号相同

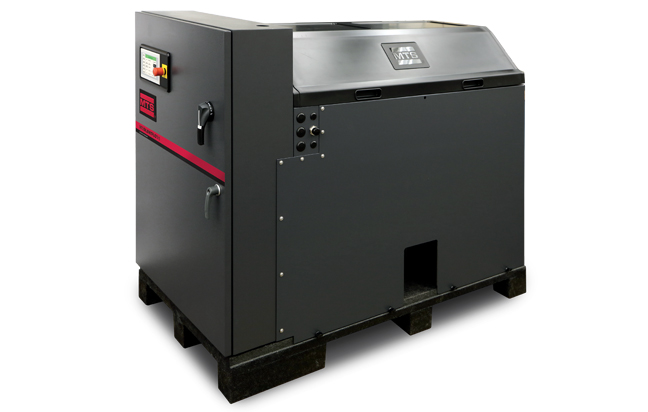

515.20 和 515.30 型
- 515.20 型流量（60 Hz 型）：75.7 lpm (20 gpm)
- 515.20 型流量（50 Hz 型）：62.5 lpm (16.5 gpm)
- 515.30 型流量（60 Hz 型）：113.5 lpm (30 gpm)
- 515.30 型流量（50 Hz 型）：100.7 lpm (26.6 gpm)
- 噪音级别：63 dB(A)
- 最大油箱容量：341 L (90 gal)
515.07 和 515.11 型
- 515.07 型流量（60 Hz 型）：26.5 lpm (7 gpm)
- 515.07 型流量（50 Hz 型）：22.7 lpm (6 gpm)
- 515.07 型噪音级别：58 dB(A)
- 515.11 型流量（60 Hz 型）：41.6 lpm (11 gpm)
- 515.11 型流量（50 Hz 型）：37.9 lpm (10 gpm)
- 515.11 型噪音级别：60 dB(A)
- 最大油箱容量：174 L (46 gal)
515.04 型
- 流量：15.1 lpm (4 gpm)
- 噪音级别：57 dB(A)
- 最大油箱容量：174 L (46 gal)
技术概要
|
紧凑尺寸的 SilentFlo 液压动力装置 (HPU) |
|
|
|
|
|
|||||
|
515.04 - 515.30 型规格 |
|
|
|
|
|
|||||
|
工作压力：21 MPa (3,000 psi) |
|
|
|
|
|
|||||
|
泵类型：变量泵 |
|
|
|
|
|
|||||
|
过滤：全流量回油滤芯 |
|
|
|
|
|
|||||
|
最高环境工作温度：40°C (104°F) |
|
|
|
|
|
|||||
|
最低环境工作温度：5°C (40°F) |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
515.04 型 |
515.07 型 |
515.11 型 |
515.20 型 |
515.30 型 |
|
||||
|
流量(60 Hz) |
15.1 lpm (4 gpm) |
26.5 lpm (7 gpm) |
41.6 lpm (11 gpm) |
75.7 lpm (20 gpm) |
113.5 lpm (30 gpm) |
|
|
|||
|
流量（50 Hz 型） |
15.1 lpm (4 gpm) |
22.7 lpm (6 gpm) |
37.9 lpm (10 gpm) |
62.5 lpm (16.5 gpm) |
100.7 lpm (26.6 gpm) |
|
||||
|
噪音级别* |
57 dB(A) |
58 dB(A) |
60 dB(A) |
63 dB(A) |
63 dB(A) |
|
||||
|
油箱容量（最大值） |
174 L (46 gal) |
174 L (46 gal) |
174 L (46 gal) |
341 L (90 gal) |
341 L (90 gal) |
|
||||
|
装置尺寸 |
|
|
|
|
|
|||||
|
深 |
77.0 cm (30.3 in) |
77.0 cm (30.3 in) |
77.0 cm (30.3 in) |
89.7 cm (35.3 in) |
89.7 cm (35.3 in) |
|
||||
|
高 |
116.0 cm (45.7 in) |
120.1 cm (47.3 in) |
120.1 cm (47.3 in) |
138.9 cm (54.7 in) |
138.9 cm (54.7 in) |
|
||||
|
宽 |
114.0 cm (45.0 in) |
114.6 cm (45.1 in) |
114.6 cm (45.1 in) |
163.1 cm (64.2 in) |
163.1 cm (64.2 in) |
|
||||
|
最大油量时的重量 |
508 kg (1,120 lb) |
581 kg (1,280 lb) |
603 kg (1,330 lb) |
984 kg (2,170 lb) |
1021 kg (2,250 lb) |
|
||||
|
电机功率 |
11 kW (15 hp) |
11 kW (15 hp) |
18.5 kW (25 hp) |
30 kW (40 hp) |
45 kW (60 hp) |
|
||||
|
|
|
|
|
|
|
|||||
|
*声级 [dbA] 以自由场值表示。读数可能随声学环境而变化。
|
||||||||||
|
|
|
|
||||||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
较大尺寸的 SilentFlo 液压动力装置 (HPU) |
|
|
|
|
|
|||||
|
525 型规格 |
|
|
|
|
|
|||||
|
工作压力：21MPa (3,000 psi) |
|
|
|
|
|
|||||
|
泵类型：数字排量和/或斜盘 |
|
|
|
|
|
|||||
|
过滤：全流量回油滤芯 |
|
|
|
|
|
|||||
|
最高环境工作温度：40°C (104°F) |
|
|
|
|
|
|||||
|
最低环境工作温度：5°C (40°F) |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
300系列 2个模块 |
300系列 3个模块 |
600系列 4个模块 |
600系列 5个模块 |
600系列 6个模块 |
|||||
|
流量(60 Hz) |
227 lpm (60 gpm) |
340 lpm (90 gpm) |
454 lpm (120 gpm) |
567 lpm (150 gpm) |
681 lpm (180 gpm)
|
|||||
|
流量(50Hz)** |
200 lpm (53.2 gpm) |
300 lpm (80 gpm) |
400 lpm (106.4 gpm) |
500 lpm (133 gpm) |
600 lpm (160 gpm)
|
|||||
|
噪音级别 * |
68 dB (A) |
68 dB (A) |
70 dB (A) |
71 dB (A) |
72 dB (A)
|
|||||
|
油箱容量（最大值） |
1,136 L (300 gal) |
1,098 L (290 gal) |
2,037 L (538 gal) |
1,999 L (528 gal) |
1,961 L (518 gal)
|
|||||
|
装置尺寸 |
|
|
|
|
|
|||||
|
深 |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in)
|
|||||
|
高 |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in)
|
|||||
|
宽 |
287.0 cm (113.0 in) |
287.0 cm (113.0 in) |
430.5 cm (169.5 in) |
430.5 cm (169.5 in) |
430.5 cm (169.5 in)
|
|||||
|
最大油量时的重量 |
2,835 kg (6,250 lb) |
3,289 kg (7,250 lb) |
4,876 kg (10,750 lb) |
5,330 kg (11,750 lb) |
5,783 kg (12,750 lb)
|
|||||
|
电机功率 |
45 KW (60 Hp) |
45 KW (60 Hp) |
45 KW (60 Hp) |
45 KW (60 Hp) |
45 KW (60 Hp)
|
|||||
|
电机/泵组数量 |
2 个，最多 3 个 |
3 |
4，最多 6 个 |
5，最多 6 个 |
6
|
|||||
|
|
|
|
|
|
|
|||||
|
*声级 [dbA] 以自由场值表示。读数可能随声学环境而变化。 **50 Hz 型的数字排量泵模块的流量与 60 Hz 型相同。 规格如有变更，恕不另行通知。请联系 MTS，获取对您的应用至关重要的规格。 |
||||||||||
|
|
|
|
||||||||
