工程结构混合仿真

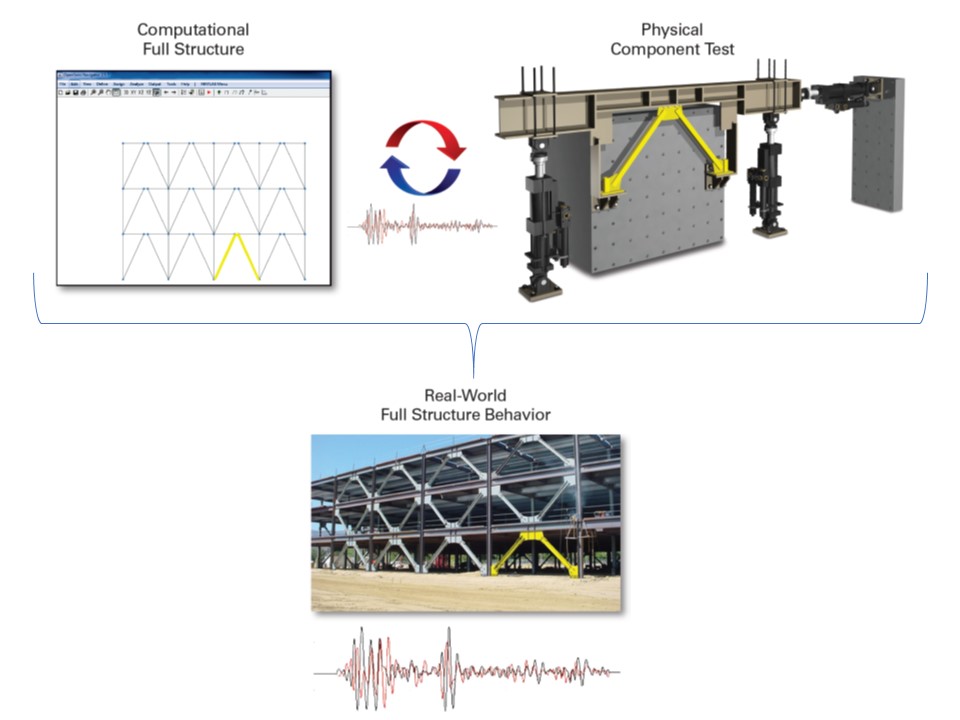

土木过程混合仿真是一种工程结构测试技术,将物理测试和计算机建模相结合,提供了一种更高效且经济实惠的方式来进行工程结构如何响应实际的动态或地震载荷的研究。混合仿真不需要在大规模的测试系统中实现完整结构的测试,而是对整个结构进行建模,然后进行模型拆分,仅对其中最感兴趣的子结构进行物理测试,测试过程中通过与仿真模型的耦合来实现抗震测试以及研究目标。

应用

  • 抗震模拟
  • 结构测试
  • 子系统表征
  • 时间历程仿真

测试样件

  • 土木结构
  • 完整的足尺结构
  • 隔震支座
  • 结构部件
  • 子结构

产品主要特点

精湛专业

业内广泛认可的学术级MTS系统集成工程师提供专家级的指导和培训

创新技术

MTS 拥有丰富的经验和专业的知识,并与全球土木工程领域顶级研究机构保持着良好的合作关系

行业标准

全球上百所高校、研究机构的结构试验室都在使用MTS的工程结构混合仿真测试解决方案

成本效益

工程结构混合仿真是实现大型结构测试的有效方法,能够显著节约成本

产品对比

准静态非实时混合仿真

  • 用于评估对整个结构的刚度和强度起主要作用的子结构或部件
  • 更简易、更经济的技术

动态实时混合仿真

  • 用于评估对整个结构的阻尼或惯性效应起作用的子结构或部件
  • 更复杂、更昂贵的技术

精选案例研究

同济大学:突破性地震仿真方法
适用于土木结构混合仿真的物理测试设备和计算机仿真工具的差异

技术概要

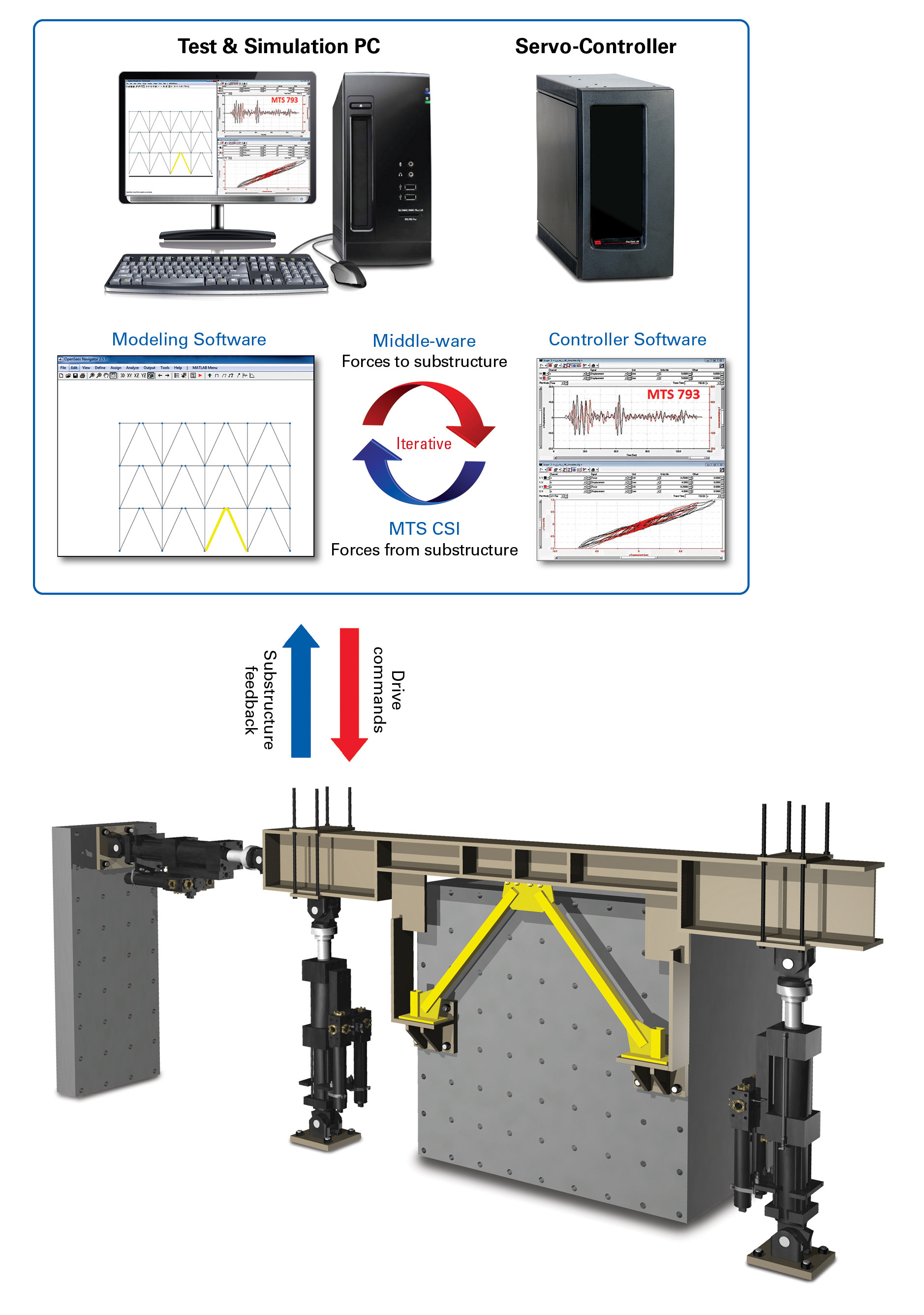

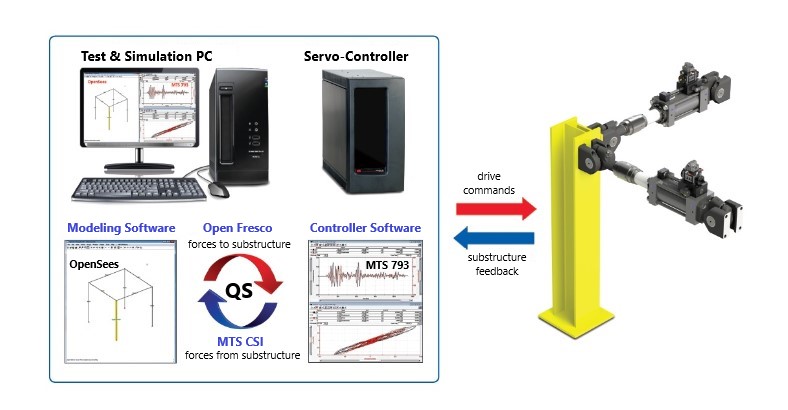

QSHS flow chart complex
  • 主要考量结构的刚度和强度

  • 计算机仿真以在非实时条件下运行,以便对结构对象进行更详细的研究,并适应大多数土木工程试验室现有测试设备的能力

  • 电液伺服作动缸可采用准静态(< 1Hz)应用的结构加载作动缸产品,以满足低流量液压动力要求
  • 相比实时混合仿真解决方案,成本低
准静态混合仿真演示视频

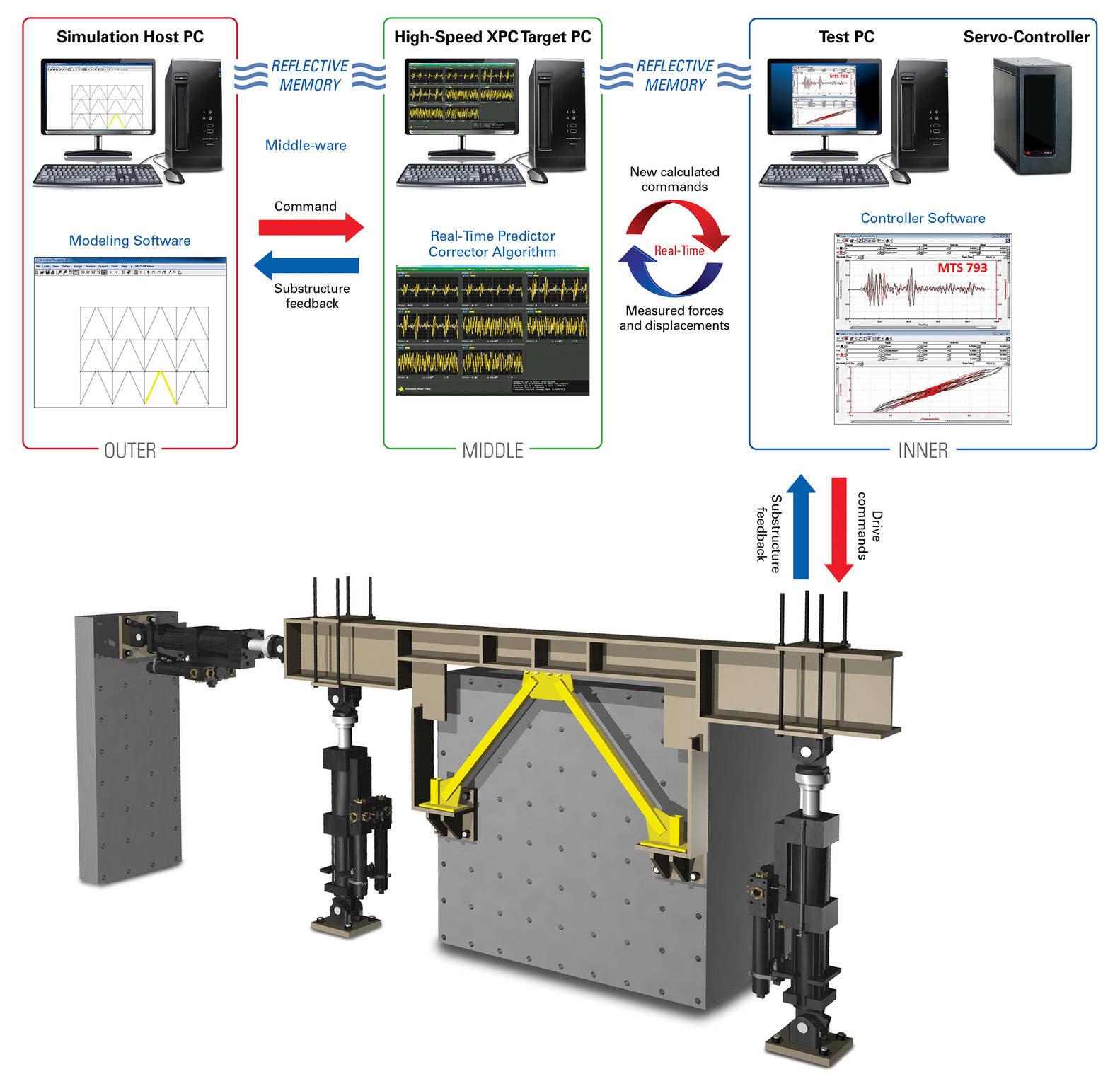

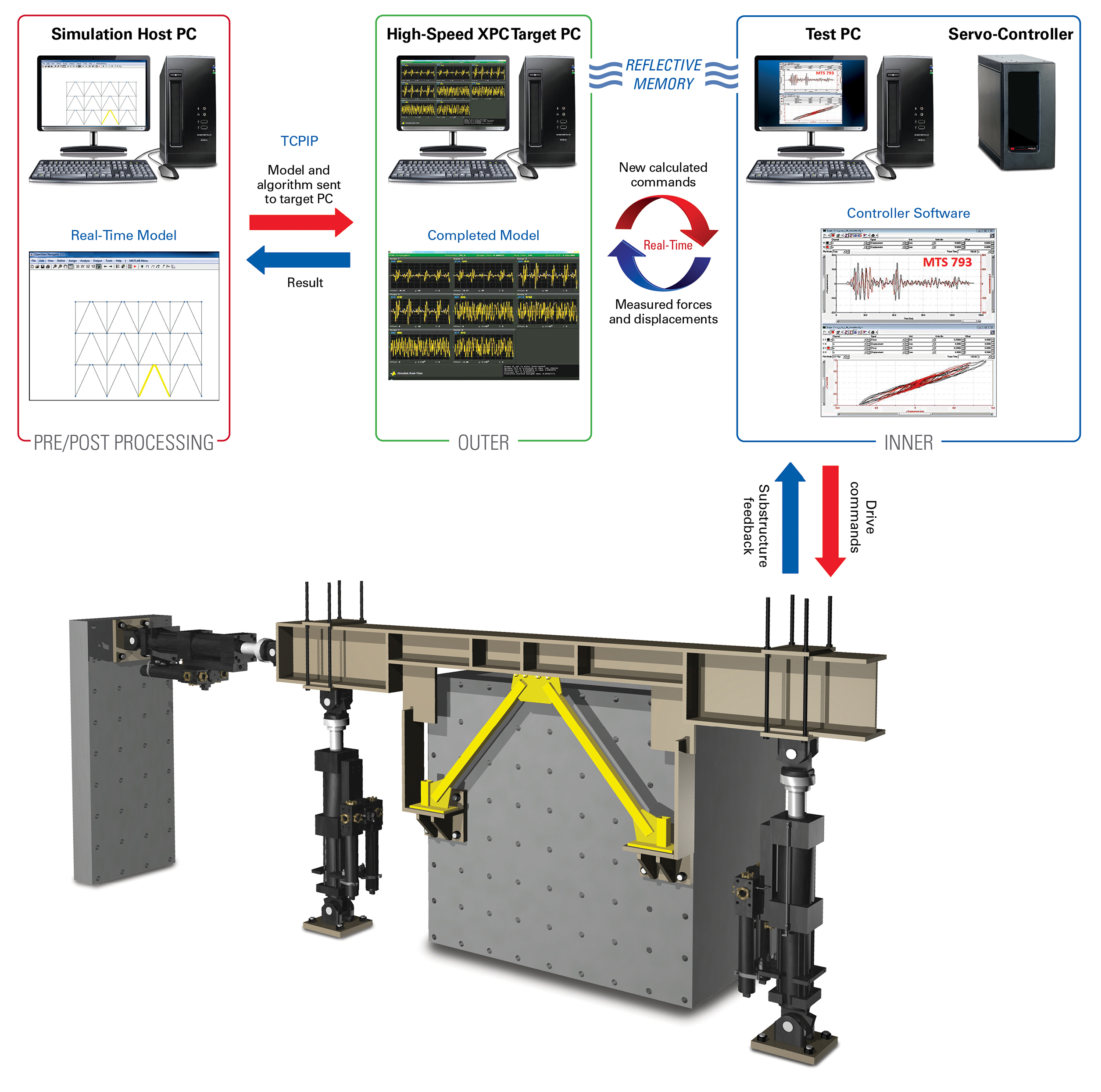

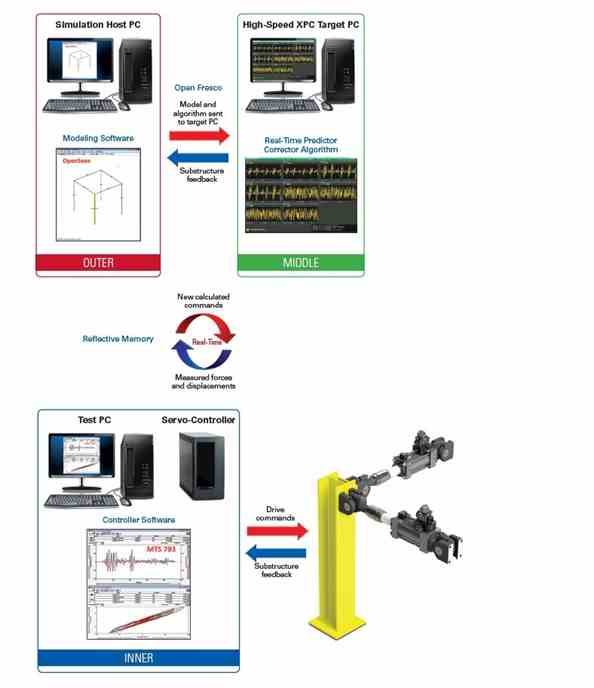

RTHS chart complex
  • 主要考虑结构的阻尼或惯量
  • 计算机仿真是在实时条件下执行。通过 SCRAMNet® 反射内存网与实时计算机进行高速数据交换
  • 需要采用高性能电液伺服作动缸来实现子结构加载所需要的动态性能
  • 相比准静态解决方案,价格较高
实时混合仿真演示视频

相关产品、附件或备件

立即联系MTS业务代表

想了解有关 MTS 混合仿真解决方案的更多信息?我们专业的应用工程师可随时与您探讨您独特的测试需求。

与 MTS应用工程师讨论需求

资源


视频

充分利用 MTS 在土木混合仿真领域的专业知识

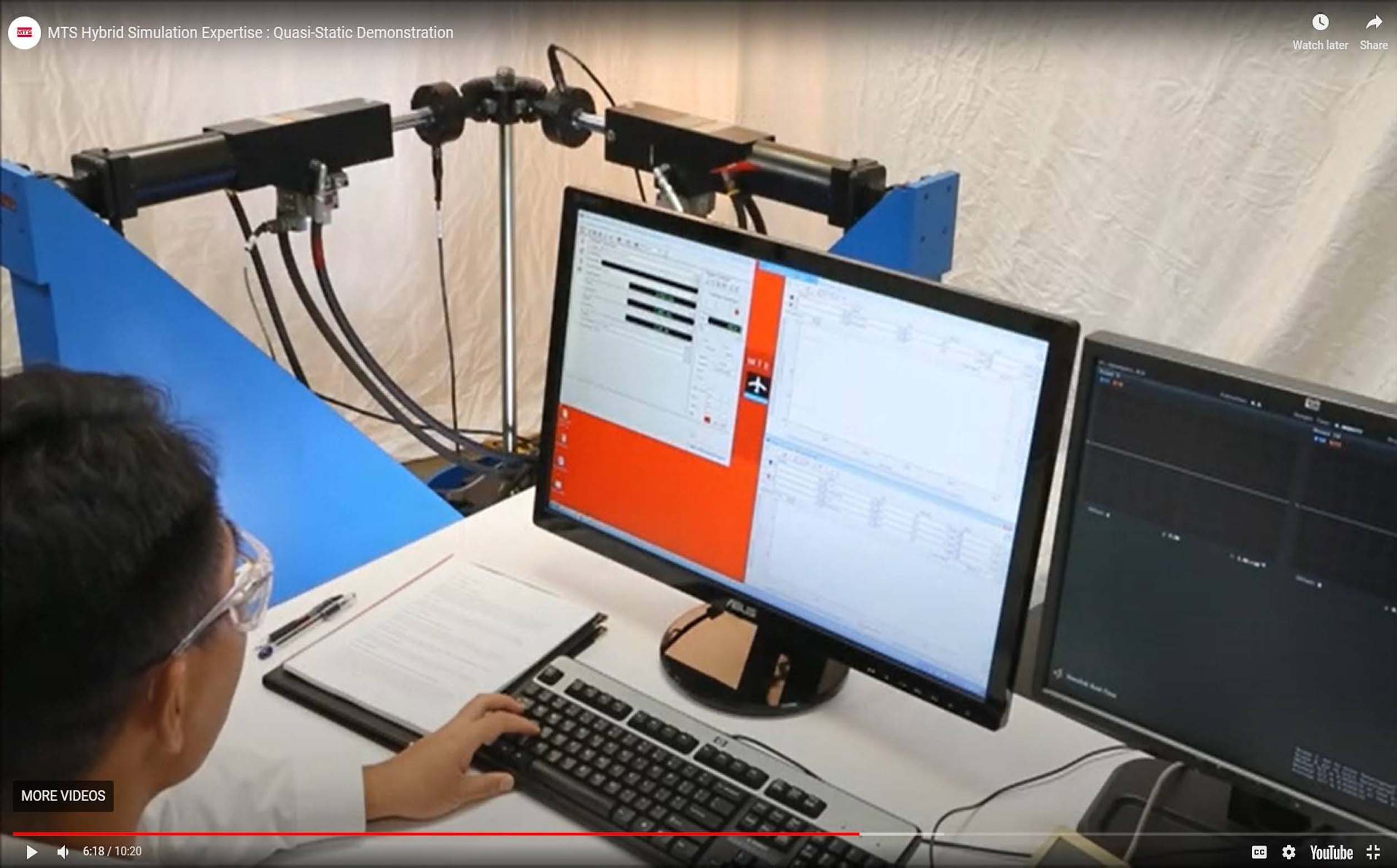

分步准静态实时混合仿真演示


研讨会

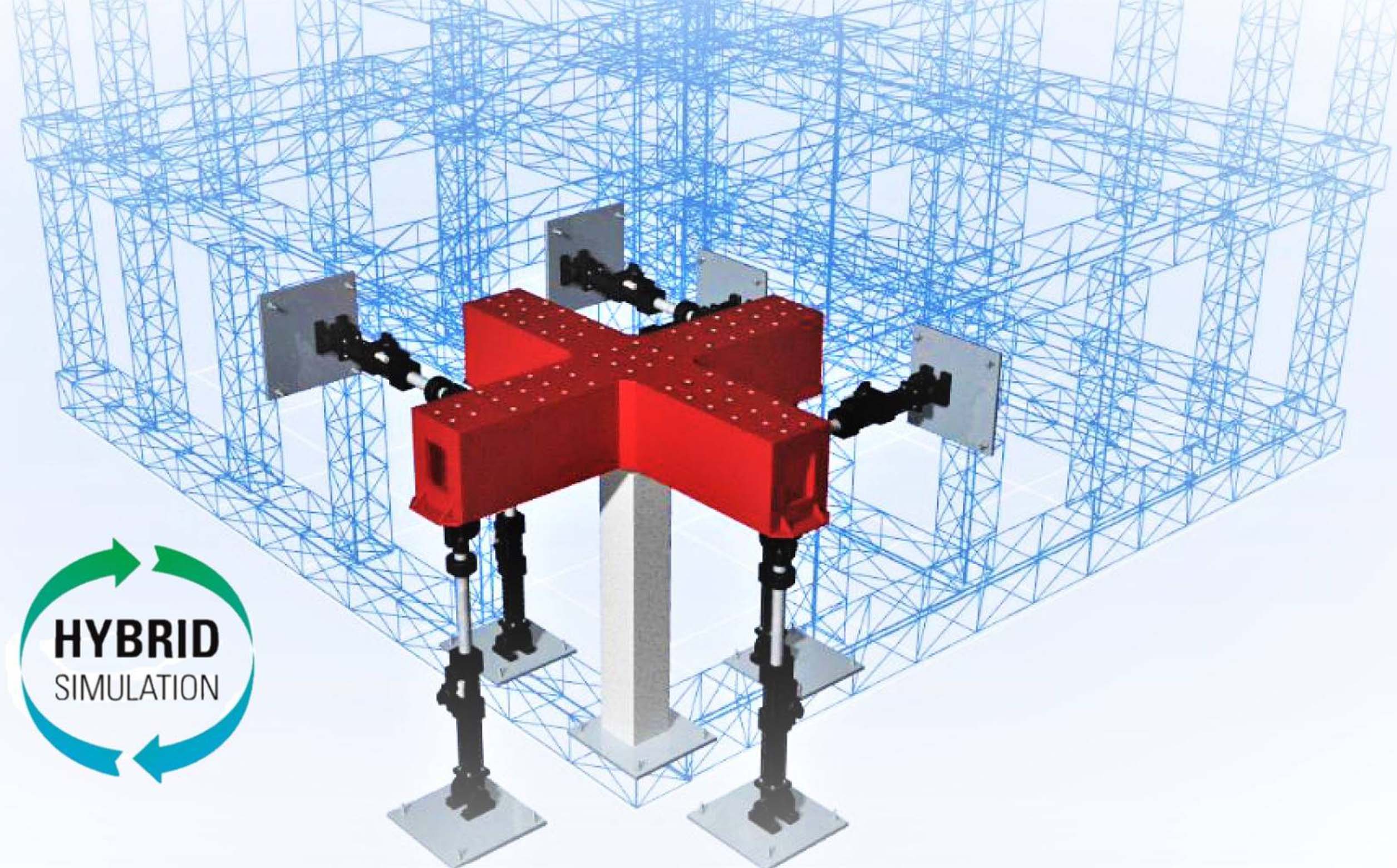

混合仿真研讨会 - 斯威本科技大学
