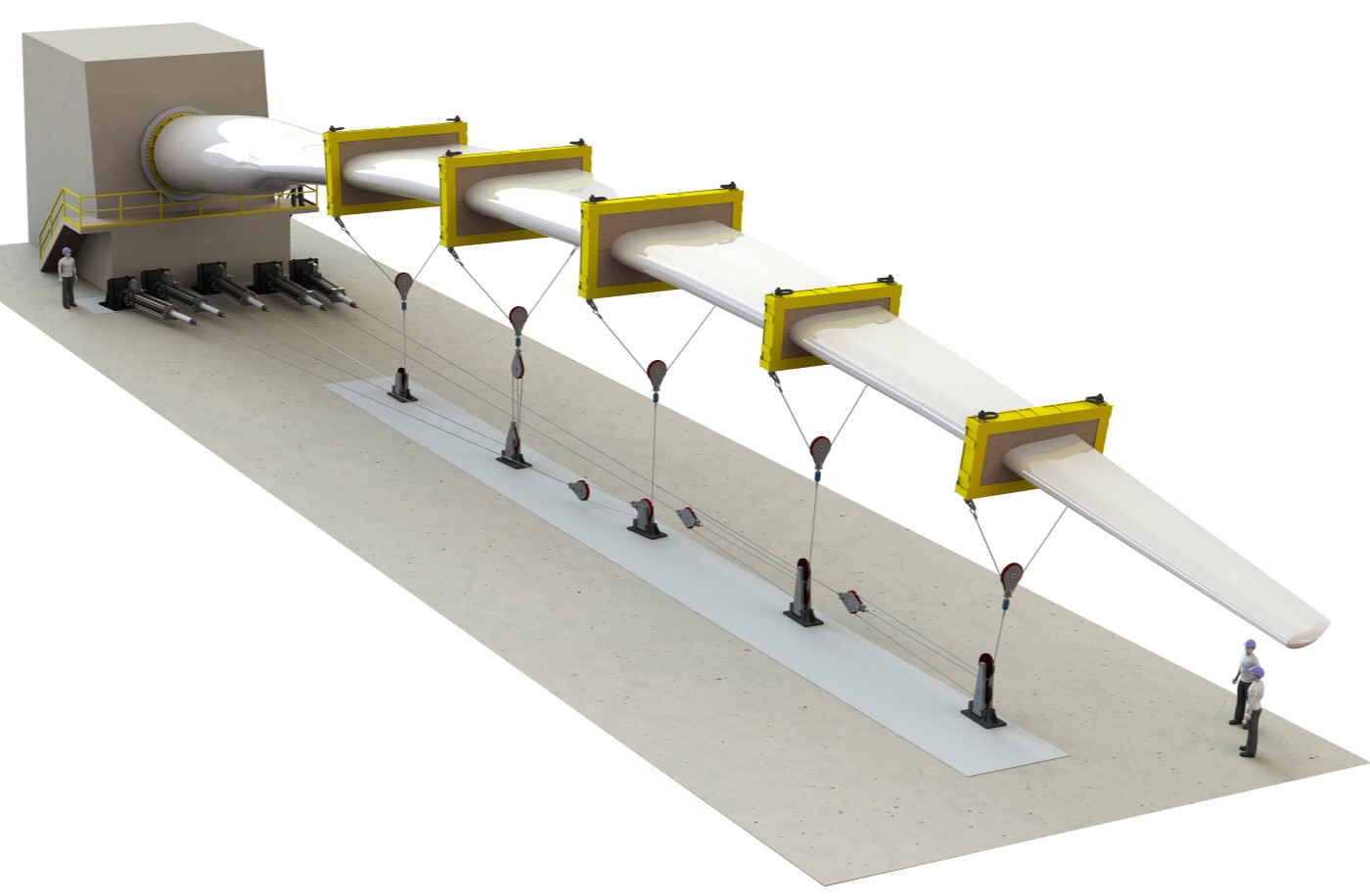

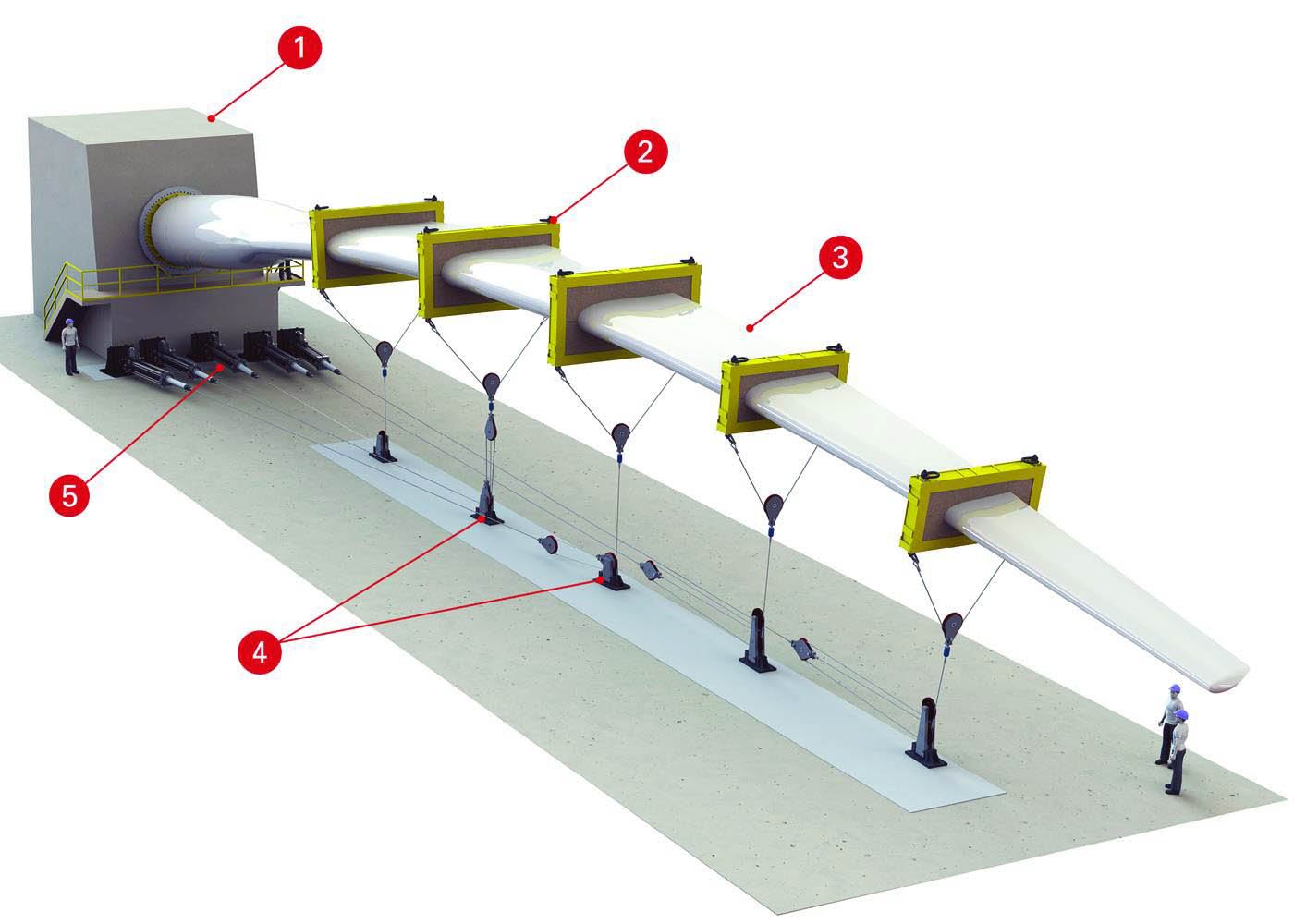

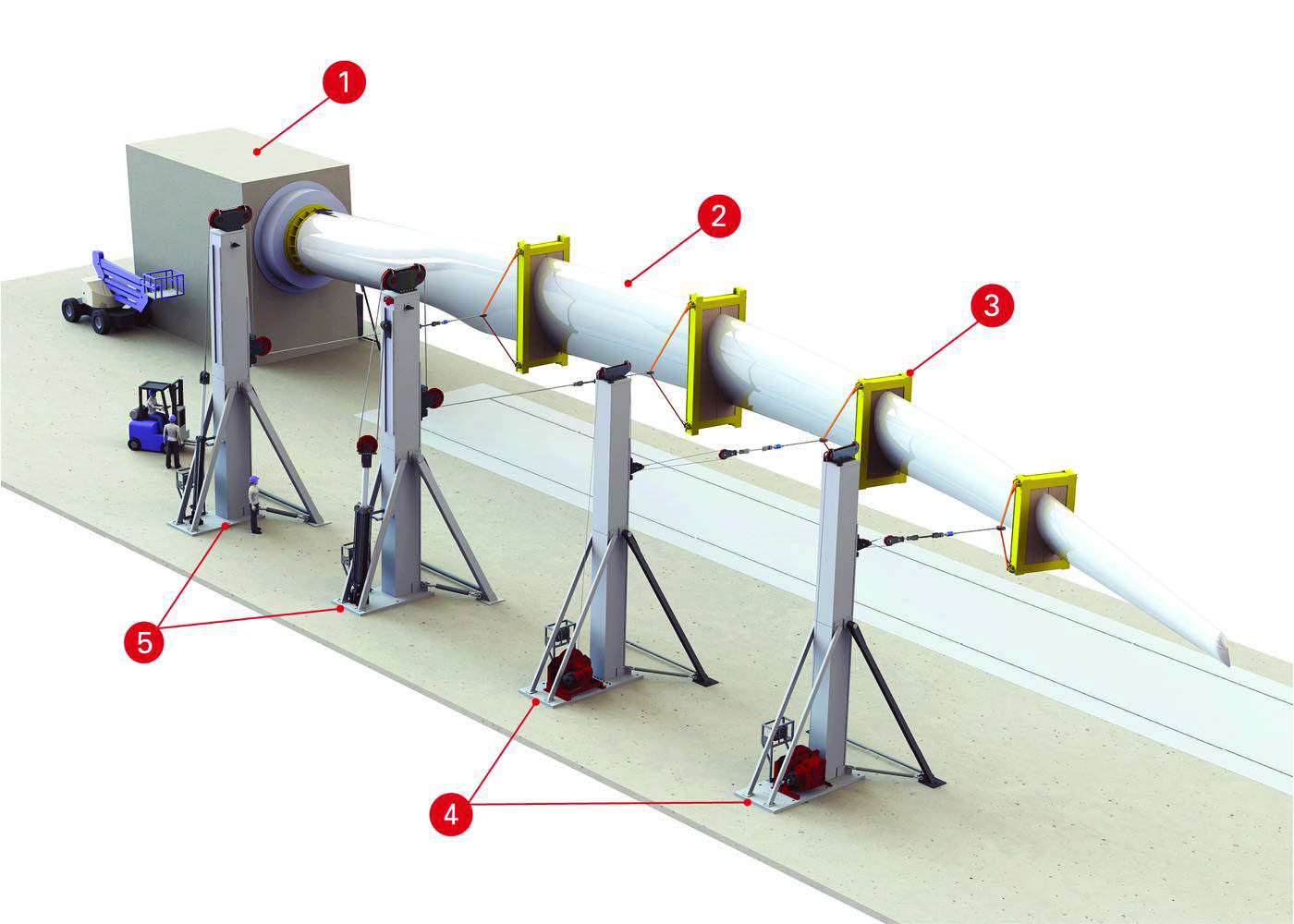

MTS 风机叶片静力测试系统

单位

短行程

长行程

载荷能力（叶片处）

kN

400

400

行程（叶片处）

m

2

4

最大速度

m/min

2.5

2.2

耗油量（设置）

gpm

110

110

耗油量（测试）

gpm

57

57

尺寸（长 x 宽 x 高）

m

.4x.4x3.1

.6x.6x3.1

自重

kg

990

1900

单位

100 kN 液压卷扬机

200 kN 液压卷扬机

载荷能力（叶片处）

kN

100

200

行程（叶片处）

m

30

30

最大速度

m/min

8.6

4.3

耗油量（设置）

gpm

110

98

耗油量（测试）

gpm

57

51

尺寸（长 x 宽 x 高）

m

2.1x1.7x1.5

2.1x1.7x1.5

自重

kg

2900

2915

515.60 型

515.90 型

515.120 型

515.150 型

515.180 型

额定流量（适用于 60 Hz 型号）

227 lpm (60 gpm)

340 lpm (90 gpm)

454 lpm (120 gpm)

568 lpm (150 gpm)

681 lpm (180 gpm)

额定流量（适用于 50 Hz 型号）

200 lpm (53 gpm)

300 lpm (80 gpm)

400 lpm (106 gpm)

500 lpm (133 gpm)

600 lpm (160 gpm)

噪音级别 *

68 dB (A)

68 dB (A)

70 dB (A)

71 dB (A)

72 dB (A)

油箱容量（最大值）

950 L (250 gal)

950 L (250 gal)

1,893 L (500 gal)

1,893 L (500 gal)

1,893 L (500 gal

宽度

100 cm (39 in)

100 cm (39 in)

100 cm (39 in)

100 cm (39 in)

100 cm (39 in)

高度

200 cm (79 in)

200 cm (79 in)

200 cm (79 in)

200 cm (79 in)

200 cm (79 in)

长度

287 cm (113 in)

287 cm (113 in)

457 cm (180 in)

457 cm (180 in)

457 cm (180 in)

最大油量时的自重

1,907 kg

2,134 kg

2,338 kg

2,542 kg

2,747 kg

(4,200 lb)

(4,700 lb)

(5,150 lb)

(5,600 lb)

(6,050 lb)

电机起动器配置

Wye-Delta

Wye-Delta

Wye-Delta

Wye-Delta

Wye-Delta

电机功率

45 KW (60 Hp)

45 KW (60 Hp)

45 KW (60 Hp)

45 KW (60 Hp)

45 KW (60 Hp)

电机/泵装置数量

2

3

4

5

6

热交换器

不锈钢

板式

不锈钢

板式

不锈钢

板式

不锈钢

板式

不锈钢

板式

液压连接

压力和回油：SAE 2 英寸 C61 法兰

泄油管：JIC -16

泄油管：JIC -16

泄油管：JIC -16

泄油管：JIC -16

泄油管：JIC –16

冷却水连接

3.8 cm (1.5 in)

3.8 cm (1.5 in)

3.8 cm (1.5 in)

3.8 cm (1.5 in)

3.8 cm (1.5 in)

*声级 [dB(A)] 用自由场值表示。读数可能因声学环境而异。

规格如有变更，恕不另行通知。请联系 MTS 了解对您的应用至关重要的规格。

工作压力：21MPa (3,000 psi)

泵组类型：可变流量径向柱塞泵

过滤：回油 3 微米

最高工作环境温度：40° C (104° F)

最低工作环境温度：5° C (40° F)
