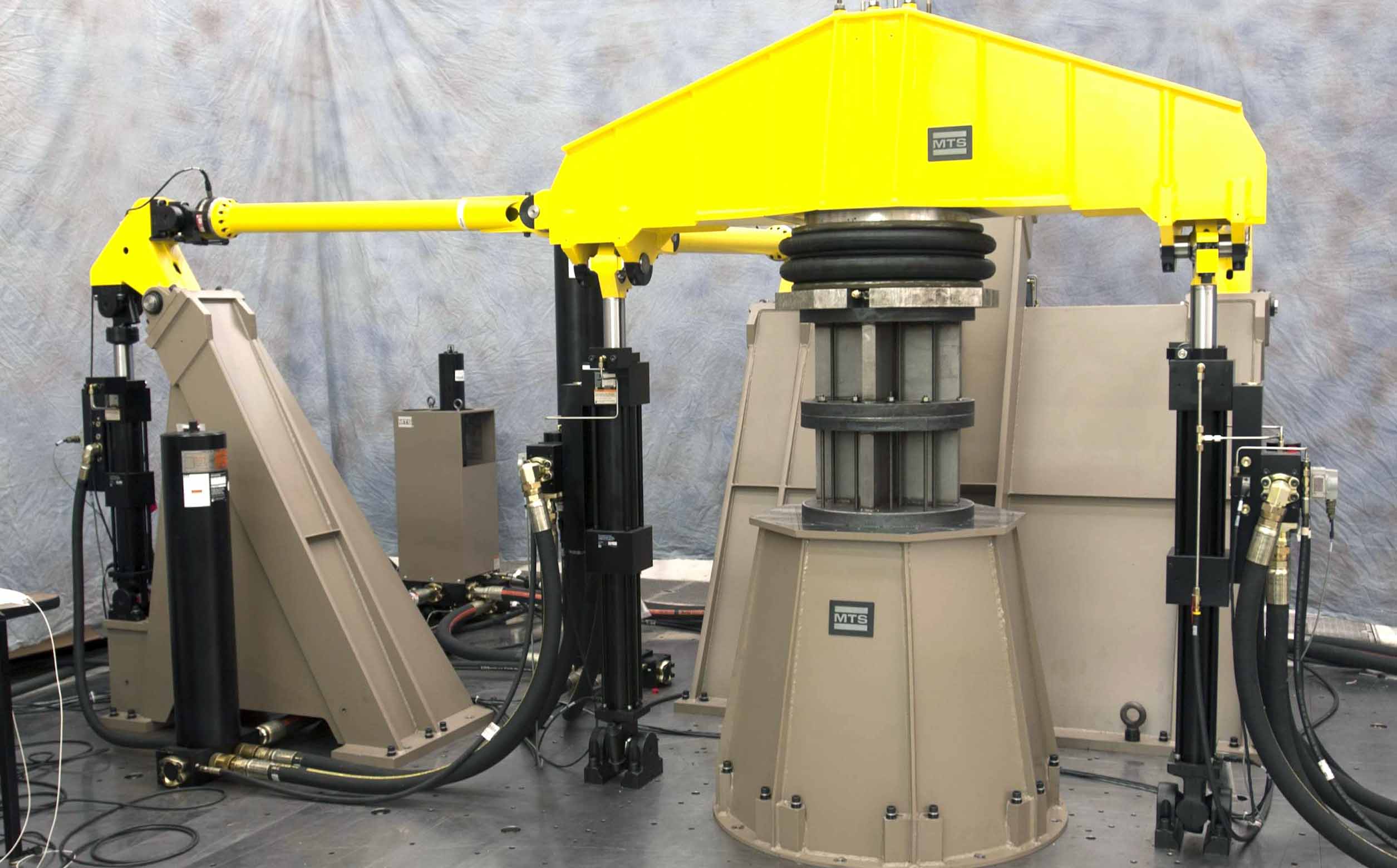

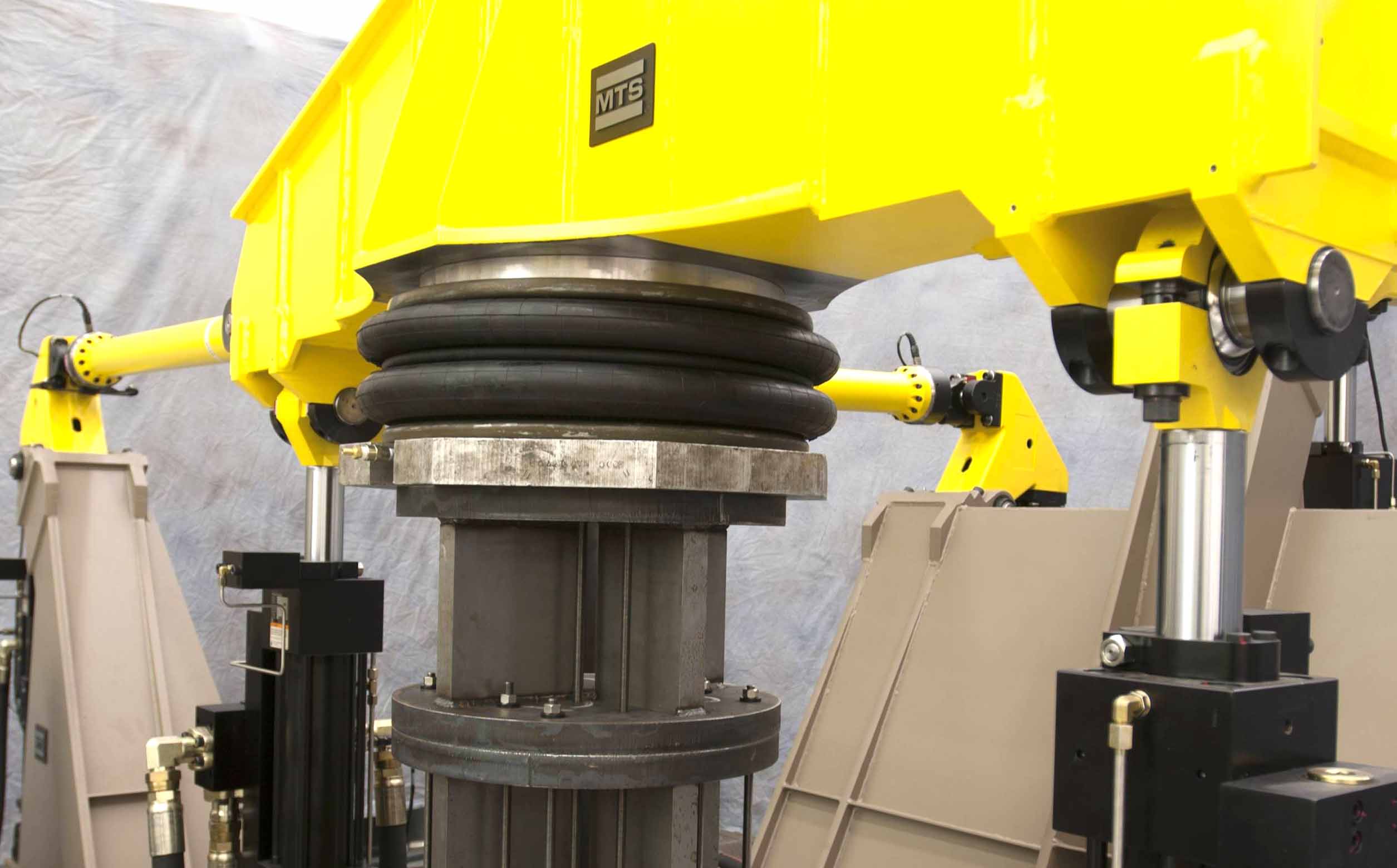

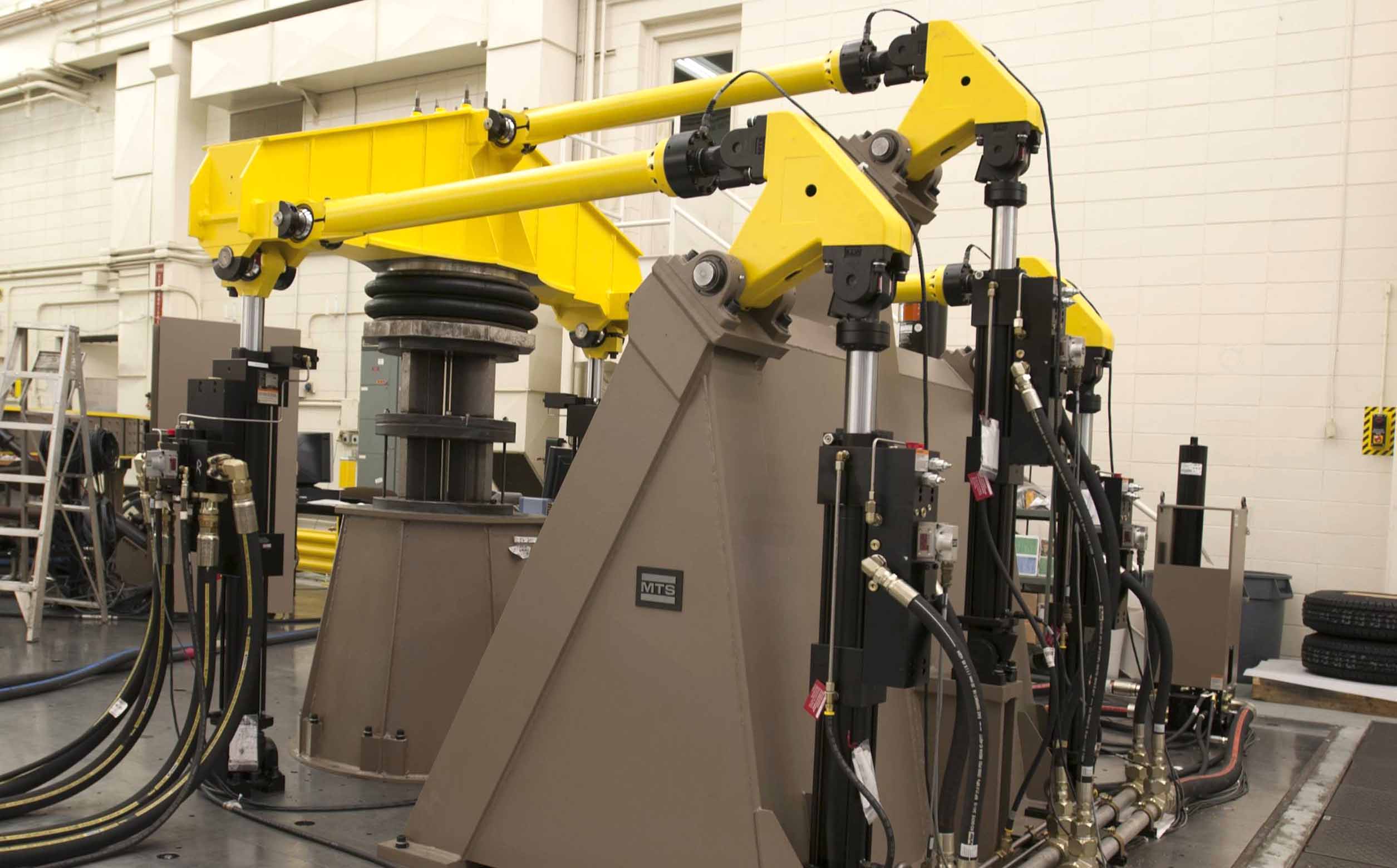

空气弹簧测试系统

对轨道车辆空气弹簧部件施加六自由度的动静态载荷,实现疲劳耐久评估、刚度测量、多自由度响应以及阻尼特性的测量等应用。功能强大的测试加载系统配置优秀的数字控制器以及应用软件,采用先进的机械系统设计以及电液伺服产品,还能够实现轨道车辆的NVH测试以及乘员舒适性评估。

应用

  • 单轴刚度
  • 多轴响应
  • 阻尼系数测量
  • 耐久

测试样件

  • 空气弹簧
  • 气囊
  • 弹性体部件

产品主要特点

创新

利用FlexTest数字控制器与RPC试验应用软件实现动态六自由度协调控制,具有出色的控制品质和系统动态响应能力

耐用

坚固耐用、久经考验的机械结构设计,采用MTS DuraGlide处理工艺的液压作动缸

多样

可以适用各类轨道车辆零部件的类似测试,例如气囊、空气弹簧、弹性体部件等

精准

一体化多轴载荷传感器很大限度提高测量精度、准确性和重复性

技术概要

Air Spring Test system

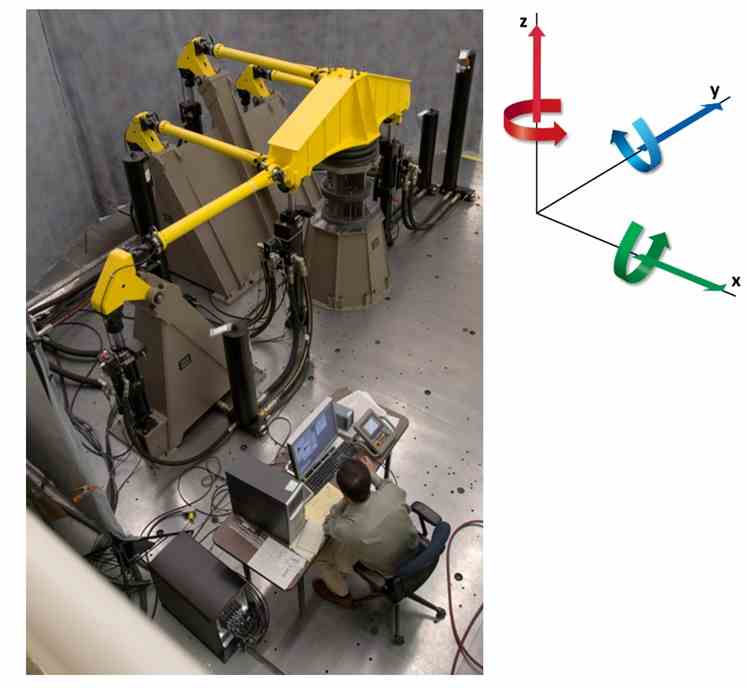

垂向 (z)



载荷(合计)

200 kN

位移

+/- 175 mm

纵向 (x)



载荷(合计)

50 kN

位移

+/- 75 mm

横向 (y)



载荷

75 kN

位移

+/- 125 mm

侧倾

+/- 3.5°

横摆

+/- 3.5°

俯仰

+/- 3.5°
