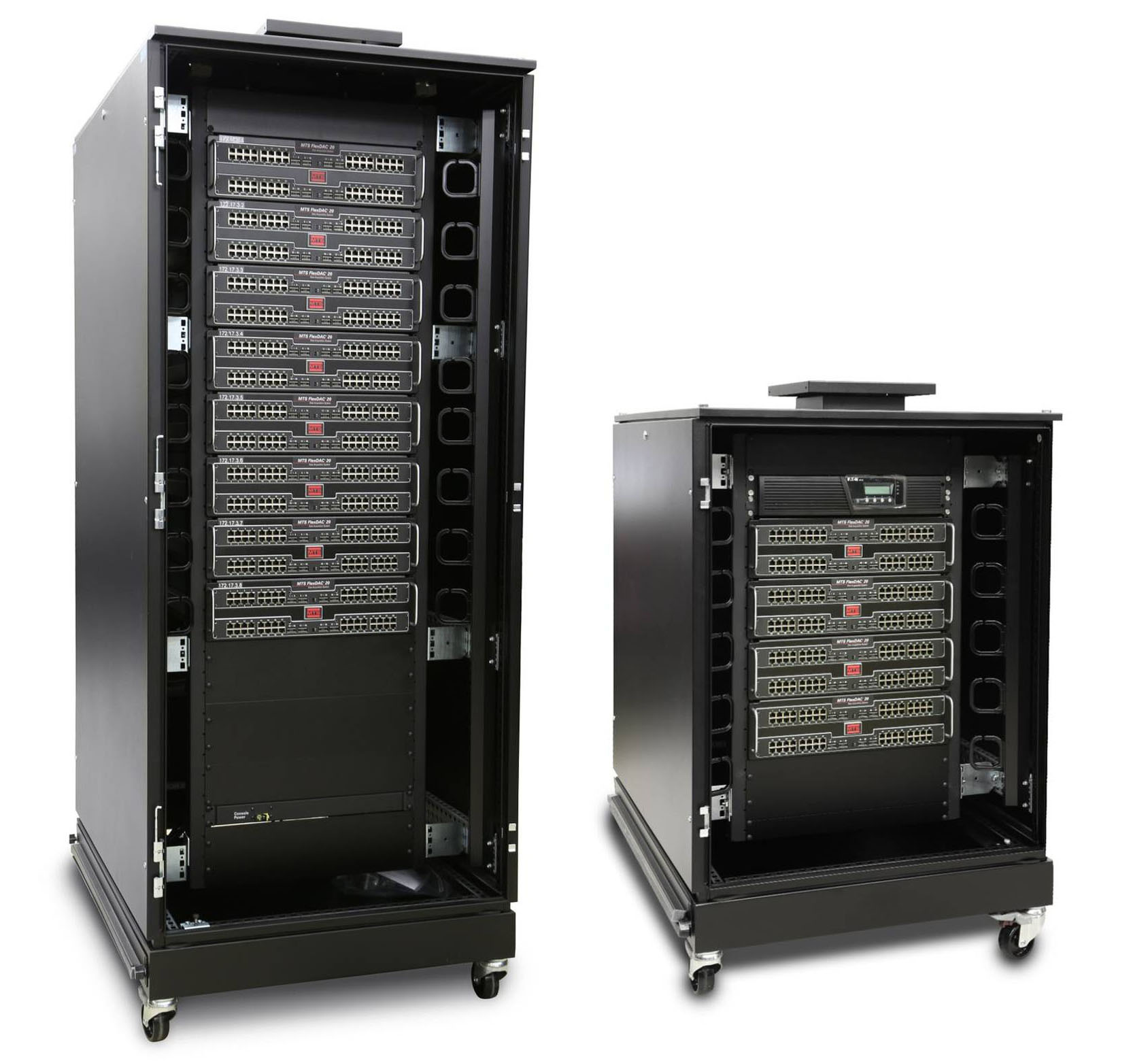

产品主要特点
集成/同步
采用基于硬件的方式与 FlexTest 控制器进行时钟同步，可获得极高的数据精度
用途广泛
在不同的测试任务之间可以任意分配数据采集通道资源，满足从一两个通道到数千通道的数据采集任务
加快测试速度
无需在测试后手动合成数据，从而提高生产效率
准确/可重复
自动标定可快速验证和记录测量精确性
产品对比
48 通道配置
- 每个模块48 个输入通道；
- 单个系统最多拥有 15360 个通道；
- 支持半桥和全桥应变片的长导线损耗补偿；
- 具有过流保护；
- 采用六线制半桥应变片和七线制全桥应变片接线方法；
64 通道装置
- 每个模块具有64 个输入通道；
- 单个系统最多拥有 20480 个采集通道；
- 具有过流保护；
- 支持标准三线1/4桥应变片接线；
- 支持四线半桥应变片和五线全桥应变片接线；
技术概要
|
|

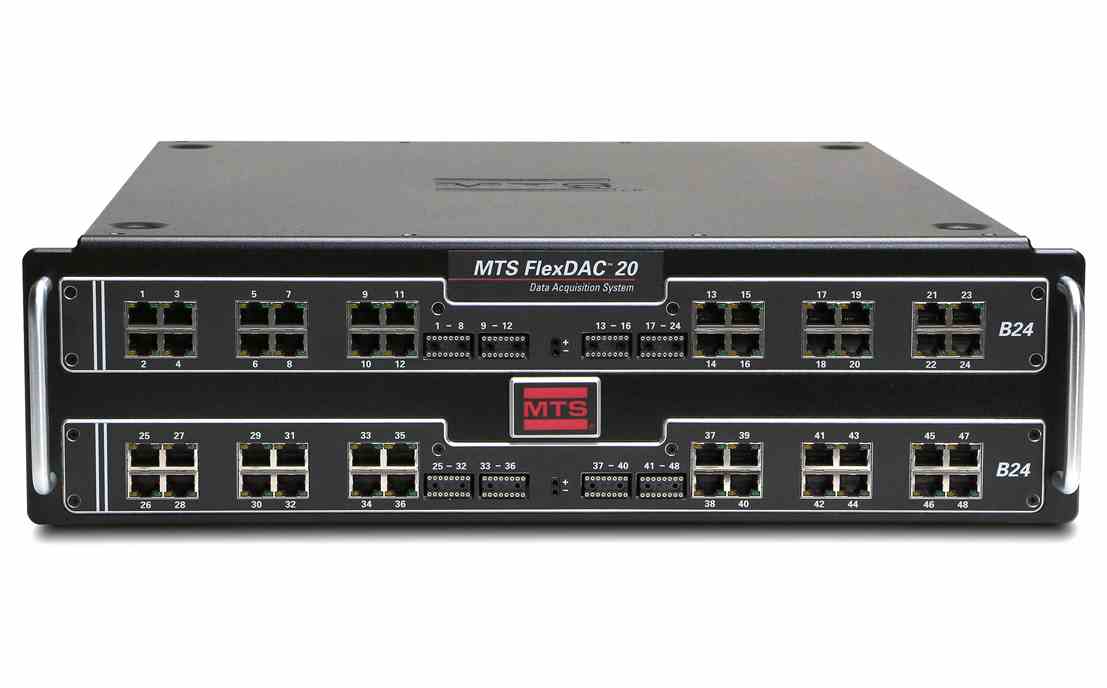

48 通道配置 |
|
一般功能 |
|
|
每个模块的输入通道数 |
48 |
|
单一系统的最大通道数 |
15,360 |
|
输入接口方式 |
RJ-45 |
|
与控制系统同步 |
硬件同步，所有数据采集通道的A/D转换与FlexTest数字控制器同步，或者采用时戳信号同步 |
|
A/D 转换器 |
每通道 24 位 |
|
独立站台 |
最多 4 个 |
|
独立采集速率组 |
每个站 2 个（最多总计 8 个） |
|
支持的传感器 |
1/4 桥、1/2 桥和全桥应变片、载荷传感器、模拟 Temposonics 传感器、弦线电位计和电压输入 +/-11mV、+/-110mV、+/-1.1V、+/-11V |
|
与其他供应商集成 |
是 |
|
网络连接 |
10/100 Base-T 以太网 |
|
尺寸 |
48.26 cm W x 13.21 cm H x 55.5 cm L (19” x 5.2” x 21.85”) |
|
自重(约) |
7.76 kg (17.1 lb) |
|
电气规范 |
|
|
电源 |
100 - 240 V AC，最大 50/60 Hz（250 VA 时） |
|
环境温度 |
0° - 55° C (32 - 131° F) |
|
相对湿度 |
0 - 85%，无冷凝 |
|
高度 |
最高 3,048 m (10,000 ft) |
|
认证 |
CE、EN 61326、EN 61010 |
|
电气规格 |
|
|
激励 |
0.5 V, 1 V, 2 V, 5 V, 7.5 V, 10 V |
|
最大电流 |
70 mA，具有过流保护 |
|
增益 |
1 倍、10 倍、100 倍、1000 倍，每通道独立设置 |
|
温度漂移 |
温度范围内的 ± 0.1% |
|
采样率 |
1 Hz 至 6 kHz，每个工作组可以单独设置采样率，最多可分配8个工作组 |
|
分流校准电阻 |
每通道一个，外部安装在机箱前面，在订购时指定阻值 |
|
外置电阻 |
软件可选外置桥路补全电阻 |
|
后备电阻 |
1k/1k（0.05% 匹配率，2 ppm/°C） |
|
同步线缆最大长度 |
MTS FlexDAC 机箱 和 FlexTest 控制器间距 300m，MTS FlexDAC 机箱之间间距 100 m |
|
同步链限制 |
每条链 160 个 FlexDAC模块（7,680 个通道） |
|
同步链介质 |
Cat5e 以太网线缆 |
|
同步限制 |
允许热插拔，自动主/从检测，对采集组没有线缆限制 |
|
性能 |
|
|
FIFO 数据缓冲 |
75 MB |
|
Tare |
适用于所有通道 |
|
事件/响应动作 |
通过 AeroPro 软件 |
|
极限检测 |
通过 AeroPro 软件 |
|
调理 |
|
|
1/4 桥 |
标准 3 线 |
|
1/4 桥路补全电阻 |
120 Ω、350 Ω、可选用户指定 (0.05%)，按通道设置 |
|
1/2 桥 |
6 线配置 |
|
u全桥 |
7 线配置 |
|
桥型与补全限制 |
无限制，每个通道可单独设置 |
|
激励限制 |
无限制，激励电压可单独设置 |
|
滤波器 |
贝塞尔，巴特沃斯，双极性，带宽可调(最大1kHz)，或选择不使用滤波器 |
|
滤波 |
模拟抗混叠滤波器，可按通道设置数字低通滤波器 |
|
滤波器频率 |
用户自定义，通过AeroPro软件设置 |
|
滤波限制 |
无限制 |
|
引线电阻 |
对于¼桥应变片三线制接法具有导线补偿， 对半桥和全桥型应变片具有长导线激励损耗补偿。 |
|
高应变非线性补偿 |
包含 |
|
产品特点 |
|
|
模块化 |
所有硬件模块可独立或者组合使用，也可以组合其他厂家的产品 |
|
LED |
绿色LED表示软件已正确连接并控制该通道；黄色LED表示激励电压过流保护 |
|
传感器电子数据表 (TEDS) |
支持 IEEE 1451 2 级接口 |
|
数字 I/O |
软件智能IO，可以配置任意通道实现数字IO功能 |
|
|

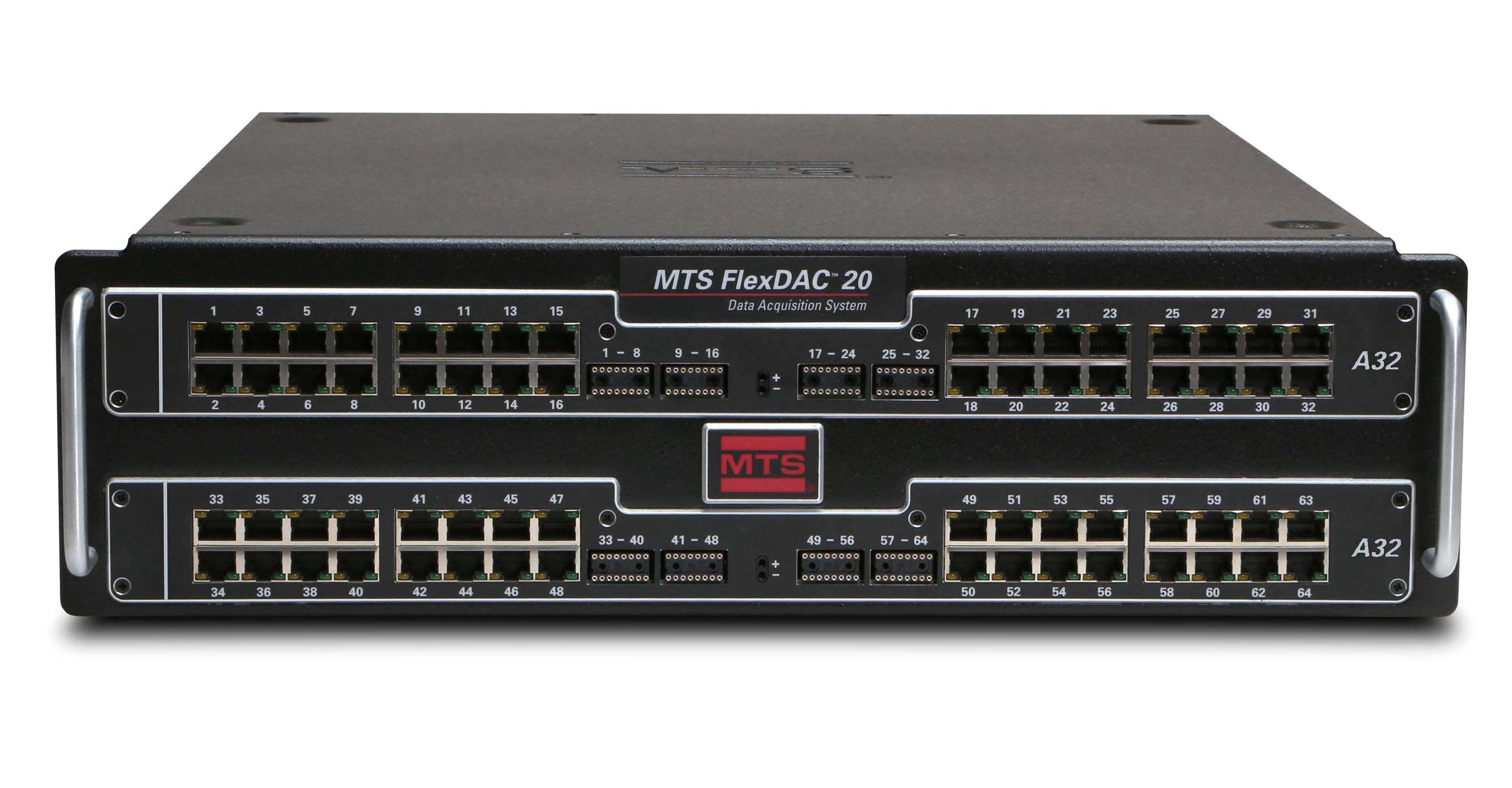

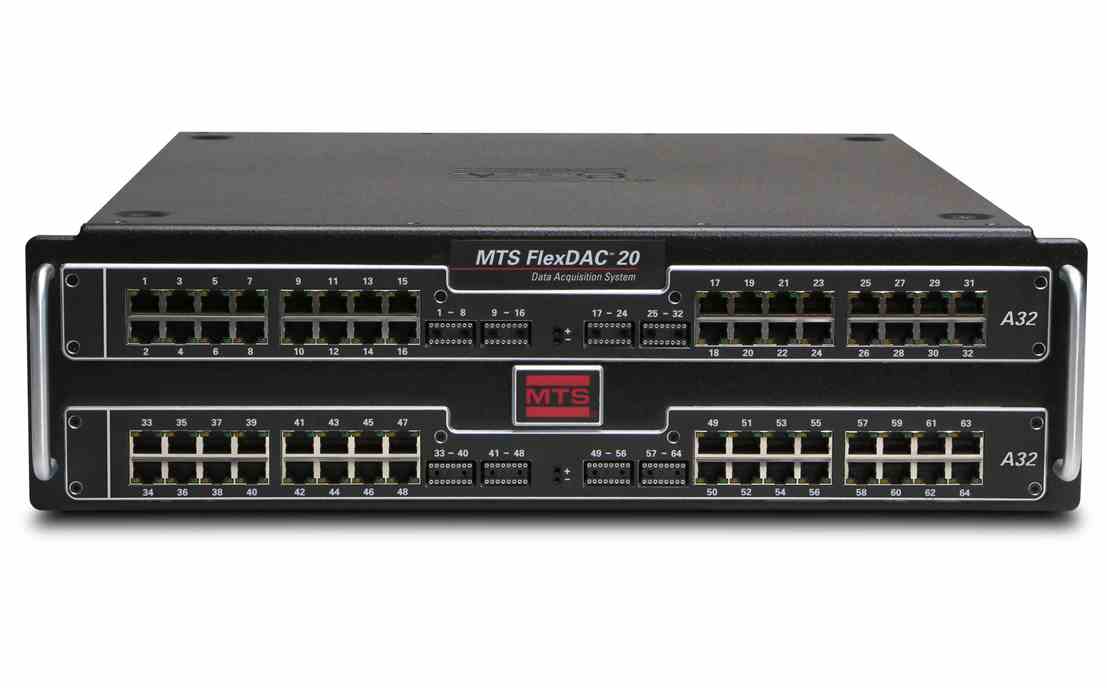

64通道配置 |
|
一般功能 |
|
|
每个模块的输入通道数 |
64 |
|
单一系统的最大通道数 |
20,480 |
|
输入接口方式 |
RJ-45 |
|
与控制系统同步 |
硬件同步，所有数据采集通道的A/D转换与FlexTest数字控制器同步，或者采用时戳信号同步 |
|
A/D 转换器 |
每通道 24 位 |
|
独立站台 |
最多 4 个 |
|
独立采集速率组 |
每个站 2 个（最多总计 8 个） |
|
支持的传感器 |
1/4 桥、1/2 桥和全桥应变片、载荷传感器、模拟 Temposonics 传感器、弦线电位计和电压输入 +/-11mV、+/-110mV、+/-1.1V、+/-11V |
|
与其他供应商集成 |
是 |
|
网络连接 |
10/100 Base-T 以太网 |
|
尺寸 |
48.26 cm W x 13.21 cm H x 55.5 cm L (19” x 5.2” x 21.85”) |
|
自重(约) |
7.76 kg (17.1 lb) |
|
电气规范 |
|
|
电源 |
100 - 240 V AC，最大 50/60 Hz（250 VA 时） |
|
环境温度 |
0° - 55° C (32 - 131° F) |
|
相对湿度 |
0 - 85%，无冷凝 |
|
高度 |
最高 3,048 m (10,000 ft) |
|
认证 |
CE、EN 61326、EN 61010 |
|
电气规格 |
|
|
激励 |
0.5 V, 1 V, 2 V, 5 V, 7.5 V, 10 V |
|
最大电流 |
50 mA，具有过流保护 |
|
增益 |
1 倍、10 倍、100 倍、1000 倍，每通道独立设置 |
|
温度漂移 |
温度范围内的 ± 0.1% |
|
采样率 |
1 Hz 至 6 kHz，每个工作组可以单独设置采样率，最多可分配8个工作组 |
|
分流校准电阻 |
每通道一个，外部安装在机箱前面，需在订购时指定阻值 |
|
外置电阻 |
软件可选外置桥路补全电阻 |
|
后备电阻 |
1k/1k（0.05% 匹配率，2 ppm/°C） |
|
同步线缆最大长度 |
MTS FlexDAC 机箱 和 FlexTest 控制器间距 300m，MTS FlexDAC 机箱之间间距 100 m |
|
同步链限制 |
每条链 160 个 FlexDAC模块（10,240 个通道） |
|
同步链介质 |
Cat5e 以太网线缆 |
|
同步限制 |
允许热插拔，自动主/从检测，对采集组没有线缆限制 |
|
性能 |
|
|
FIFO 数据缓冲 |
75 MB |
|
Tare |
适用于所有通道 |
|
事件/响应动作 |
通过 AeroPro 软件 |
|
极限检测 |
通过 AeroPro 软件 |
|
调理 |
|
|
1/4 桥 |
标准 3 线 |
|
1/4 桥路补全电阻 |
120 Ω、350 Ω、可选用户指定 (0.05%)，按通道设置 |
|
1/2 桥 |
4 线配置 |
|
u全桥 |
5 线配置 |
|
桥型与补全限制 |
无限制，每个通道可单独设置 |
|
激励限制 |
无限制，激励电压可单独设置 |
|
滤波器 |
贝塞尔，巴特沃斯，双极性，带宽可调(最大1kHz)，或选择不使用滤波器 |
|
滤波 |
模拟抗混叠滤波器，可按通道设置数字低通滤波器 |
|
滤波器频率 |
用户自定义，通过AeroPro软件设置 |
|
滤波限制 |
无限制 |
|
引线电阻 |
对于¼桥应变片三线制接法具有导线补偿， 对半桥和全桥型应变片具有长导线激励损耗补偿。 |
|
高应变非线性补偿 |
包含 |
|
产品特点 |
|
|
模块化 |
所有硬件模块可独立或者组合使用，也可以组合其他厂家的产品 |
|
LED |
绿色LED表示软件已正确连接并控制该通道；黄色LED表示激励电压过流保护 |
|
传感器电子数据表 (TEDS) |
支持 IEEE 1451 2 级接口 |
|
数字 I/O |
软件智能IO，可以配置任意通道实现数字IO功能 |
