多轴振动模拟(MAST™ )系统

主页 > 汽车测试系统 > 零部件测试系统 > 多轴振动模拟(MAST™ )系统

多轴振动模拟(MAST™ )系统

无论是车辆工程，航空航天工程还是土木工程， MTS 多轴振动模拟(MAST™ )系统被广泛地应用于各行各业，在可控试验室环境内复现真实世界的六自由度振动现象。该系统包含多功能的六自由度振动系统，FlexTest®数字控制器以及久负盛名的RPC®试验应用软件。

应用

耐久
噪声与振动
振动传输性
驾乘舒适性
模型评估
性能
热学表征
地震认证

测试样件

子系统
电池和电池托架

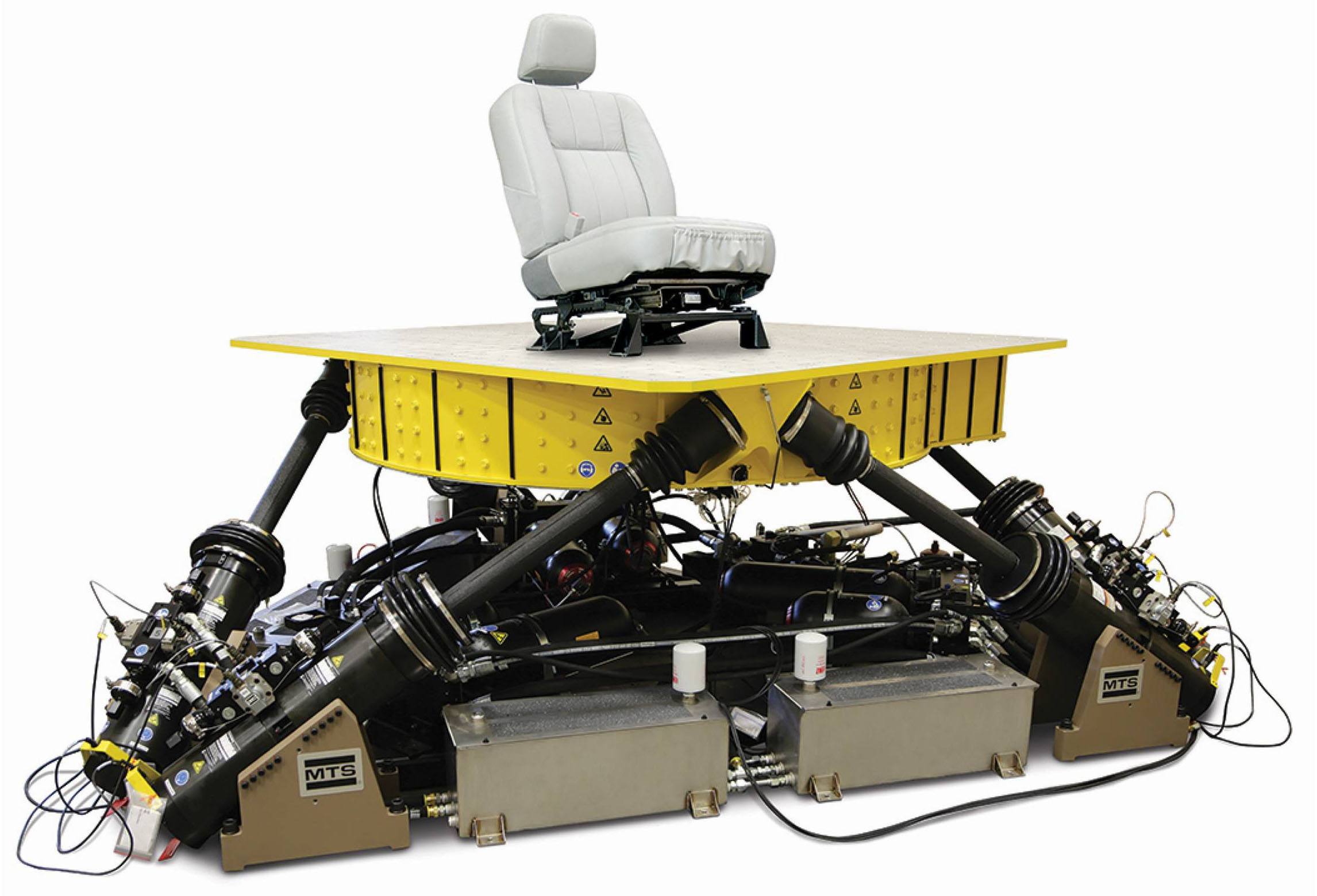

座椅
车身部件
排放系统
冷却系统
发动机悬置
仪表盘和电子设备
燃油箱和储油箱
非建筑结构部件和设备

试验标准

AC156 抗震合格性测试
ISO 12405 锂离子电池测试
ISO 13849-1
ISO 13090-1
ISO 2631-1

查看完整产品信息获取报价

产品主要特点

准确/可重复

质量可靠的电液伺服产品，先进的三参量控制和自由度控制实现精确可重复的测试结果

行业标准

拥有超过40年类似系统的应用经验，拥有庞大的用户群体

用途广泛

用户遍及全球各国，满足各行各业的测试规范要求

安全可靠

集成式液压伺服分油器，包括高性能的安全功能，满足行业规范要求的安全等级级别

产品对比

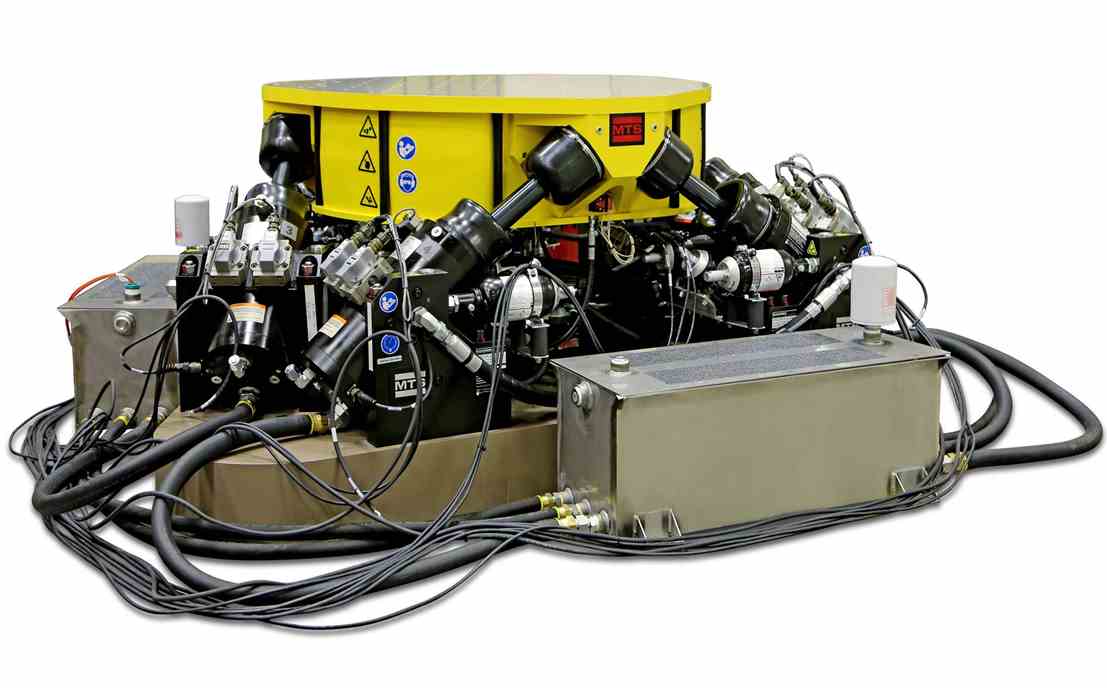

353.10型

台面尺寸：直径1m圆形
有效负载：最大500kg
系统带宽：0.8～500Hz
可集成环境舱
可集成消音室
应用
- 耐久
- NVH
- 异响

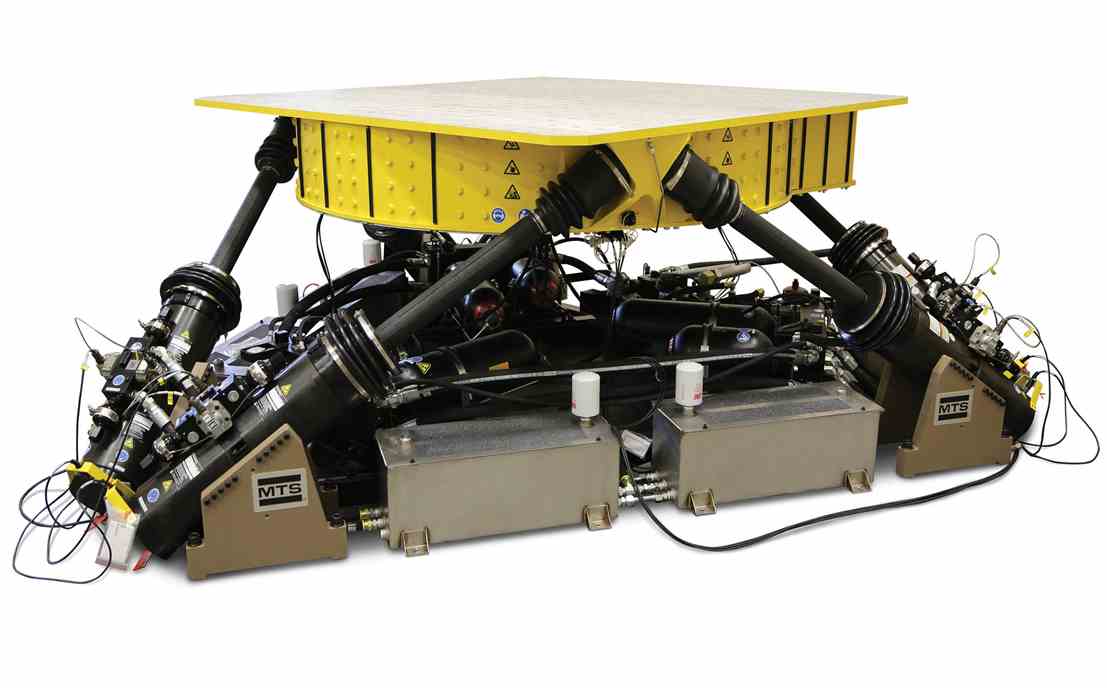

353.20型

台面尺寸：2m直径圆形或2.2m方形
有效负载：最大1000kg
带宽：0.8～150Hz
可集成环境舱
可集成消音室
应用
- 耐久
- 舒适性
- NVH
- 异响

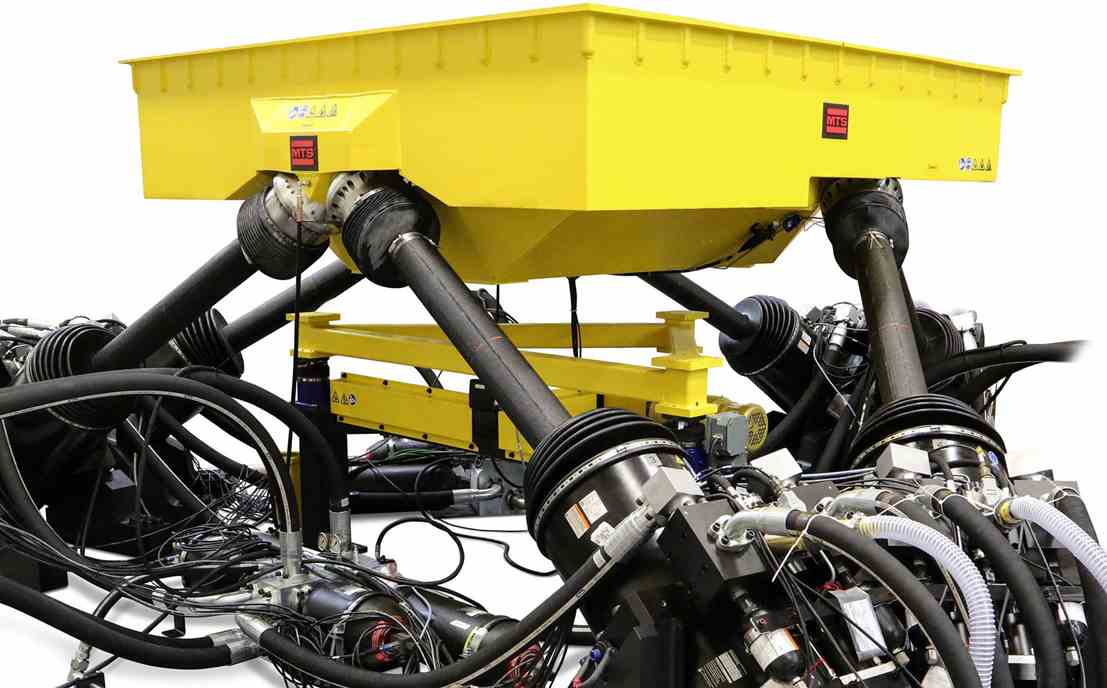

353.50型

台面尺寸：2.5m方形
有效负载：最大3000kg
控制带宽：0.8～100Hz
应用：
- 耐久
- 非建筑结构抗震研究

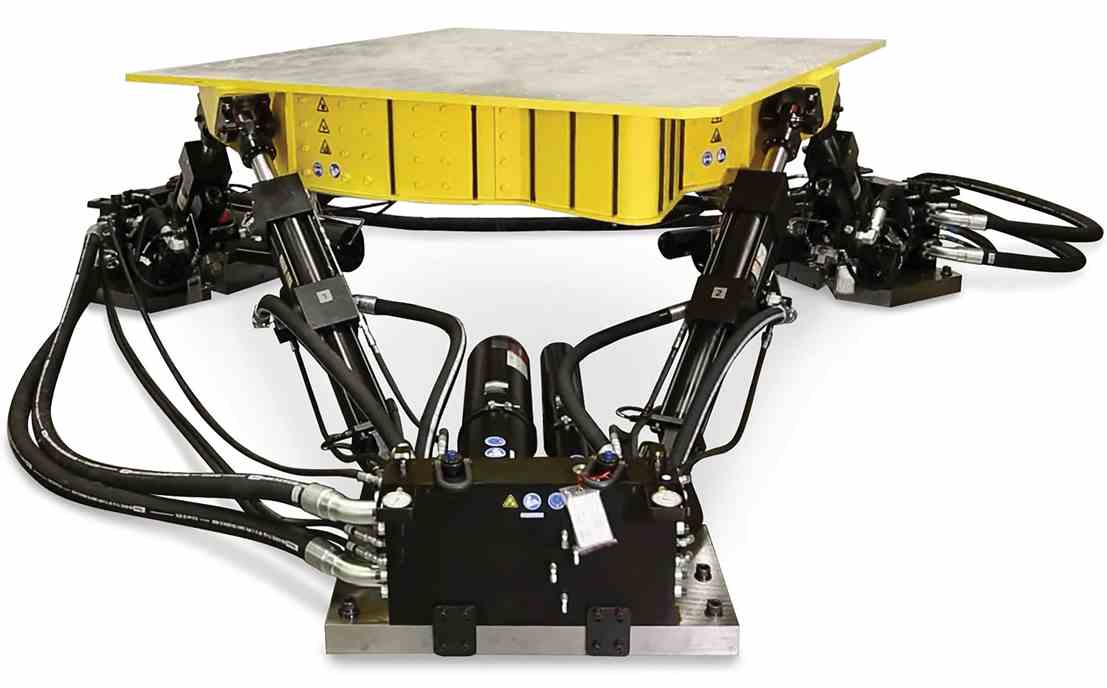

354.20型

台面尺寸：2m直径圆形或2.2m方形
有效负载：最大2000kg
带宽：0.8～100Hz
应用
- 重载耐久
- 非建筑结构抗震研究
- NVH

精选案例研究

CED Caligny：倡导多自由度测试方法

动态认证实验室 (DCL)

技术概要

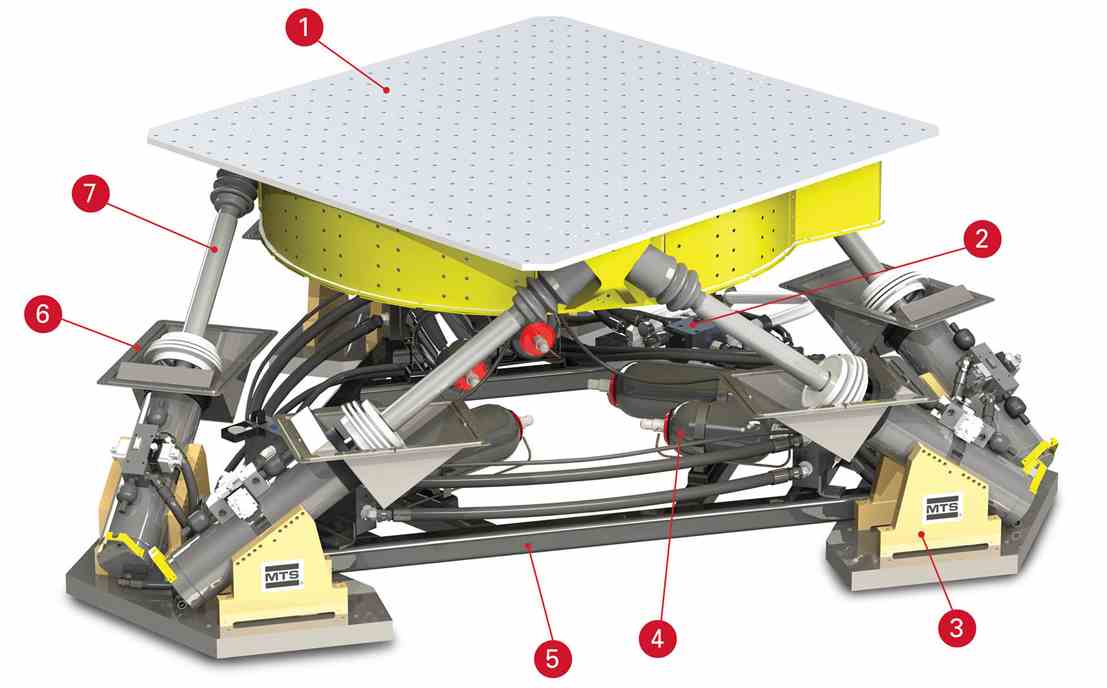

台面
集成式液压控制阀块，可选配隔震功能
固定式作动缸总成
紧耦合蓄能器
安装框架
选配环境舱底板接口
球铰和连杆总成

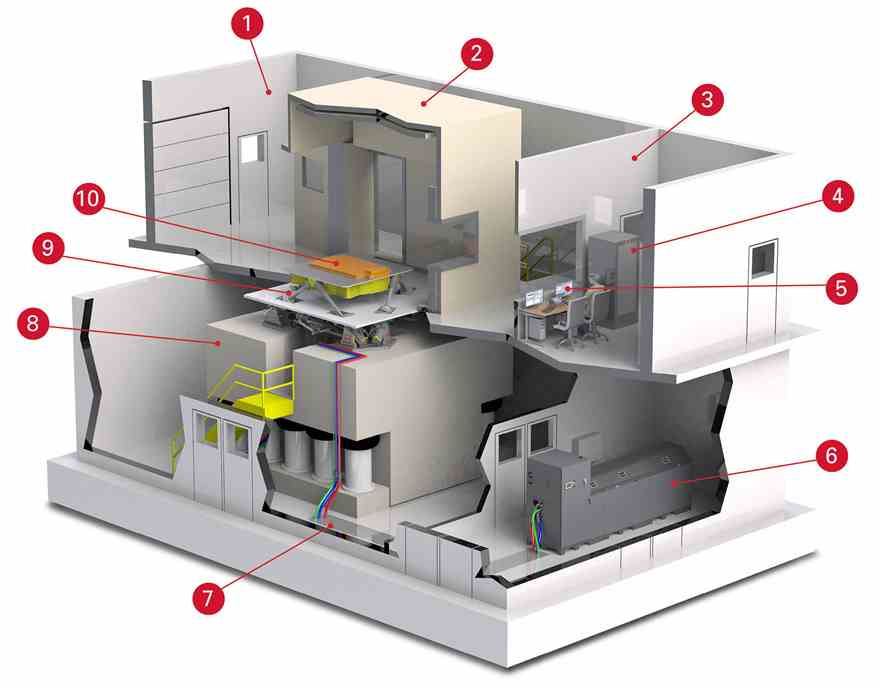

试验室
环境舱
控制间
FlexTest 控制器
计算机与RPC Pro 软件
SilentFlo 液压油源
硬管路
反力基础
MAST 系统

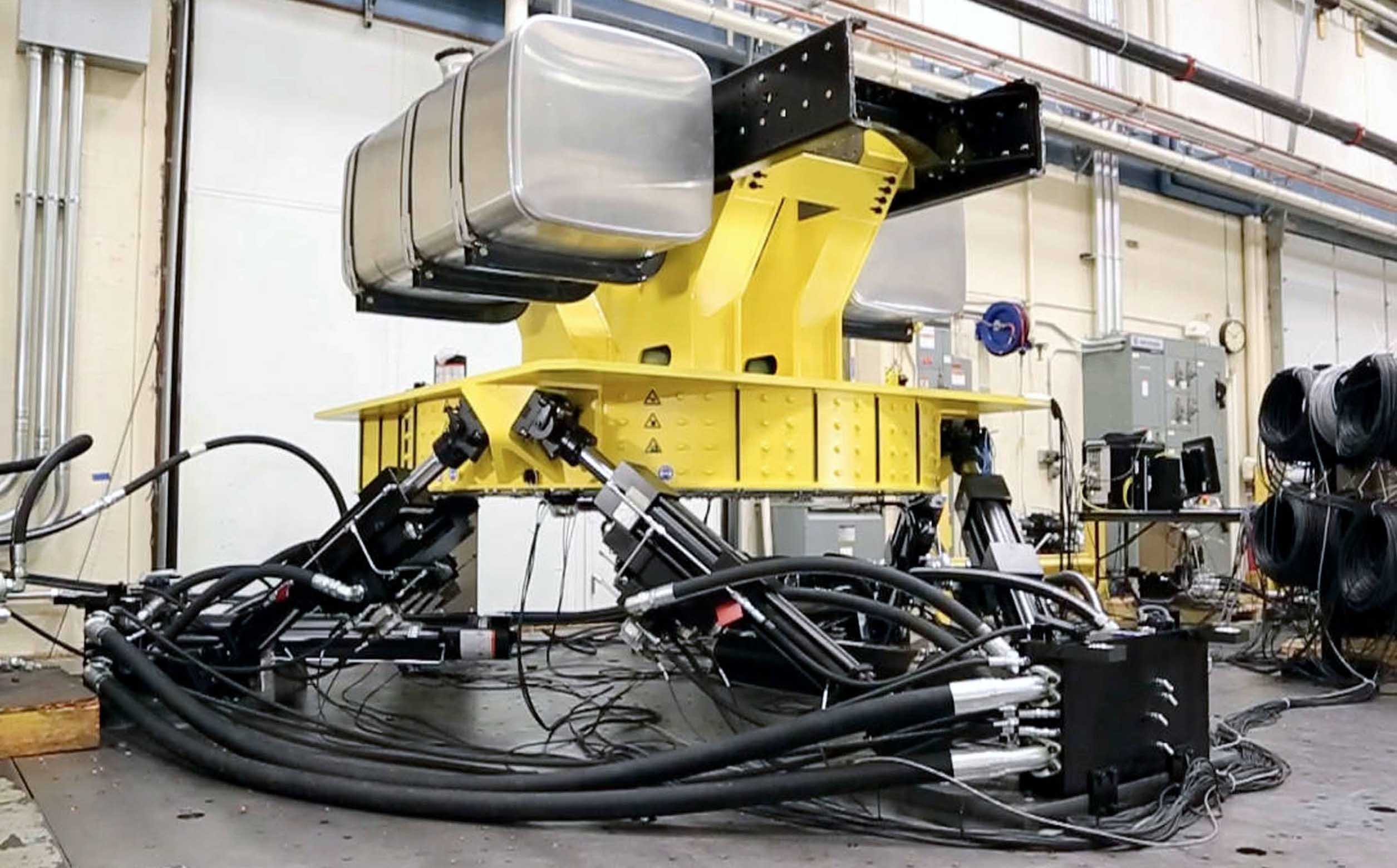

动力电池包

	单位	353.10 圆形工作台
台面尺寸	mm	1.0 直径
	ft	3.3 直径
工作频率范围（空台面）	Hz	0.8-500
工作频率范围（最大有效负载）	Hz	0.8-250
最大有效负载	kg	500
	lb	1102
工作台安装界面	mm	100 x 100
	in	3.94 x 3.94
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	22.2
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	5.0
线性位移
垂向 (Z)	± mm	36
	± in	1.42
横向 (Y)	± mm	31
	± in	1.22
纵向 (X)	± mm	35
	± in	1.38
角位移
滚动	± deg	4.6
俯仰	± deg	4.1
偏航	± deg	3.5
线性速度
垂向 (Z)	mm/s	950
	in/s	37.4
横向 (Y)	mm/s	850
	in/s	33.47
纵向 (X)	mm/s	850
	in/s	33.47
角速度
滚动	deg/s	140
俯仰	deg/s	130
偏航	deg/s	105
线性加速度（空台面）
垂向 (Z)	g	27.0
横向 (Y)	g	19.5
纵向 (X)	g	21.0
线性加速度（最大有效负载）
垂向 (Z)	g	10.0
横向 (Y)	g	7.0
纵向 (X)	g	7.8

	单位	353.20 圆形工作台	353.20 方形工作台
台面尺寸	mm	2.0 直径	2.2 x 2.2
	ft	6.8 直径	7.2 x 7.2
工作频率范围（空台面）	Hz	0.8-150	0.8-150
工作频率范围（最大有效负载）	Hz	0.8-100	0.8-100
最大有效负载	kg	680	680
	lb	1499	1499
工作台安装界面	mm	100 x 100	100 x 100
	in	3.94 x 3.94	3.94 x 3.94
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	70.6	70.6
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	15.9	15.9
线性位移
垂向 (Z)	± mm	145	145
	± in	5.71	5.71
横向 (Y)	± mm	115	115
	± in	4.53	4.53
纵向 (X)	± mm	130	130
	± in	5.12	5.12
角位移
滚动	± deg	8.5	8.5
俯仰	± deg	7.5	7.5
偏航	± deg	6	6
线性速度
垂向 (Z)	mm/s	1200	1200
	in/s	47.24	47.24
横向 (Y)	mm/s	900	900
	in/s	35.43	35.43
纵向 (X)	mm/s	1000	1000
	in/s	39.37	39.37
角速度
滚动	deg/s	78	78
俯仰	deg/s	70	70
偏航	deg/s	50	50
线性加速度（空台面）
垂向 (Z)	g	18.1	16.0
横向 (Y)	g	14.1	12.5
纵向 (X)	g	16.7	14.8
线加速度（最大有效负载）
垂向 (Z)	g	11.1	10.3
横向 (Y)	g	8.6	8.0
纵向 (X)	g	10.2	9.5

	单位	353.20 HP 圆形工作台	353.20 HP 方形工作台
台面尺寸	mm	2.0 直径	2.2 x 2.2
	ft	6.8 直径	7.2 x 7.2
工作频率范围（空台面）	Hz	0.8-150	0.8-150
工作频率范围（最大有效负载）	Hz	0.8-100	0.8-100
最大有效负载	kg	1000	1000
	lb	2205	2205
工作台安装界面	mm	100 x 100	100 x 100
	in	3.94 x 3.94	3.94 x 3.94
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	70.6	70.6
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	15.9	15.9
线性位移
垂向 (Z)	± mm	140	140
	± in	5.51	5.51
横向 (Y)	± mm	110	110
	± in	4.33	4.33
纵向 (X)	± mm	125	125
	± in	4.92	4.92
角位移
滚动	± deg	8	8
俯仰	± deg	7	7
偏航	± deg	5.5	5.5
线性速度
垂向 (Z)	mm/s	1200	1200
	in/s	47.24	47.24
横向 (Y)	mm/s	900	900
	in/s	35.43	35.43
纵向 (X)	mm/s	1000	1000
	in/s	39.37	39.37
角速度
滚动	deg/s	78	78
俯仰	deg/s	70	70
偏航	deg/s	50	50
线性加速度（空台面）
垂向 (Z)	g	18.1	16.0
横向 (Y)	g	14.1	12.5
纵向 (X)	g	16.7	14.8
线性加速度（最大有效负载）
垂向 (Z)	g	9.4	8.8
横向 (Y)	g	7.3	6.8
纵向 (X)	g	8.7	8.1

	单位	353.50 方形工作台
台面尺寸	mm	2.5 x 2.5
	ft	8.2 x 8.2
工作频率范围（空台面）	Hz	0.8-100
工作频率范围（最大有效负载）	Hz	0.8-100
最大有效负载	kg	3000
	lb	6600
工作台安装界面	mm	200 x 200
	in	7.9 x 7.9
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	250
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	56.2
线性位移
垂向 (Z)	± mm	164
	± in	6.46
横向 (Y)	± mm	170
	± in	6.69
纵向 (X)	± mm	200
	± in	7.87
角位移
滚动	± deg	10
俯仰	± deg	10
偏航	± deg	8.4
线速度
垂向 (Z)	mm/s	2180
	in/s	85.83
横向 (Y)	mm/s	1800
	in/s	70.87
纵向 (X)	mm/s	1740
	in/s	68.5
角速度
滚动	deg/s	110
俯仰	deg/s	110
偏航	deg/s	90
线性加速度(空台面)
垂向 (Z)	g	16.0
横向 (Y)	g	8.5
纵向 (X)	g	7.5
线性加速度 (最大有效负载）
垂向 (Z)	g	9.5
横向 (Y)	g	5.5
纵向 (X)	g	6.0

	单位	354.20 方形工作台
台面尺寸	mm	2.2 x 2.2
	ft	7.2 x 7.2
工作频率范围（空台面）	Hz	0.8-100
工作频率范围（最大有效负载）	Hz	0.8-100
最大有效负载	kg	2000
	lb	4409
工作台安装界面	mm	100 x 100
	in	3.94 x 3.94
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	67
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	15.1
线性位移
垂向 (Z)	± mm	140
	± in	5.51
横向 (Y)	± mm	110
	± in	4.33
纵向 (X)	± mm	125
	± in	4.92
角位移
滚动	± deg	9
俯仰	± deg	8
偏航	± deg	6
线速度
垂向 (Z)	mm/s	1700
	in/s	66.93
横向 (Y)	mm/s	1300
	in/s	51.18
纵向 (X)	mm/s	1350
	in/s	53.15
角速度
滚动	deg/s	78
俯仰	deg/s	70
偏航	deg/s	50
线性加速度（空台面）
垂向 (Z)	g	15.9
横向 (Y)	g	11.6
纵向 (X)	g	12.8
线性加速度（最大有效负载）
垂向 (Z)	g	6.0
横向 (Y)	g	4.2
纵向 (X)	g	4.8

	单位	353.10 圆形工作台	353.20 圆形工作台	353.20 HP 圆形工作台	353.20 方形工作台	353.20 HP 方形工作台	353.50 方形工作台	354.20 方形工作台
台面尺寸	mm	1.0 直径	2.0 直径	2.0 直径	2.2 x 2.2	2.2 x 2.2	2.5 x 2.5	2.2 x 2.2
	ft	3.3 直径	6.8 直径	6.8 直径	7.2 x 7.2	7.2 x 7.2	8.2 x 8.2	7.2 x 7.2
工作频率范围(空台面)	Hz	0.8-500	0.8-150	0.8-150	0.8-150	0.8-150	0.8-100	0.8-100
工作频率范围(最大有效负载）	Hz	0.8-250	0.8-100	0.8-100	0.8-100	0.8-100	0.8-100	0.8-100
最大有效负载	kg	500	680	1000	680	1000	3000	2000
	lb	1102	1499	2205	1499	2205	6600	4409
工作台安装界面	mm	100 x 100	100 x 100	100 x 100	100 x 100	100 x 100	200 x 200	100 x 100
	in	3.94 x 3.94	3.94 x 3.94	3.94 x 3.94	3.94 x 3.94	3.94 x 3.94	7.9 x 7.9	3.94 x 3.94
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kN	22.2	70.6	70.6	70.6	70.6	250	67
作动缸峰值出力 172 bar - 353.10 210 bar - 353.20 & 354.20	kip	5.0	15.9	15.9	15.9	15.9	56.2	15.1
线性位移
垂向 (Z)	± mm	36	145	140	145	140	164	140
	± in	1.42	5.71	5.51	5.71	5.51	6.46	5.51
横向 (Y)	± mm	31	115	110	115	110	170	110
	± in	1.22	4.53	4.33	4.53	4.33	6.69	4.33
纵向 (X)	± mm	35	130	125	130	125	200	125
	± in	1.38	5.12	4.92	5.12	4.92	7.87	4.92
角位移
滚动	± deg	4.6	8.5	8	8.5	8	10	9
俯仰	± deg	4.1	7.5	7	7.5	7	10	8
偏航	± deg	3.5	6	5.5	6	5.5	8.4	6
线速度
垂向 (Z)	mm/s	950	1200	1200	1200	1200	2180	1700
	in/s	37.4	47.24	47.24	47.24	47.24	85.83	66.93
横向 (Y)	mm/s	850	900	900	900	900	1800	1300
	in/s	33.47	35.43	35.43	35.43	35.43	70.87	51.18
纵向 (X)	mm/s	850	1000	1000	1000	1000	1740	1350
	in/s	33.47	39.37	39.37	39.37	39.37	68.5	53.15
角速度
滚动	deg/s	140	78	78	78	78	110	78
俯仰	deg/s	130	70	70	70	70	110	70
偏航	deg/s	105	50	50	50	50	90	50
线性加速度 (空台面)
垂向 (Z)	g	27.0	18.1	18.1	16.0	16.0	16.0	15.9
横向 (Y)	g	19.5	14.1	14.1	12.5	12.5	8.5	11.6
纵向 (X)	g	21.0	16.7	16.7	14.8	14.8	7.5	12.8
线性加速度 (最大有效负载)
垂向 (Z)	g	10.0	11.1	9.4	10.3	8.8	9.5	6.0
横向 (Y)	g	7.0	8.6	7.3	8.0	6.8	5.5	4.2
纵向 (X)	g	7.8	10.2	8.7	9.5	8.1	6.0	4.8

充分利用您的投资

我们的专家随时准备提供帮助，为您的企业正常运行保驾护航。

了解有关软件支持计划的更多信息

使用 MTS 校准服务提高数据完整性

了解我们的咨询和工程服务团队

借助 MTS 日常维护提高生产率并延长正常运行时间

立即联系 MTS 业务代表

多轴振动模拟测试系统是半定制测试系统，需要根据实际使用需求进行调整产品配置或者与现有测试系统、试验室集成，如您需要了解更多详细信息，我们可随时为您提供帮助。
