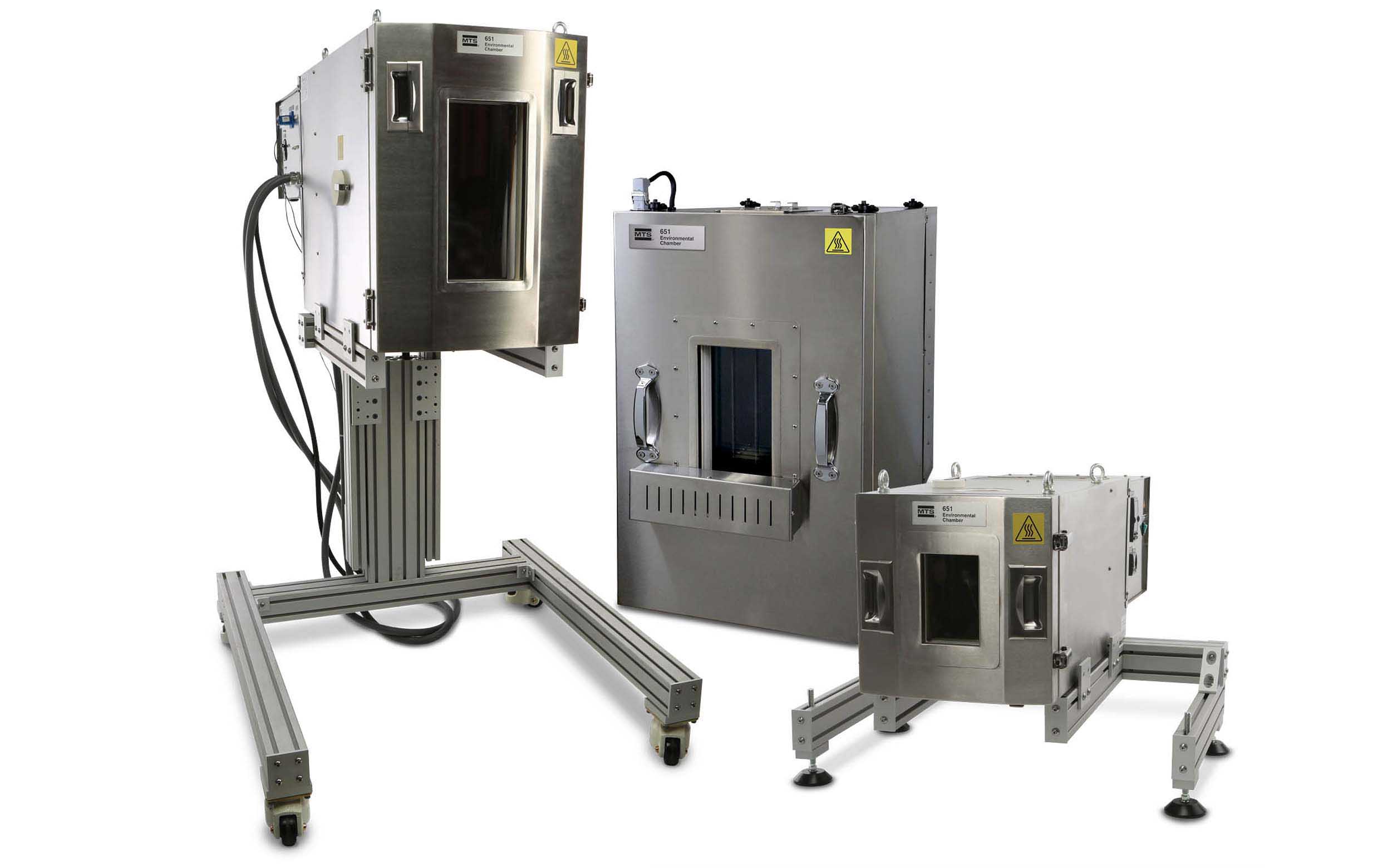

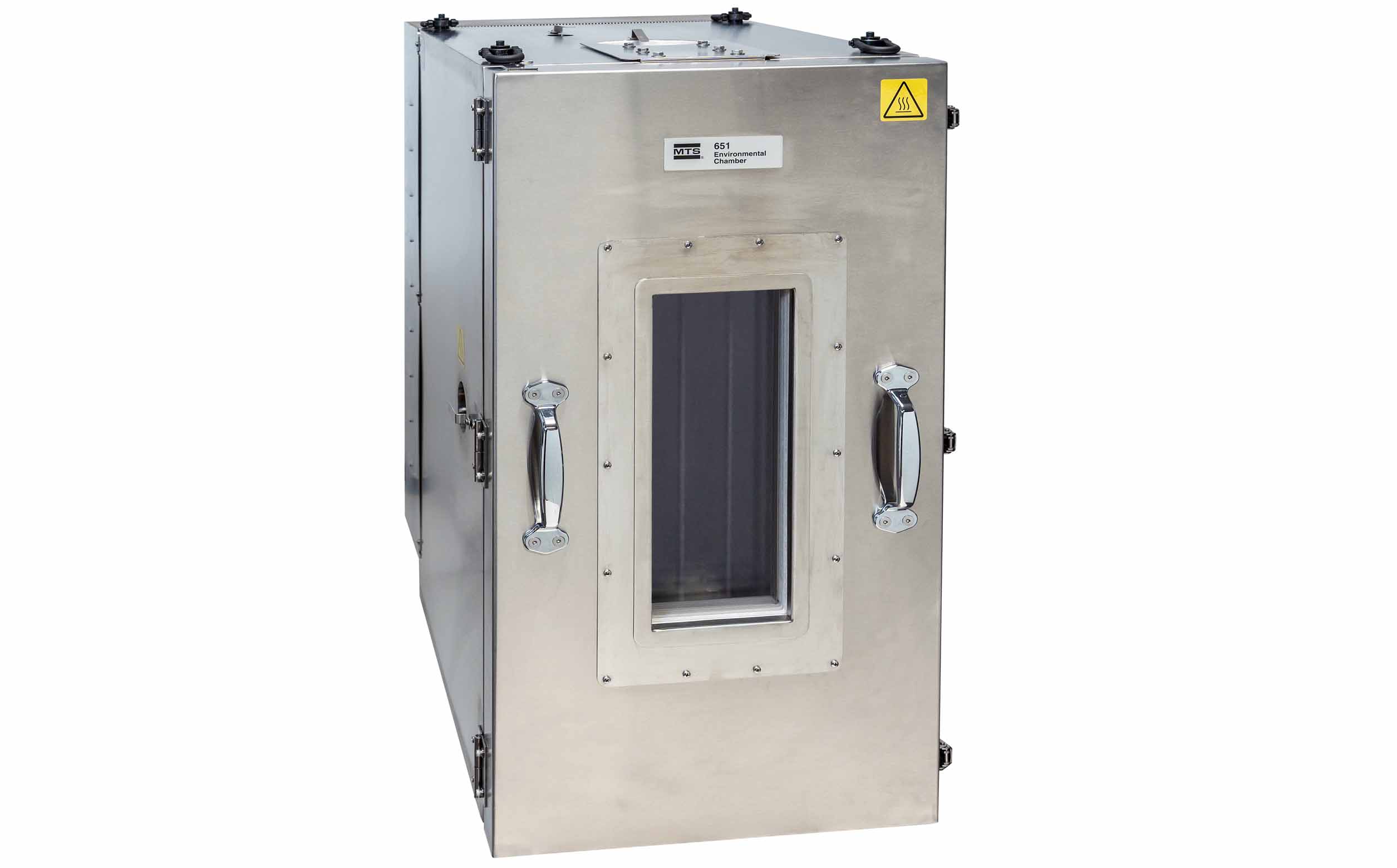

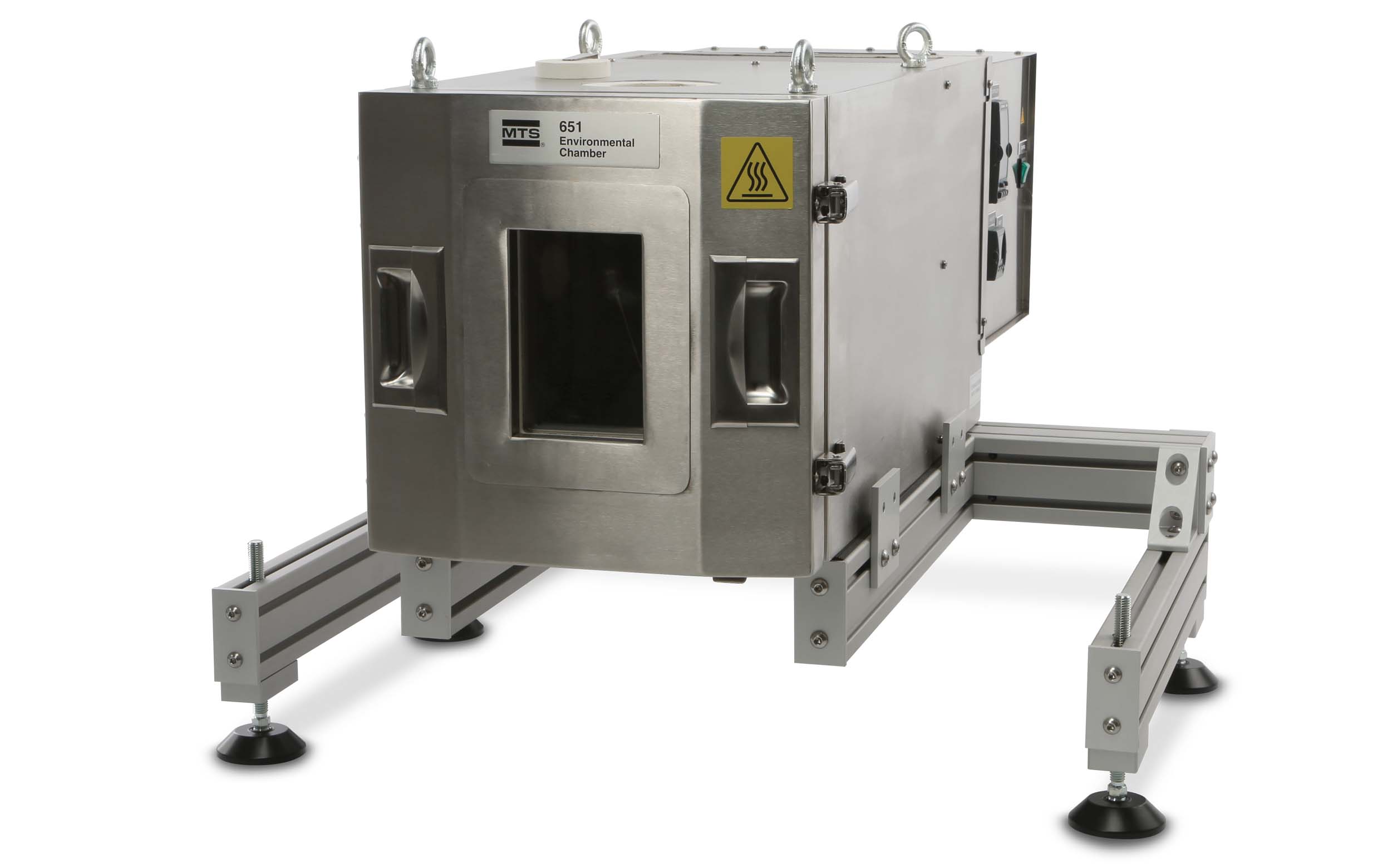

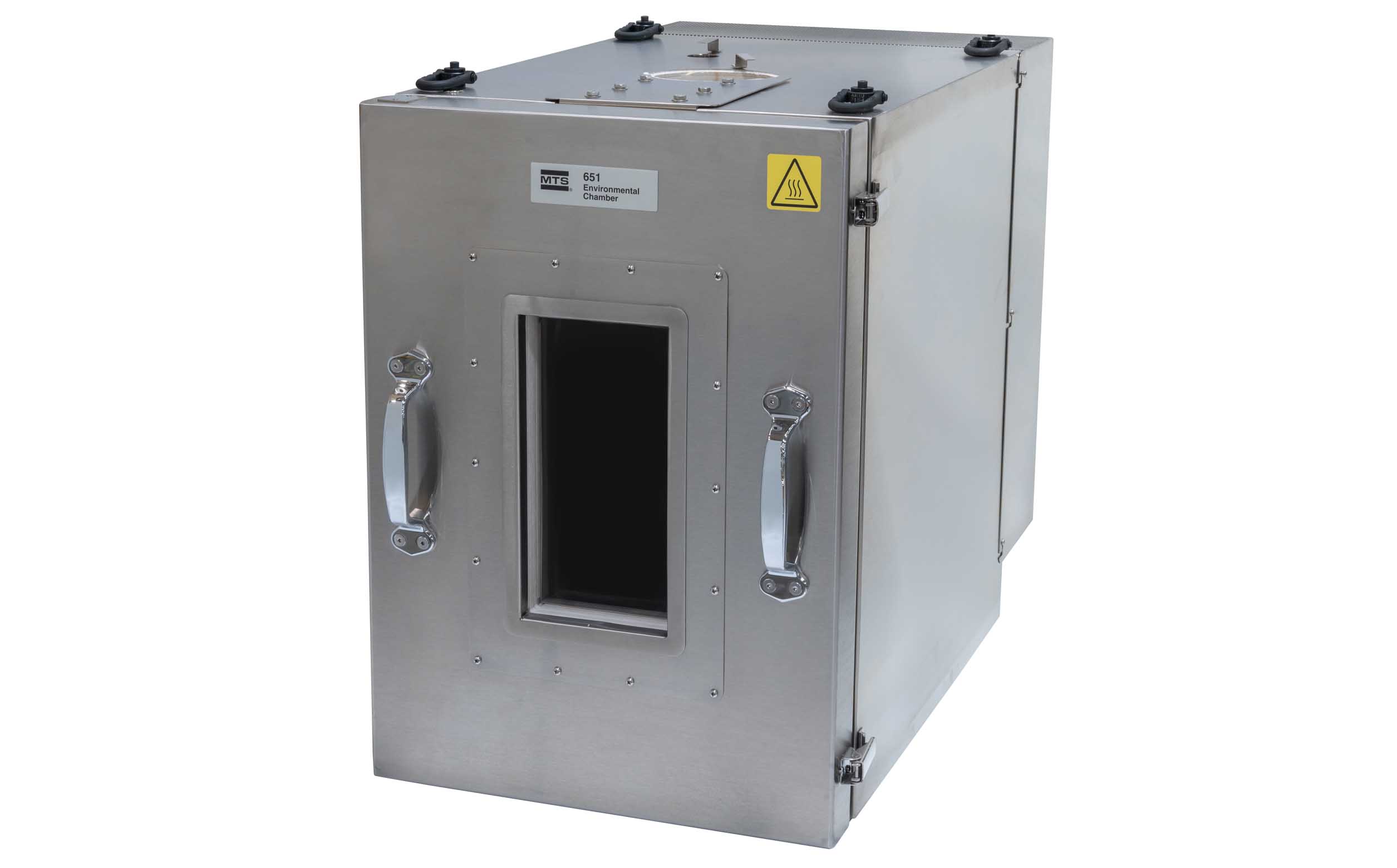

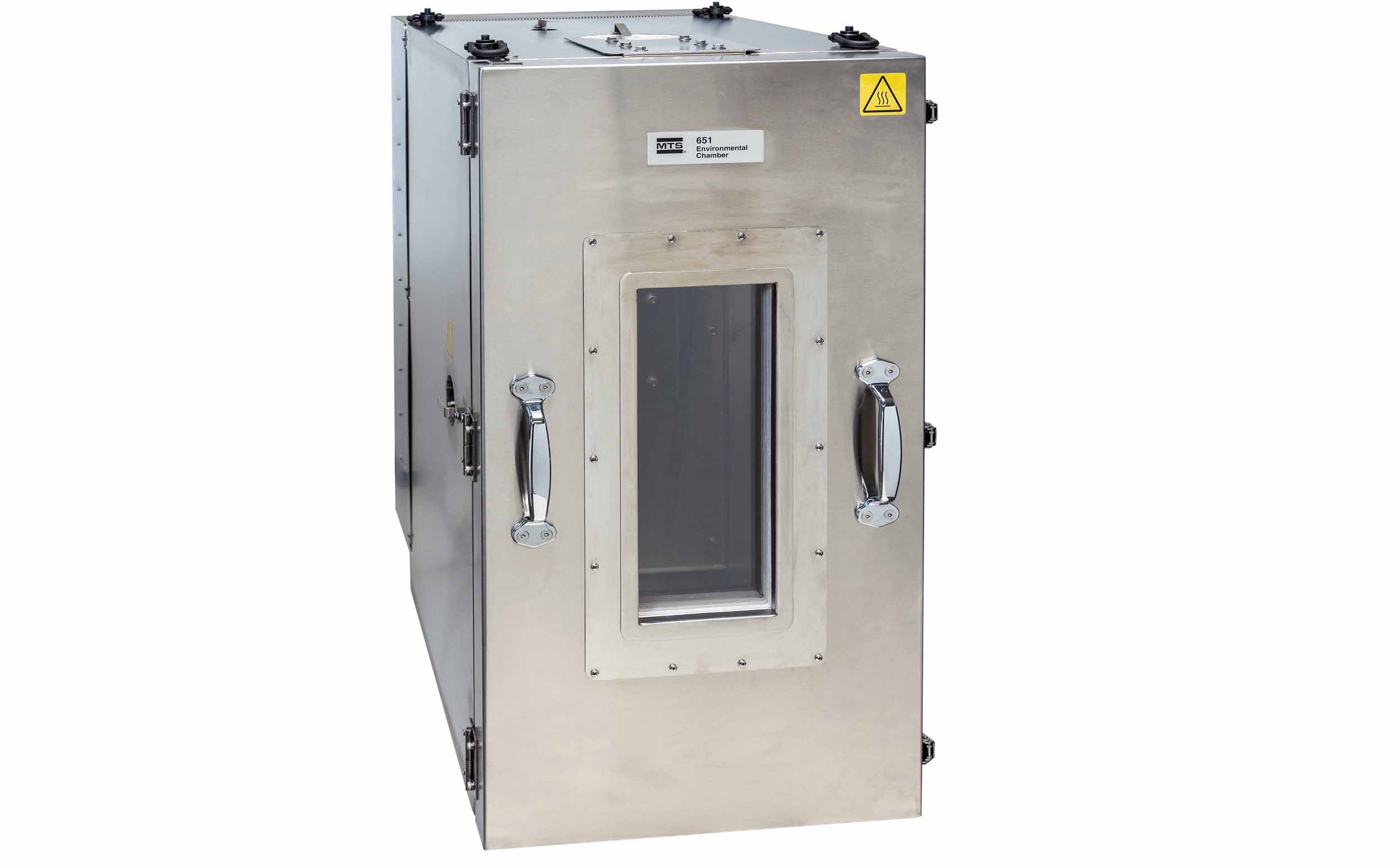

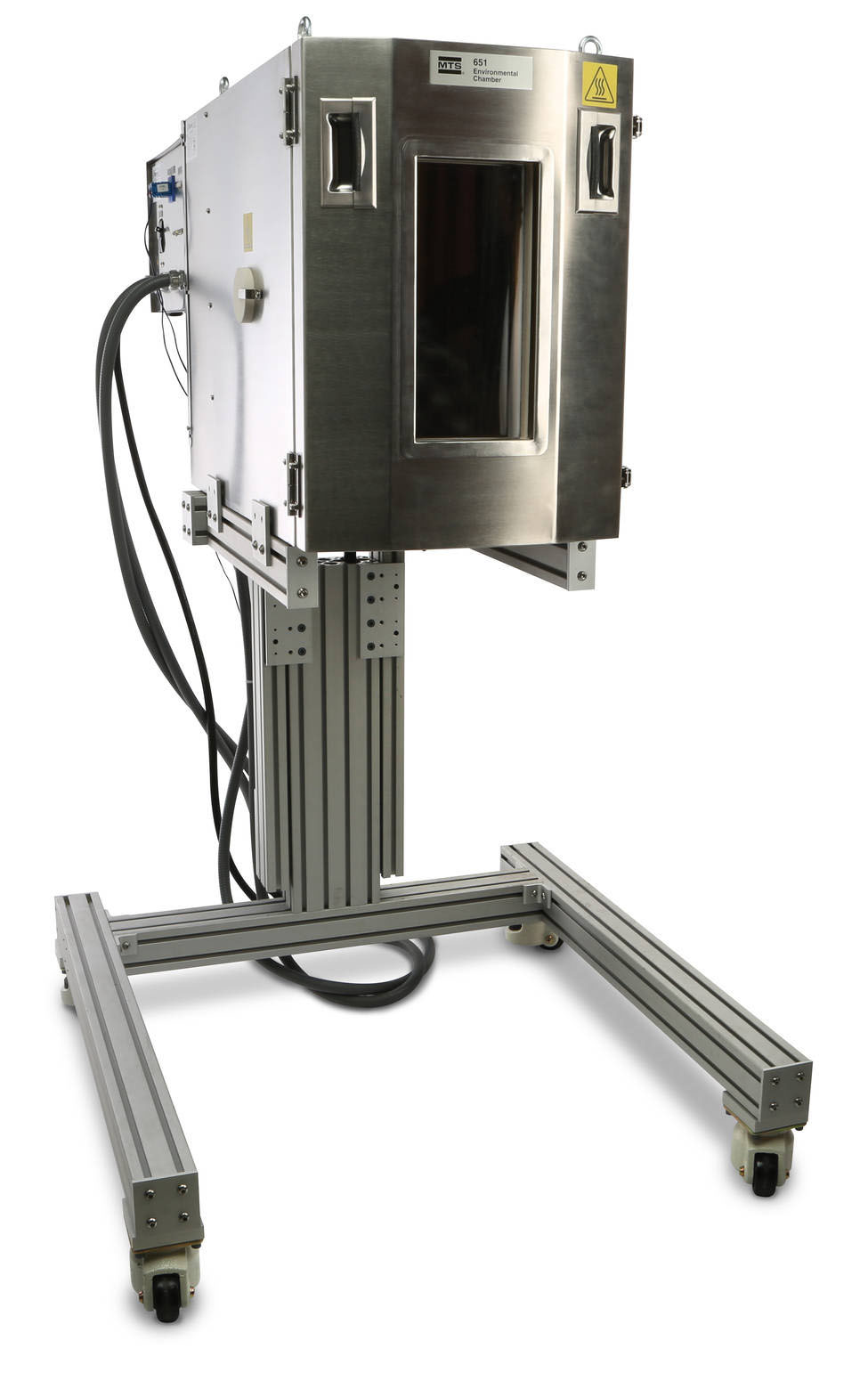

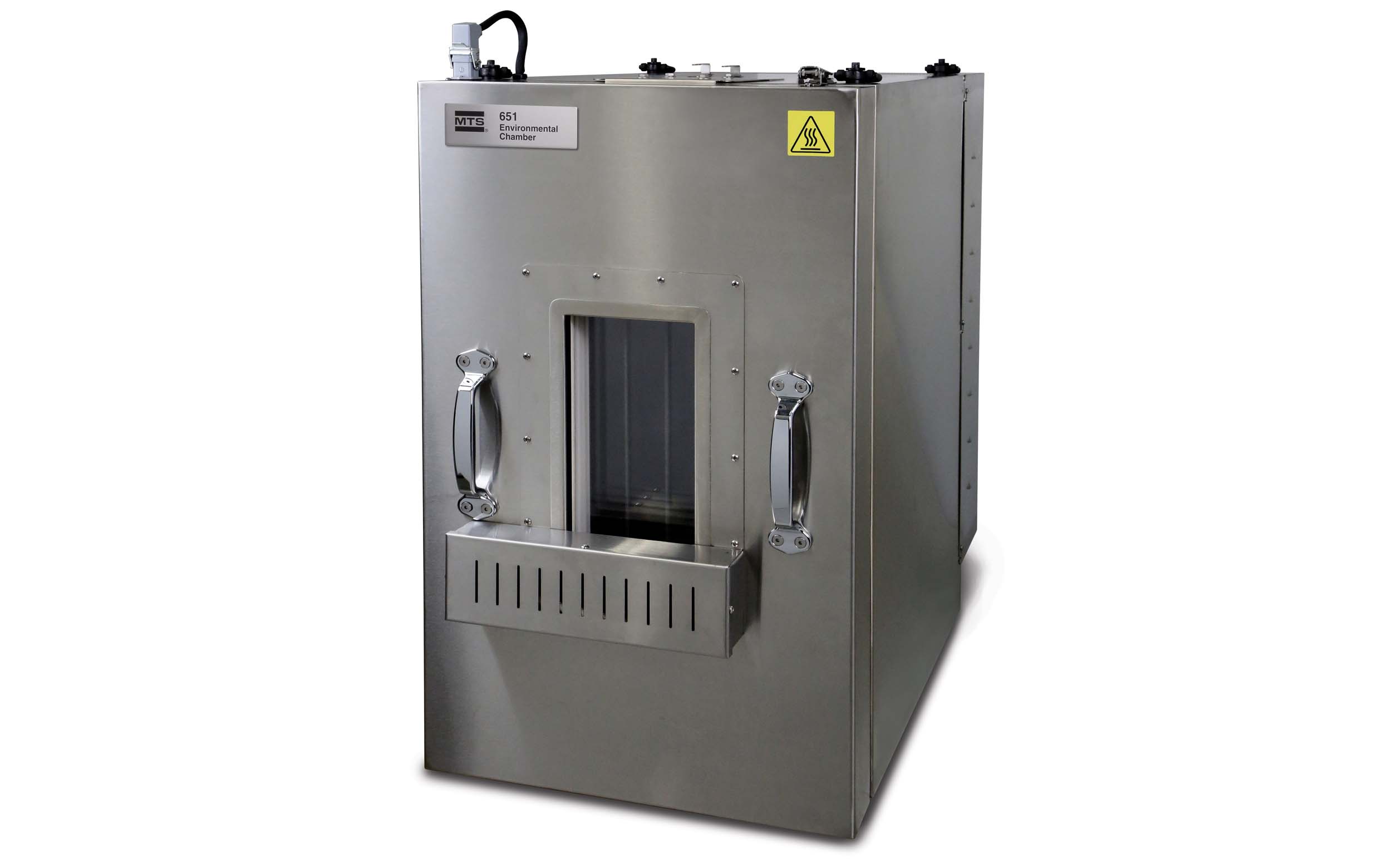

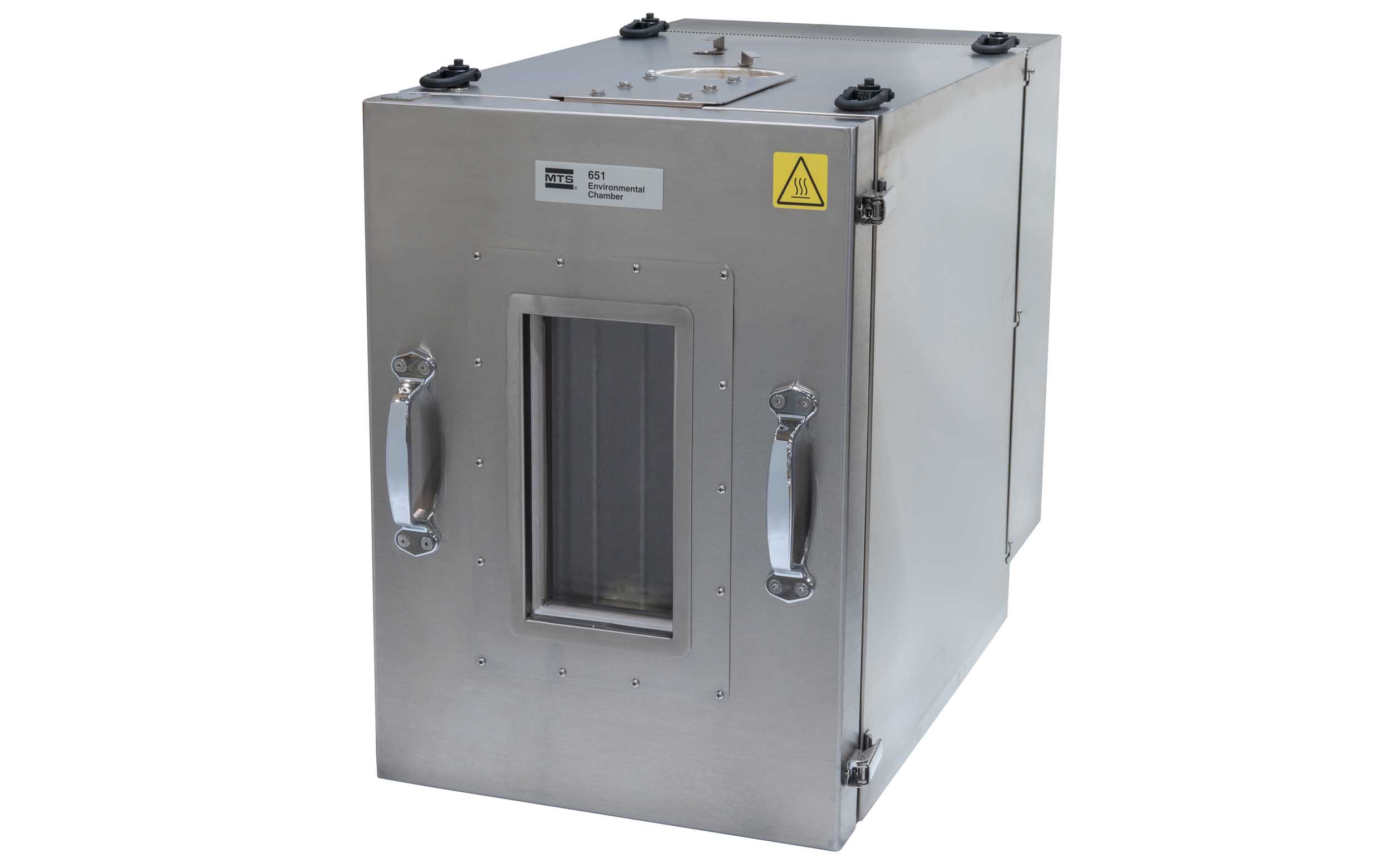

651 系列环境箱

在进行力学性能试验时，MTS 651系列环境箱产品可以准确复现材料或者制品样件的真实服役温度条件，试验工程师或者研究人员能够得到更加准确的力学性能试验结果，对研发的产品在现实世界中的表现充满信心。

应用

测试样件

试验标准

ASTM D3039
ASTM D3518
ASTM D5023
ASTM D5024
ASTM D5026
ASTM D5418
ASTM D5992
ASTM D6272
ASTM D7028
ASTM D7264
ASTM E21
ISO 14125
ISO 6892-2
ISO 14129
ISO 527-4
ISO 527-5
ISO 6721-4
ISO 6721-5
ISO 6721-12
EN 2562
EN 2597
EN 2746
EN 6031

查看完整产品信息获取报价

产品主要特点

精确/可重复

满足中低温度环境模拟，产生可重复的精确测试结果

易于设置

优化设计简化设置流程

软件控制

提供精确的温度控制，基于PC的温度调节

多样化

五种型号产品提供低至 -150°C (-200°F) 或高达 540°C (1000°F) 的测试温度

完整产品信息

环境箱规格
型号	651.05F-01	651.05F-02	651.06E-03	651.06E-04	651.10E-04
载荷框架	Acumen 1 Acumen 3 Acumen 12	Landmark Bionix Acumen 3 Acumen 12	Landmark	Landmark	Landmark
最高温度 ***	350°C (662°F)	350°C (662°F)	315°C (600°F)	315°C (600°F)	540°C (1000°F)
环境箱零件号	058-052-704 （美式插头） 058-052-703 （WW 插头）	058-052-702 （Acumen，美式插头） 058-052-701 （Acumen，WW 插头） 058-052-602（带桌面型支柱，美式插头） 058-052-601（带桌面型支柱，美式插头）	056-097-206（适用于 FlexTest SE 控制器） 056-097-205（适用于 FlexTest GT 控制器） 056-097-207（适用于 '494 FlexTest 控制器）	056-097-005（适用于 FlexTest SE 控制器） 056-097-004（适用于 FlexTest GT 控制器） 056-097-008（适用于 494 FlexTest 控制器）	056-097-105（适用于 FlexTest SE 控制器） 056-097-104 （适用于 FlexTest GT 控制器） 056-097-106（适用于 494 FlexTest 控制器）
推车零件号¶	100-294-319# 100-297-346	100-294-319# 100-297-346	100-160-646 100-213-156**	100-160-646 100-213-156**	100-160-646 100-213-156**
内部空间（标称）	宽 216 mm，深 228 mm，高 228 mm （宽 8.5 in，深 9 in，高 9 in）	宽 286 mm，深 305 mm，高 453 mm （宽 11.25 in, 深 12 in，高 17.8 in）	宽 356 mm，深 432 mm，高 559 mm （宽 14 in，深 17 in，高 22 in）	宽 356 mm，深 432 mm，高 813 mm （宽 14 in，深 17 in，高 32 in）	宽 356 mm，深 432 mm，高 660 mm （宽 14 in，深 17 in，高 26 in）
可拆卸的 “U 形开口”	不包含	包含	包含	包含	包含
典型应用	材料测试，包括疲劳和断裂、拉伸、压缩、挠度/弯曲测试等
空气温度相关性能* 加热 LN2 冷却温度梯度 †, ‡ 温度稳定性 †	45分钟内环境温度至 +350°C (+660°F) 45分钟内环境温度至 -150°C (-238°F) ±3°C 或更低 ±2°C (±5°F)	45分钟内环境温度至 +350°C (+660°F) 45分钟内环境温度至 -150°C (-238°F) ±3°C 或更低 ±2°C (±5°F)	30 分钟内环境温度至 +315°C (+600°F) 26 分钟内环境温度至 -129°C(-200°F) ±2°C (±5°F) ±1°C (±3°F)	30 分钟内环境温度至 +315°C (+600°F) 26 分钟内环境温度至 -129°C (-200°F) ±2°C (±5°F) ±1°C (±3°F)	70 分钟内环境温度至 +540°C (+1000°F) 26 分钟内环境温度至 -129°C (-200°F) ±2°C (±5°F)，自 -129° 至 260°C（-200° 至 500°F） ±5°C (±10°F) 自 -260° 至 540°C （-500° 至 1000°F） ±1°C (±3°F)
冷却要求
LN2 压力	0.15 MPa（22 psi，标称） 0.21 MPa（30 psi，最大值）	0.15 MPa（22 psi，标称） 0.21 MPa（30 psi，最大值）	0.15 MPa（22 psi，标称） 0.34 MPa（50 psi，最大值）	0.15 MPa（22 psi，标称） 0.34 MPa（50 psi，最大值）	0.15 MPa（22 psi，标称） 0.34 MPa（50 psi，最大值）
设置点温度的恢复时间门打开后 1 分钟门打开后 2 分钟			5 分钟 6 分钟	4 分钟 5 分钟	8 分钟 10 分钟
加热器电路功率	208/230 V AC	208/230 V AC	208/230 V AC	208/230 V AC	208/230 V AC
要求	50/60 Hz，单相； 20 A 电路	50/60 Hz，单相； 20 A 电路	50/60 Hz，单相；30 A 电路	50/60 Hz，单相；50 A 电路	50/60 Hz，单相；50 A 电路
重量	82 kg (180 lb)	108 kg (250 lb)	191 kg (4200 lb)	200 kg (440 lb)	195 kg (430 lb)
内部照明	无	内置 120 V 灯泡（建议使用 40 瓦）	内置 110 V 灯泡（220 V 可选）（建议使用 40 瓦）	内置 110 V 灯泡（建议使用 40 瓦）	内置 110 V 灯泡（建议使用 40 瓦）
* 上述性能参数在环境箱内空置，并且堵塞设备通孔的情况下测量，请联系MTS系统公司的应用工程师来了解试验条件下的温度控制性能。
** 仅适用于 Landmark 370.50型产品。
*** 常规材料测试应用的典型最高温度。许多因素会影响最大工作温度，包括夹具和固定工装的热质量。
¶ 请咨询 MTS，了解特定配置的推车信息。
# 仅适用于桌面型产品。
† 经过 30 分钟的稳定时间。
‡ 由于试验配置情况千差万别，此处给出的是空气温度梯度，通常样件的温度梯度会更小。
