耐高温轴向引伸计

适用于从 40° 至 540°C 的静态和动态应用

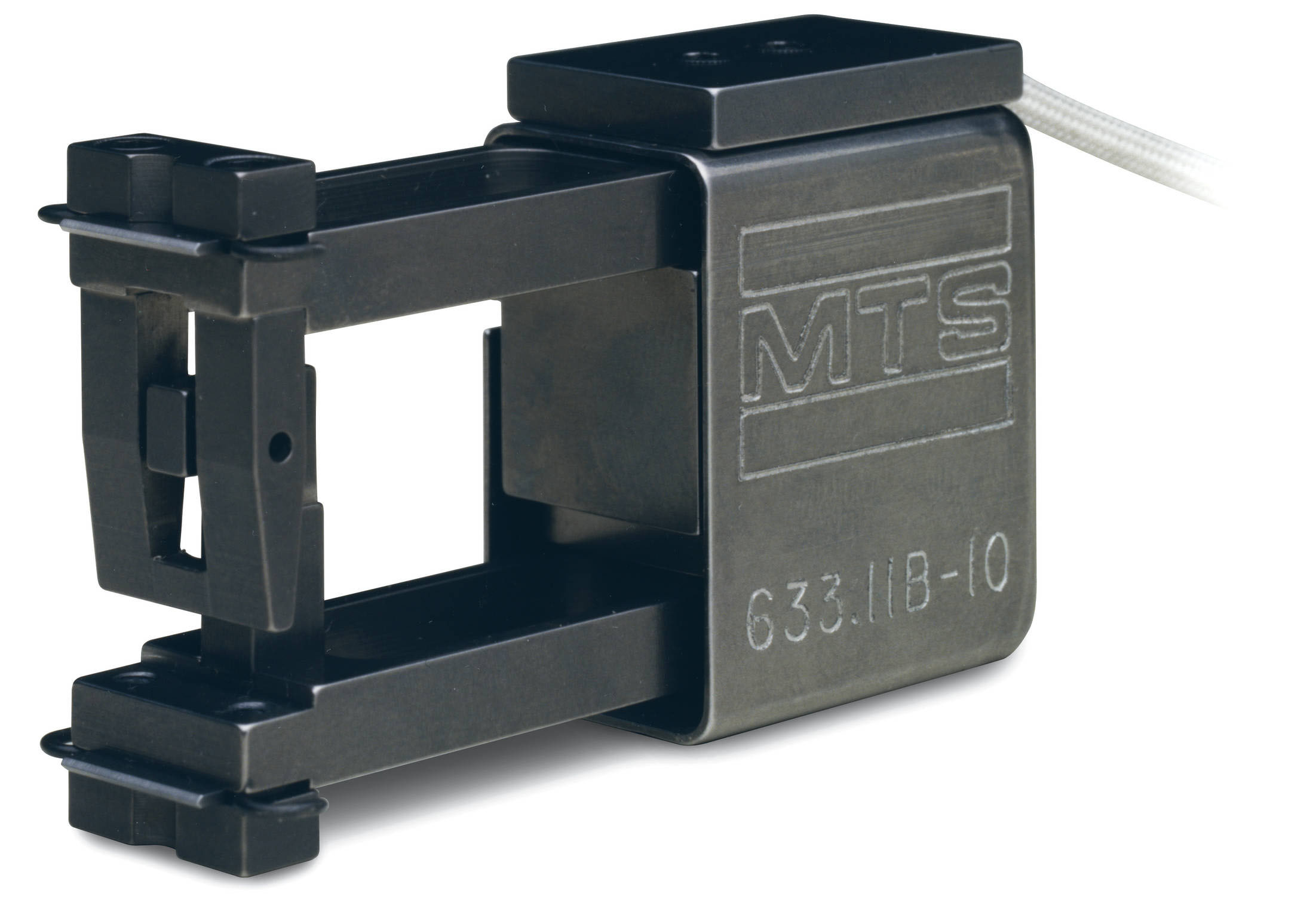

MTS 633.11型耐高温轴向引伸计专门设计用于测量高温环境材料力学性能试验过程中的样件轴向应变，并且无需外部冷却。此款引伸计可在 40° 至 540 °C（100° 至 1000 °F）温度范围内，为拉伸和疲劳测试应用提供稳定的输出，同时具备低蠕变率。

此款引伸计的美制版具备 1.000 英寸的标距长度，以及 –0.080 至 +0.160 英寸的行程范围。公制配置具有 25.00 mm 的标距长度，以及 –2.00 至 +4.00 mm 的行程范围。所有型号的应变范围为 –8.0% 至 +16%。

MTS 633.11型耐高温轴向引伸计沿用了所有 MTS 引伸计的设计，采用特殊的交叉弯曲梁设计，可确保真正的中心点弯曲。此设计可实现低滞后和低激活力，从而实现高精度的应变测量，并扩展了行程以测量样件断裂前的屈服后行为。此款引伸计借助力学止动装置，能够实现在样件失效时留在样件上，而不会造成破坏。此外，零位设置针可实现准确、一致地测定初始引伸计标距长度。

MTS 633.11型耐高温轴向引伸计标配经淬硬处理的可更换刀口，可用于平板型或者圆棒型样件。这些刀口采用对称设计，可很大程度地降低易破损性和易磨损性。可选刀口套件可适用于多种样件几何形状和材料。这些装置还标配快速安装弹簧（美国专利 4,507,871），可快速轻松地安装到板型或圆形样件上。

标准 MTS 633.11型耐高温轴向引伸计还配备了紧凑型调理器模块，该模块包含必要的电子器件，用于向力学测试系统控制器进行高电平模拟量输出。可通过条带轻松将该模块固定到试验框架载荷立柱上。该调理模块自带电池，可提供引伸计所需的 +/–15 Vdc、200 mA 的输入功率。MTS 633.11型耐高温轴向引伸计线缆已消除应变，并直接与传感装置连接，可很大程度地减少焊接连接，并很大程度地确保信号完整性。每台 MTS 633.11型耐高温轴向引伸计均以坚固的存储包装盒，并附带计量校准证书、转换器模块、备件、弹簧、安装设备和工具。



• 优化设计在中等工作温度范围条件下使用，本身不需要有冷却装置实现高精度、高可靠性的应变策测量；
• 低激活力- 60 克，样件接触不打滑；
• 能够在样件失效时留在样件上，而不会造成破坏；
• 专利款快速安装弹簧可轻松安装到板型和圆形样件上；
• 可适用于环境箱内最高温度不超过540°C (1000°F)的试验，确保输出信号稳定；
• 可在 40°C 至 540°C（100° 至 1000 °F）温度范围内以及高达 85% 的相对湿度下，为拉伸和疲劳测试应用提供稳定的输出，同时具备低蠕变率；
• 可实现最高30Hz的疲劳测试应用；
• 与MTS 494和493系列数字控制器全面兼容，不适用于MTS机电伺服万能材料试验机；
• 包含设备保护盒，调理模块、必要的备件、弹簧和安装附件等；
• 依据规范标定，均满足或超过ASTM E83 B1级别或ISO 9513 0.5级精度要求;

详细技术规格

公制单位
型号	标距长度	测量范围:应变	高度	长度	工作温度范围 最小/最大3	激活力	包含 安装套件
633.11M-15	25.00 mm	+16 / -8%	34.7 mm	35.8 mm	40°C / 540 °C	60 g	x
美制单位
型号	标距长度	测量范围:应变	高度	长度	温度范围 最小/最大3	激活力	包含 安装套件
633.11L-15	1.000 in	+16 / -8%	1.4 in	2.2 in	100°F 至 1000°F	60 g	x

1. 工作环境湿度不超过相对湿度85%，一旦超过可能会影响输出精度。当环境箱正常工作到高温时，相应的输出误差会自动消失；
2. 最大工作频率是指采用正弦信号指令，幅值不超过0.05mm的情况下；
3. 可以允许超过最高工作温度25°C (50°F)，但是使用时间不超过24小时；
