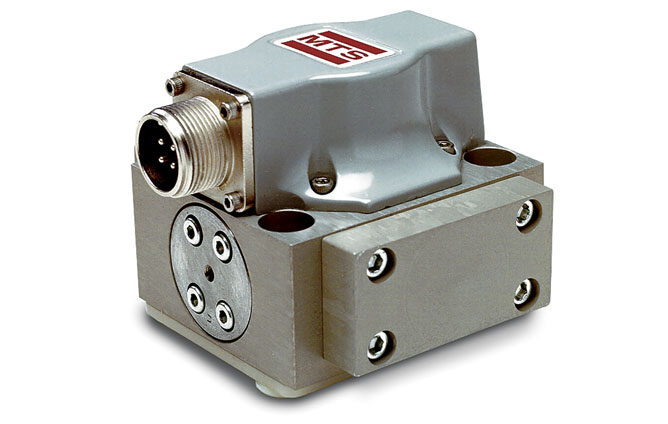

252系列伺服阀参数指标
|
|
|
|
最大工作压力
|
31MPa (4,500 psi)
|
|
最小工作压力
|
1.4MPa(200 psi)
|
|
工作温度范围
|
-40°C ~ 135°C（-40°F ~ 275°F）
|
|
密封
|
氟橡胶
|
|
额定流量下最大输入电流 ‡
|
25mA(串联)
50mA(差分)
总计50mA(并联)
|
|
线圈电阻
|
每个线圈 80Ω
|
|
自重
|
252.2x/.4x
252.3x
|
1.03 kg (2.3 lb)
3.5 kg (7.75 lb)
|
|
推荐使用的液压油
|
美孚DTE 25 或 壳牌得力士46
|
|
|
|
|
|
|
|
|
|
256系列伺服阀参数指标
|
|
|
|
先导级电器接口
|
MS 3106-A-14S-2S
|
|
先导级全流量最大输入电流
|
50mA
|
|
主级电器接口
|
PT06 A-8-4S (SR)
|
|
主级激励信号
|
20V峰峰值@10kHz
|
|
主级阻抗
|
10 kHz 时，最低 200 W
|
|
主级灵敏度
|
0.21 V/V 每 2.54 mm (0.100 in.) 行程
|
|
标准工作压力
|
21 MPa (3000 psi)
|
|
工作温度范围
|
-54°C ～ 135°C（-65°F ～ 275°F）
|
|
推荐使用的油滤
|
3 微米(先导级)
12 微米(主级)
|
|
推荐使用的液压油
|
美孚DTE 25 或 壳牌得力士46
|
|
密封
|
丁腈橡胶
|
|
|
|
|
|
|
|
|
|
257系列伺服阀参数指标
|
|
|
|
激磁线圈电器接口
|
PT02H-8-3P
|
|
激磁线圈电阻
|
90Ω
|
|
激磁线圈工作电流
|
3.5 A
|
|
音圈电器接口
|
PT02H-8-2P
|
|
音圈电阻
|
6Ω
|
|
音圈工作电流
|
3.5 A
|
|
一阶固有频率
|
650-700 Hz
|
|
LVT接口
|
PT02H-8-4P
|
|
LVT 电器阻抗
|
2kΩ
|
|
LVT 灵敏度
|
最小为 12.7 mV/cm/sec. (50 mV/in./sec.)
|
|
LVDT 接口
|
PT02H-8-4P
|
|
LVDT 激励
|
10 kHz 时 20 Vp-p
|
|
LVDT 灵敏度
|
0.21 V/V 每 2.54 mm (0.100 in.) 行程
|
|
标准工作压力
|
21 MPa (3000 psi)
|
|
油品温度范围
|
-40°C ～ 135°C（-40°F ～ 275°F）
|
|
密封
|
丁腈橡胶
|
|
推荐油滤
|
3 微米(先导级)
10 微米(主级)
|
