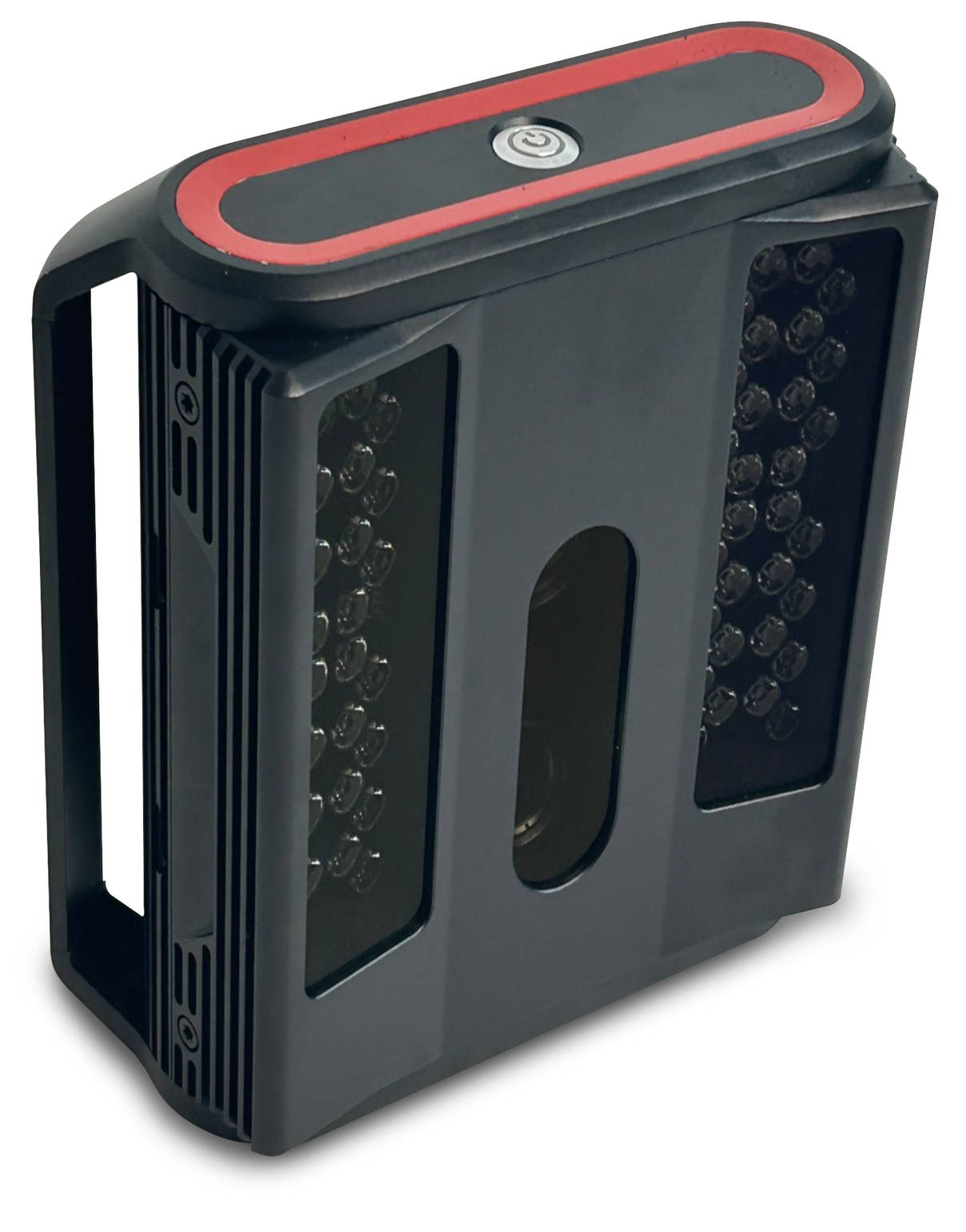

Advantage™ 3D视频引伸计(AVX 3D)

MTS AdvantageTM 3D 视频引伸计 规格

引伸计测量应用

拉伸、压缩、弯曲、剪切、旋转、屈曲、多点应变（轴向、双轴，最多200个测量点）以及可选的2D/3D DIC应变场处理功能

测量模式

应变 (%)、伸长量 (mm)、位移 (mm)、位置 (mm)、旋转角度 (°)、泊松比、应变场。

视野范围
(高(H) x 深(D) x 宽(W); 宽度随数据速率变化)

预设 型号110:

120 Hz

500 Hz

1000 Hz

110H x 40D x 94W mm

110H x 40D x 23W mm

110H x 40D x 11W mm

视野范围
(高(H) x 深(D) x 宽(W); 宽度随数据速率变化)

预设 型号220:

120 Hz

500 Hz

1000 Hz

220H x 40D x 94W mm

220H x 40D x 48W mm

220H x 40D x 24W mm

分辨率

<0.5 µm

工作距离

320 至 360 mm

引伸计精度等级

符合或优于 ISO 9513 0.5级 及 ASTM E83 B-1级 标准

帧采集速率

预设为120、500、1000 Hz（1000 Hz测量仅可在后处理中获得）

最大跟踪速度

2500 mm/min

应变控制

在120和500 Hz预设下提供低延迟实时应变数据。符合 ISO 6892 和 ASTM E8 标准

应变信号接口

以太网或模拟 ±10V BNC

支持的标记类型

靶心图案、圆点、圆环、散斑图案和自然纹理

建议试样温度范围

-100 至 370ºC

AVX 3D 视频引伸计；型号110

支持的标距

10 至 80 mm

试样最小宽度

轴向：2.1 mm
横向：12 mm

试样平行段建议最小长度

12 mm

外形尺寸 (高(H) x 深(D) x 宽(W))

193H x 192D x 210W mm

重量

3.8 kg

AVX 3D 视频引伸计；型号220

支持的标距

20 至 200 mm

试样最小宽度

轴向：4.7 mm
横向：25 mm

试样平行段建议最小长度

24 mm

外形尺寸 (高(H) x 深(D) x 宽(W))

255H x 192D x 210W mm

重量

5 kg
