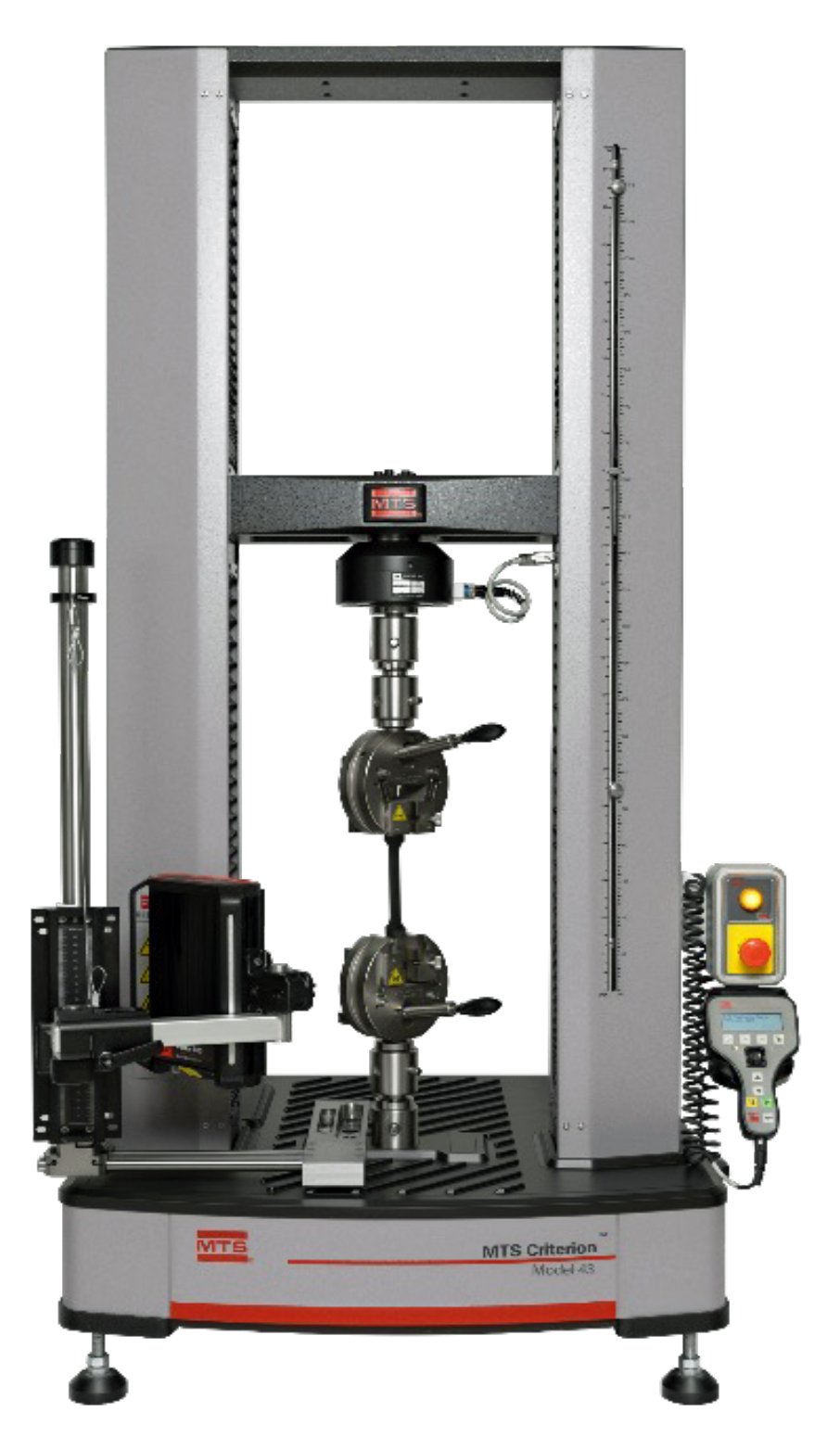

Vector 光学引伸计

MTS Vector U70 Specifications

引伸计测量应用

单轴：拉伸、压缩或弯曲

测量模式

应变 (%) 或位移 (mm/英寸)

视野范围 (高(H) x 深(D) x 宽(W))

70H x 40D x 25W mm 长方体

分辨率

<0.5 µm

引伸计精度等级

符合或优于 ISO 9513 0.5级 及 ASTM E83 B-1级 标准

支持的标距

10 至 50 mm

所选标距对应的代表性最大应变范围及位移范围

标距

10 mm

12.5 mm

25 mm

50 mm

应变范围

400%

307%

120%

27%

位移范围

40 mm

38 mm

30 mm

13 mm

实时应变数据速率

150 Hz

试样最小宽度

扁平 2 mm，圆形直径 2.5 mm

试样平行段建议最小长度

14 mm

最大跟踪速度

2500 mm/min

应变控制

符合 ISO 6892 和 ASTM E8 标准

工作距离

280 至 320 mm

应变信号接口

模拟 ±10V BNC

支持的标记类型

使用随附标记套件自动识别的圆环、实心圆点和散斑图案

建议试样温度范围

-100 至 +370ºC

外形尺寸 (高(H) x 深(D) x 宽(W))

252H x 73D x 201W mm

重量

3.1 kg

MTS Vector U200 Specifications

引伸计测量应用

单轴：拉伸、压缩或弯曲

测量模式

应变 (%) 或位移 (mm/英寸)

视野范围 (高(H) x 深(D) x 宽(W))

200H x 100D x 40W mm 长方体

分辨率

<0.5 µm

引伸计精度等级

符合或优于 ISO 9513 0.5级 及 ASTM E83 B-1级 标准

支持的标距

25 至 180 mm

所选标距对应的代表性最大应变范围及位移范围

标距

25 mm

50 mm

80 mm

100 mm

180 mm

应变范围

467%

200%

100%

67%

7%

位移范围

117 mm

100 mm

80 mm

67 mm

13 mm

实时应变数据速率

150 Hz

试样最小宽度

扁平 5 mm，圆形直径 6 mm

试样平行段建议最小长度

32 mm

最大跟踪速度

2500 mm/min

应变控制

符合 ISO 6892 和 ASTM E8 标准

工作距离

250 至 350 mm

应变信号接口

模拟 ±10V BNC

支持的标记类型

使用随附标记套件自动识别的圆环、实心圆点和散斑图案

建议试样温度范围

-100 至 +370ºC

外形尺寸 (高(H) x 深(D) x 宽(W))

252H x 73D x 201W mm

重量

3.1 kg

MTS Vector B80 Specifications

引伸计测量应用

单轴：拉伸、压缩或弯曲
双轴：轴向及中心横向应变

测量模式

应变 (%) 或位移 (mm/英寸)

视野范围 (高(H) x 深(D) x 宽(W))

80H x 30D x 30W mm 长方体

分辨率

<0.5 µm

引伸计精度等级

符合或优于 ISO 9513 0.5级 及 ASTM E83 B-1级 标准

支持的标距

轴向：7.5 至 70 mm
横向：6.0 至 25 mm，散斑标距：7.5 mm

所选标距对应的代表性最大应变范围及位移范围

标距

8,5 mm

12,5 mm

16 mm

25 mm

50 mm

应变范围

561%

360%

267%

147%

40%

位移范围

48 mm

45 mm

43 mm

37 mm

13 mm

实时应变数据速率

150 Hz

试样最小宽度

轴向：扁平 1.5 mm，圆形直径 2 mm
横向：扁平 10 mm，圆形 12.5 mm

试样平行段建议最小长度

10 mm

最大跟踪速度

2500 mm/min

应变控制

符合 ISO 6892 和 ASTM E8 标准

工作距离

285 至 315 mm

应变信号接口

模拟 ±10V BNC

支持的标记类型

使用随附标记套件自动识别的圆环、实心圆点和散斑图案

建议试样温度范围

-100 至 +370ºC

外形尺寸 (高(H) x 深(D) x 宽(W))

252H x 73D x 201W mm

重量

3.1 kg
