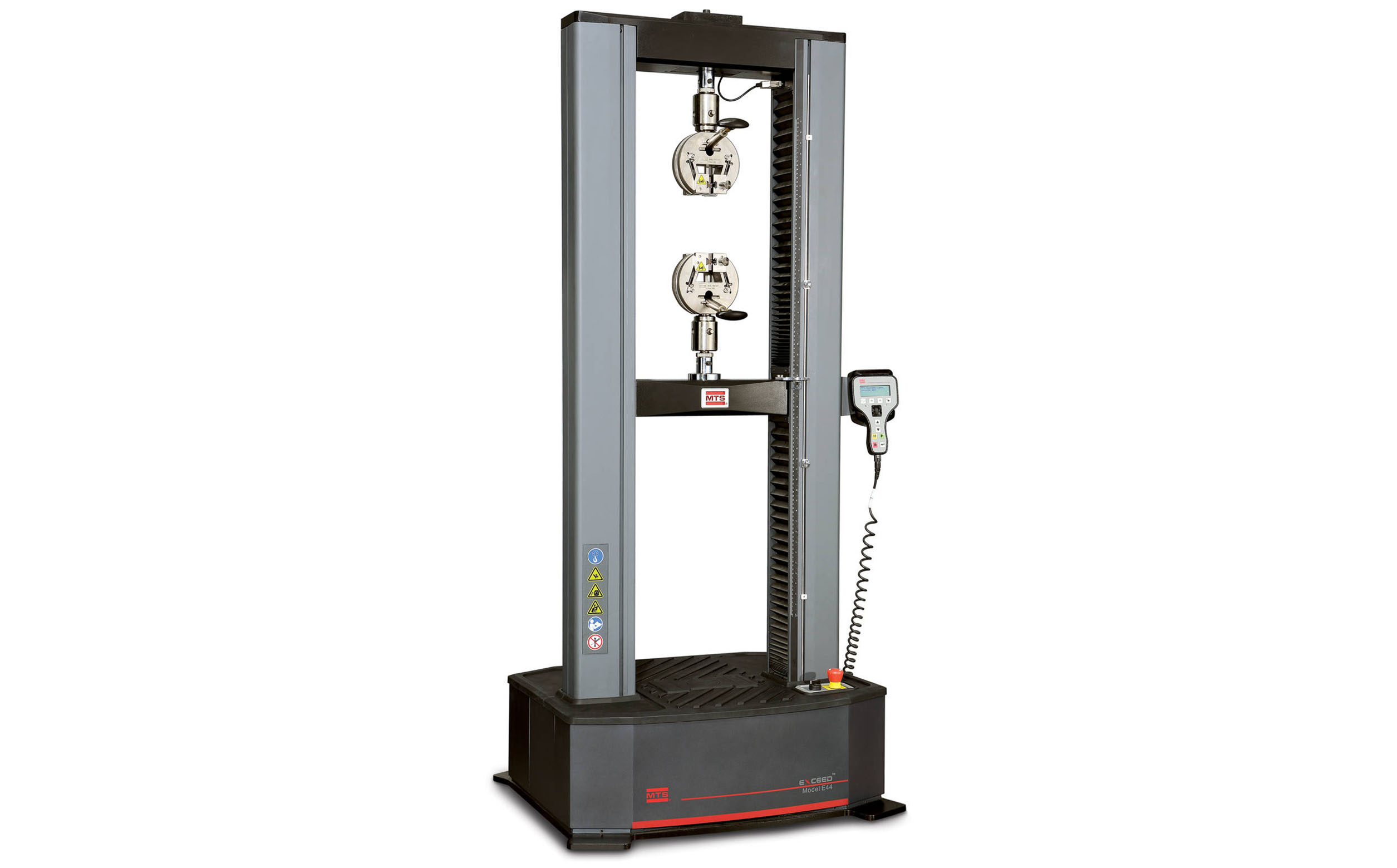

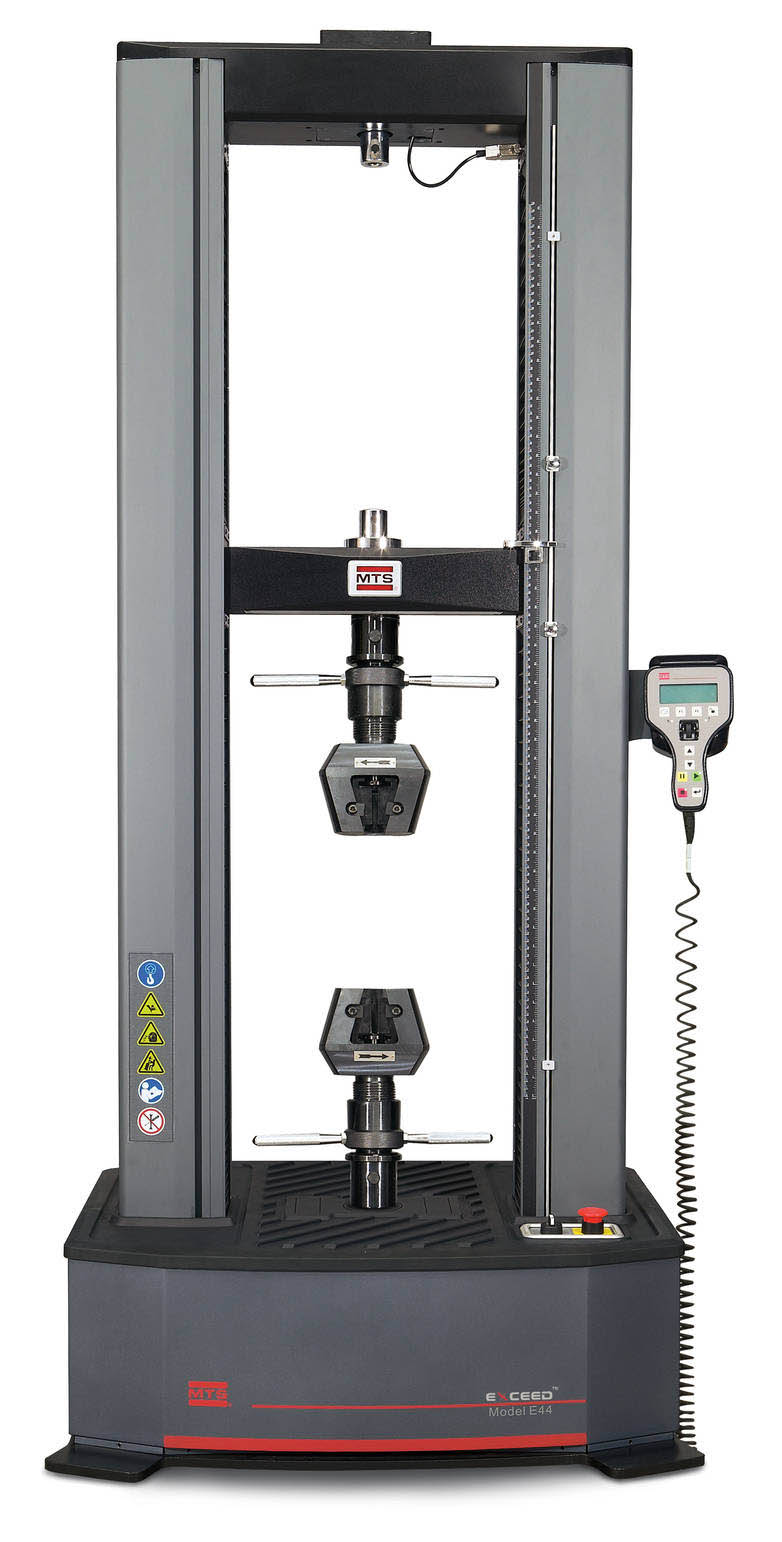

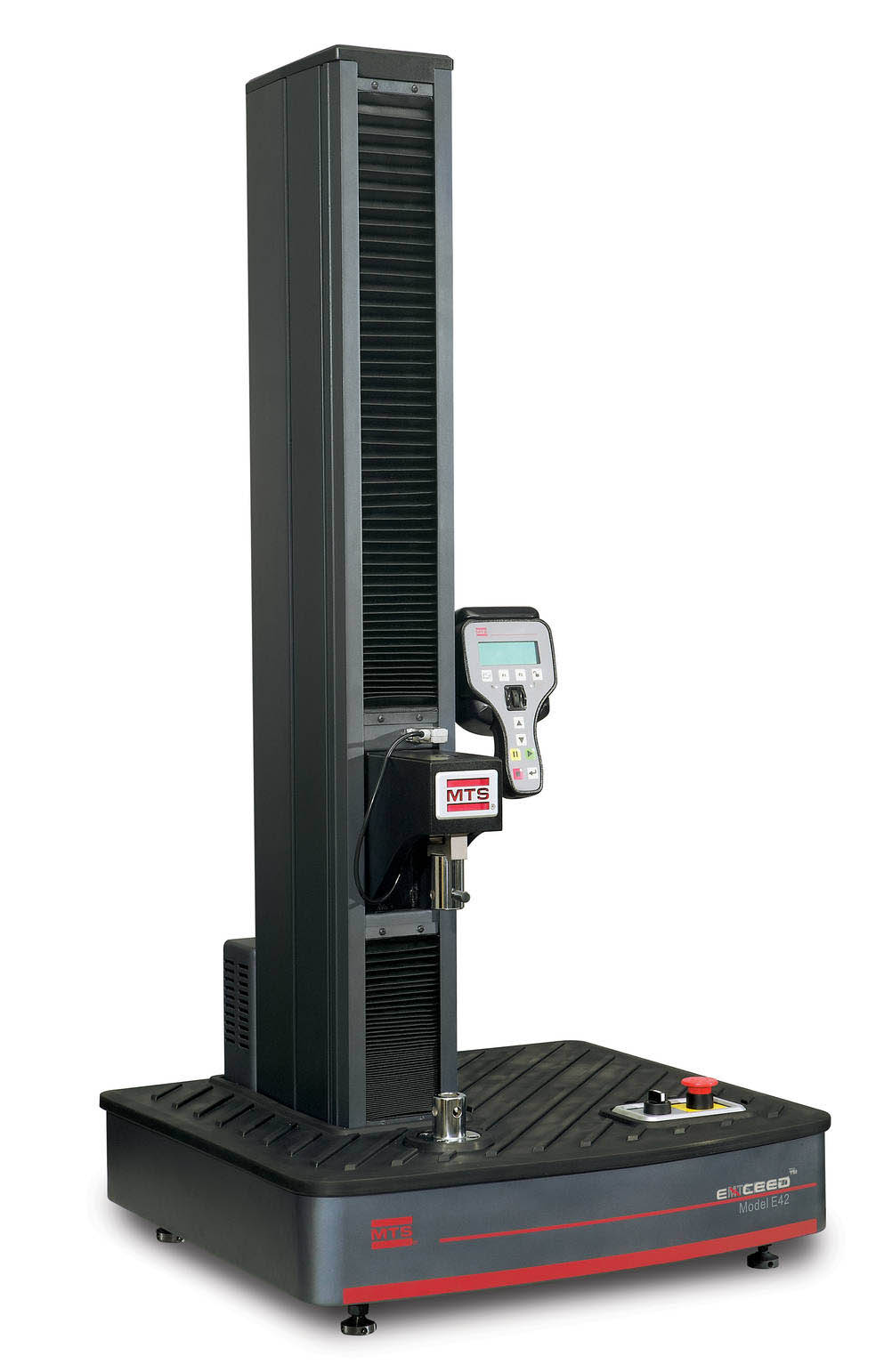

Exceed® 启标系列电子万能材料试验机

型号

E42.503*

E43.104

E43.504

最大额定载荷能力

5 kN (1100 lbf)

10 kN (2200 lbf)

50 kN (11000 lbf)

载荷能力选项

5 N、10 N、20 N、50 N、100 N、200 N、

500 N、1 kN、2 kN、5 kN

1 lbf、2 lbf、5 lbf、10 lbf、20 lbf、45 lbf、

110 lbf、220 lbf、450 lbf、1100 lbf

5 N、10 N、20 N、50 N、100 N、200 N、

500 N、1 kN、2 kN、5 kN、10 kN

1 lbf、2 lbf、5 lbf、10 lbf、20 lbf、45 lbf、

110 lbf、220 lbf、450 lbf、1100 lbf、2200 lbf

20 kN、30 kN、50 kN

4500 lbf、6700 lbf、11000 lbf

框架类型

桌面型

桌面型

桌面型

测试区域（单/双）

单

单

单

最大测试速度

508 mm/min (20 in/min)

508 mm/min (20 in/min)

508 mm/min (20 in/min)

最小测试速度

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

定位分辨率

0.000051 mm (0.0000022 in)

0.000041 mm (0.0000016 in)

0.00006 mm (0.0000023 in)

垂向测试空间十字头位移装置

标准扩展

700 mm (27.6 in)

1000 mm (39.4 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

立柱间距

100 mm (3.94 in)*

340 mm (13.4 in)

420 mm (16.5 in)

框架高度

标准扩展

1300 mm (51.18 in)

1600 mm (63.0 in)

1617 mm (63.7 in)

1917 mm (75.5 in)

1770 mm (69.7 in)

2070 mm (81.5 in)

框架宽度

642 mm (25.28 in)

681 mm (26.81 in)

820 mm (32.3 in)

框架深度

582 mm (22.91 in)

588 mm (23.15 in)

775 mm (30.5 in)

重量

标准

扩展型

120 kg (265 lb)

130 kg (287 lb)

120 kg (265 lb)

130 kg (287 lb)

325 kg (716 lb)

345 kg (761 lb)

电源要求

单相 200-240 V AC，

3 A 50/60 Hz，600 W

单相 200-240 V AC，

3 A 50/60 Hz，600 W

单相 200-240 V AC，

6 A 50/60 Hz，1600 W

型号

E44.304

E45.105

E45.305

E45.605

最大额定载荷能力

30 kN (6600 lbf)

100 kN (22000 lbf)

300 kN (66000 lbf)

600 kN (132000 lbf)

载荷能力选项

100 N, 250 N, 500 N, 1 kN、2 kN、

5 kN、10 kN、20 kN、30 kN

20 lbf、50 lbf、110 lbf、220 lbf、450 lbf、

1100 lbf、2200 lbf、4400 lbf、6600 lbf

50 kN、100 kN

11000 lbf、22000 lbf

200 kN、300 kN

44000 lbf、66000 lbf

200 kN、300 kN、600 kN

44000 lbf、66000 lbf、132000 lbf

框架类型

落地式

落地式

落地式

落地式

测试区域（双）

双

双

双

双

最大测试速度

508 mm/min (20 in/min)

508 mm/min (20 in/min)

250 mm/min (9.84 in/min)

254 mm/min (10 in/min)

最小测试速度

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

定位分辨率

0.000040 mm (0.0000015 in)

0.000041 mm (0.0000016 in)

0.000017 mm (0.0000007 in)

0.000016 mm (0.0000006 in)

垂向测试空间十字头位移装置

标准

扩展型

1150 mm (45.28 in)

1450 mm (57.09 in)

1050 mm (41.34 in)

1350 mm (53.15 in)

1100 mm (43.30 in)

1400 mm (55.12 in)

1300 mm (51.2 in)

立柱间距

400 mm (15.75 in)

600 mm (23.62 in)

580 mm (22.83 in)

750 mm (29.52 in)

框架高度

标准

扩展型

1862 mm (73.3 in)

2162 mm (85.12 in)

2133 mm (83.98 in)

2433 mm (95.79 in)

2360 mm (92.91 in)

2660 mm (104.72 in)

2820 mm (111.02 in)

框架宽度

845 mm (33.27 in)

1230 mm (48.43 in)

1215 mm (47.83 in)

1660 mm (65.35 in)

框架深度

716 mm (27.19 in)

870 mm (34.25 in)

960 mm (37.80 in)

1272 mm (50.08 in)

重量

标准

扩展型

435 kg (959 lb)

450 kg (992 lb)

1400 kg (3086 lb)

1450 kg (3197 lb)

1700 kg (3748 lb)

1750 kg (3758 lb)

3500 kg (7716 lb)

电源要求

单相 200-240 V AC，6 A 50/60 Hz，1200 W

单相 200-240 V AC，10 A 50/60 Hz，2000 W

三相 380-415 V AC，/ 440-480 V AC，6.8 A

50/60 Hz, 5000 W

三相 380-415 V AC，/ 440-480 V AC，10 A

50/60 Hz, 5000 W

薄型载荷值精确性* （弯曲梁、剪切梁）

施加载荷的 ± 0.5%

施加载荷的 ± 1.0%

薄型载荷值范围** （弯曲梁、剪切梁）

1 至 100% 额定载荷能力

0.5% 至 1% 额定载荷能力

S 梁载荷值精确性*

施加载荷的 ± 1.0%

S 梁载荷值范围**

1 至 100% 额定载荷能力

最大测试速度下的额定最大载荷

100%

最大载荷下的额定最大测试速度

100%

速度准确度

设定速度 < 0.01mm/min：速度准确度在设定速度的 ± 1.0% 范围内

设定速度 ≥ 0.01mm/min：速度准确度在设定速度的 ± 0.5% 范围内

位置准确度

± 0.5% 范围内

应变精确性*** （取决于引伸计）

施加应变的 ± 0.5%

安全保护

力过载保护、行程限位、过压保护等

力过载保护

10%

数据采集速率

高达 2500 Hz

控制环路速率

5000 Hz

环境要求（仅限室内使用）

工作温度

5° C 至 40° C（41° F 至 104° F）

工作湿度

5% - 85% 无冷凝

存储温度

-18° C 至 49° C（0° 至 120° F）

最高存储湿度

90% 无冷凝

最大高度

2000 米

电机和驱动系统

交流伺服电机

滚珠丝杠

预装载

位置测量系统

编码器

用户数字输入/输出 (DIO)

4 个用户数字输入和 4 个用户数字输出

编码器容量

4 台编码器

Electromechanical Attachment Specifications

Clevis Pin Connection

Type B

Type C (AL)

Type C (STL)

Type D

Type E

Type F

Type 20

Type 40

Max. Load Capacity

10 N
(2.2 lbf)

200 N
(45 lbf)

2.5 kN
(562 lbf)

150 kN
(33720 lbf)

300 kN
(67440 lbf)

600 kN
(134885 lbf)

30 kN
(6740 lbf)

100 kN
(22480 lbf)

Clevis Diameter (X)

12.7 mm

(0.50 in)

15.9 mm

(0.625 in)

15.9 mm

(0.625 in)

31.7 mm

(1.25 in)

60 mm

(2.36 in)

90 mm

(3.54 in)

20 mm

(0.787 in)

40 mm

(1.57 in)

Pin Diameter (Y)

4.7 mm

(0.186 in)

6.4 mm

(0.25 in)

6.4 mm

(0.25 in)

12.7 mm

(0.50 in)

28 mm

(1.1 in)

40 mm

(1.57 in)

10 mm

(0.039 in)

18 mm

(0.71 in)
