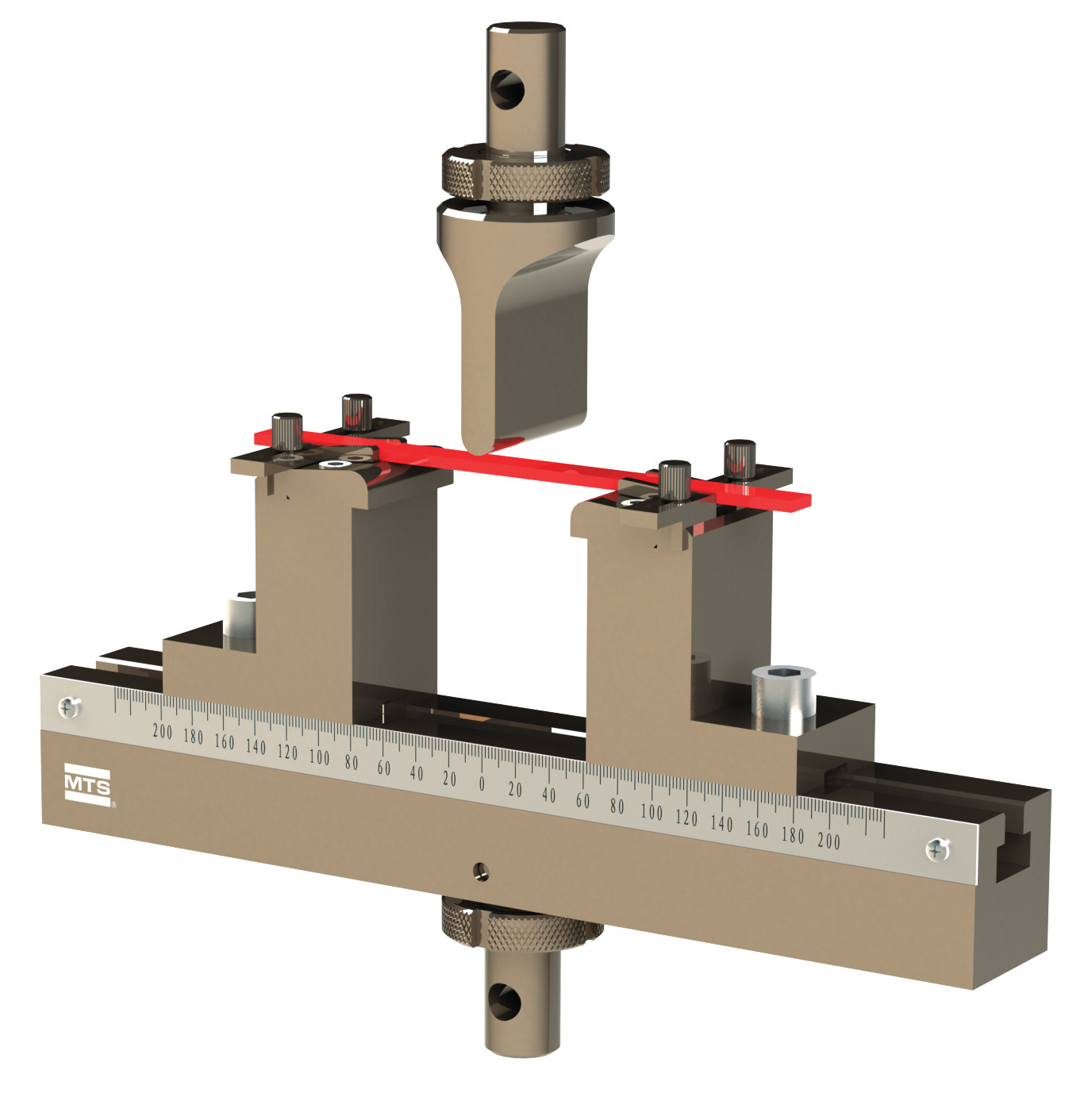

主页 > 材料测试系统 > 工装 > 三点弯曲试验工装 三点弯曲试验工装 参数规格 服务 相关产品 主页 > 材料测试系统 > 工装 > 三点弯曲试验工装 三点弯曲试验工装 配合MTS Exceed®系列万能试验机使用，也可以用于MTS Criterion®系列万能试验机，但需要选择合适的安装过渡件。 应用 弯曲 挠度 测试样件 金属 复合材料 试验标准 ASTM D790 ISO 14125 ISO 14130 ASTM D7264 EN 2377 EN 2746 ISO 6721-5 查看完整产品信息 获取报价 技术概要 产品特点 配合MTS Exceed® 系列万能试验机使用，也可以用于MTS Criterion® 系列万能试验机，但需要选择合适的安装过渡件； 加载压辊和支撑可以选择不同的配置或者根据需求定制； 使用对中工具可以快速精确定位样件； 根据支撑横梁的刻度可调下跨距； 详细技术规格 Exceed® 三点弯曲测试固定工装 试验方法 标准 可选的固定工装 层合板弯曲测试 ISO 14125 (3P) MTS WA104A；WA204A & ZWA304 采用R5支撑R2或R5加载 ISO 14130 MTS WA104A; WA204A & ZWA304 采用R2支撑 R5加载 ASTM D7264 MTS WA104A、WA204A、ZWA 304 三点弯测试工装，采用R5支撑R5加载 EN 2377 MTS WA104A 采用R2支撑 R3 或 R5加载；WA204A & ZWA304 采用R2支撑 R5加载 EN 2746 MTS WA104A、WA204A、ZWA 304 三点弯测试工装，采用R2支撑R5加载 参数规格 型号 WA104A WA204A ZWA304 说明 10 kN 弯曲固定工装，塑料 20 kN 弯曲固定工装，塑料 30 kN 弯曲固定工装，SST 额定载荷 10 kN 20 kN 30 kN 温度范围 室温 室温 –70°C 至 350°C 重量（上部部件） 500 g 670 g 510 g 重量（下部部件） 4.95 kg 9.22 kg 4.7 kg 维度 (h*w*d)（上部部件） 106 mm × 42 mm × 42 mm 108 mm × 42 mm × 42 mm 108 mm × 42 mm × 42 mm 维度 (h*w*d)（下部部件） 151 mm × 280 mm × 77 mm 180 mm × 340 mm × 88 mm 180 mm × 190 mm × 88 mm 载荷压头 R5 R5 R5 支座 R2 R2 R2 最大跨距 160 mm 200 mm 80 mm 最大样件宽度 40 mm 45 mm 45 mm 零件号 100-302-794 100-302-795 100-302-798 可选载荷压头 型号 压头半径 宽度 可兼容固定工装 WA104A-06Ab R2 40 mm WA104A WA104A-06Bb R3 40 mm WA104A WA104A-06Cb R7.6 40 mm WA104A WA204A-10Ac R2 45 mm WA204A WA204A-10Bb R10 45 mm WA204A 可选支撑 型号 压头半径 宽度 可兼容固定工装 WA104A-08Ab R5 40 mm WA104A WA204A-06Ab R5 45 mm WA204A ZWA304-04A R5 45 mm ZWA304 下载 MTS Exceed附件手册 获取最大投资回报率 我们的专家随时准备提供帮助，为您的企业正常运行保驾护航。 了解有关软件支持计划的更多信息 计量、校准和对中服务 MTS SmartService 让维护记录一目了然 参加 MTS 培训提高测试效率和性能 相关产品、附件或备件 静态测试系统 Exceed® 启标系列电子万能材料试验机 静态测试系统 Criterion® 信标系列电子万能材料试验机 工装 642 型弯曲试验工装 需要查找其他产品信息？ 前往解决方案查找页面 立即联系 MTS 业务代表 如您需要报价或需要更多详细信息，我们可随时为您提供帮助。 获取报价
