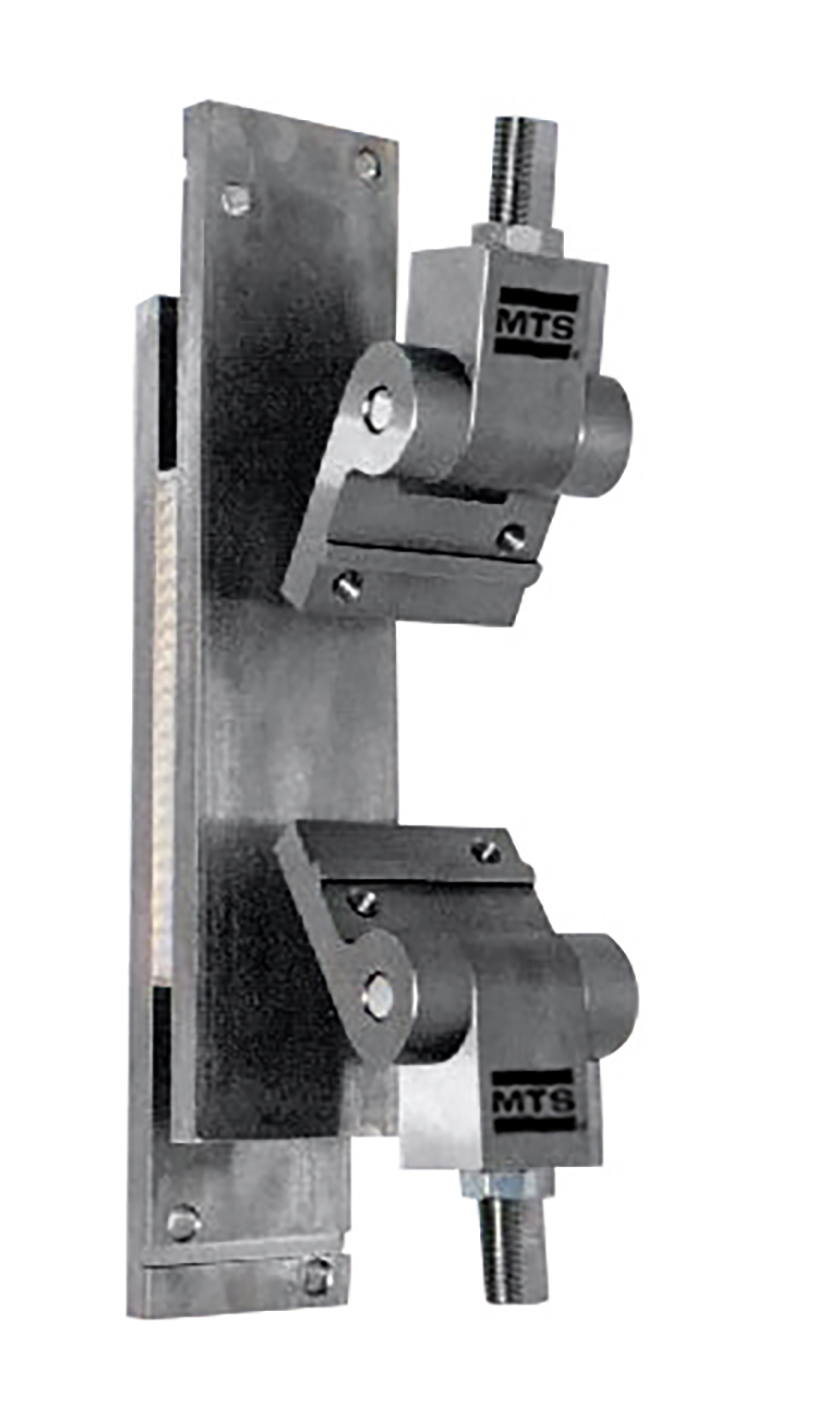

平面剪切夹具 - 拉伸模式

• 兼容ASTM C273和C394(疲劳)规范定义的试验方法；
• 采用高质量的不锈钢材质加工生产；
• 包括三组铝合金材质粘接板；
• 支持的样件尺寸：
  • 最大宽度：76mm(3in)
  • 厚度：6.3~19.1mm(0.25~0.75in)可选择适应更厚样件的粘接板
  • 最大长度：229mm(9in)
• 包含五组样件挂载钩；
• 需要单独购买螺纹过渡件安装夹具；

平面剪切夹具 - 拉伸模式测试固定工装

静态载荷	工作温度范围*	重量	尺寸(WxDxH)	安装螺纹尺寸	零件号
89 kN (20 kip)	-152 至 318°C (-152 至 600°F)	≈ 14.5 kg (32 lb)	76 mm (3 in) x 70 mm (2.75 in) x 470 mm (18.5 in)	1 - 14 in	100-204-294
* 铝合金材质粘接板的工作温度范围为-29 ~ 49°C (-20 ~120°F)。

MTS 复合材料测试夹具与工装
