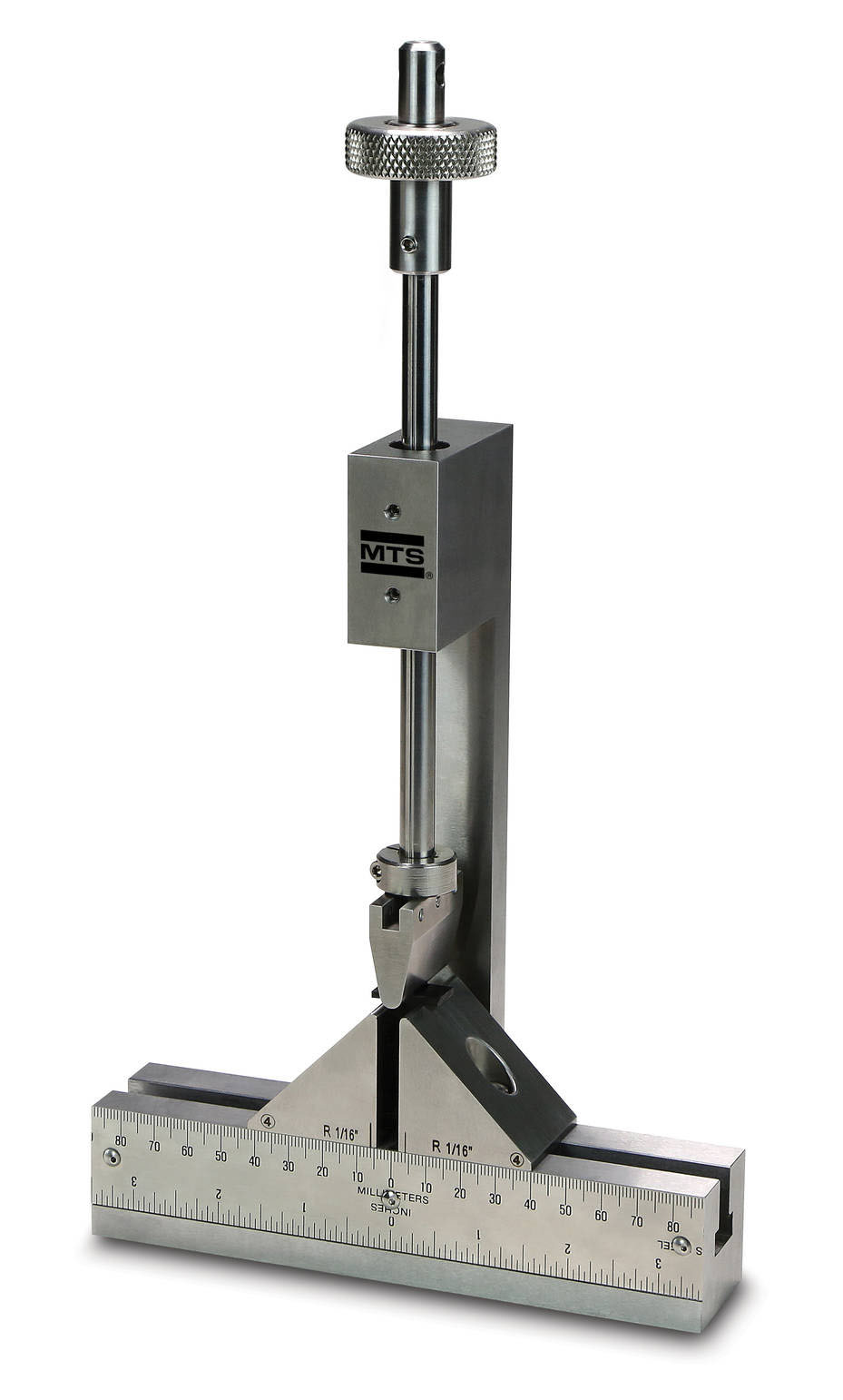

短梁剪切和三点弯曲固定工装

下部分工装跨距

加载端直径

支撑直径

加载端和支撑宽度

3.2 - 152 mm
(0.125 - 6 in)

6.35 mm
(1/4in)

3.175 mm
(1/8 in)

38 mm
(1.5 in)

静态载荷

工作温范围

自重

尺寸(WxDxH)

顶端U型钩

底端安装螺纹尺寸

零件号

8.9 kN
(2 kip)

-85 至 122°C
（-120 至 250°F）

≈ 6.8 kg
(15 lb)

178 mm (7 in) x 58 mm (2.3 in) x 287 mm (11.3 in)*

12 mm
（O 型）

0.5 - 20 in

100-351-821

* 包括样件，此处样件不应超过 51 mm (2 in)
