647系列楔形夹具的楔块有多种表面类型以满足不同需求。它们采用独特的楔形设计，显著降低了样品上的应力集中，使即使是非常脆弱的复合材料也能被牢固夹持，避免夹持引起的破坏。
应用
- 拉伸
- 扭转
- 剪切
- 压缩
- 断裂
- 疲劳
测试样件
-
金属
- 紧固件
- 金属板
- 金属杆
- 金属薄板
- 铝合金
- 管路
- 钢筋
- 链条
- 结构钢
- 线缆
- 复合材料
- 陶瓷
- 塑料
试验标准
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
完整产品信息

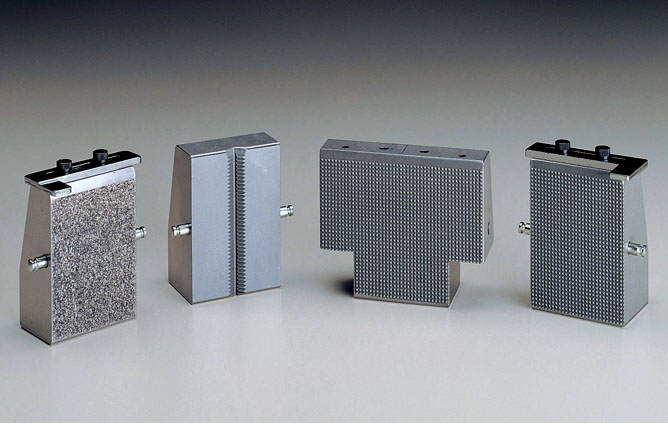

配合MTS 647液压助力夹具工作的楔块具有多种表面材质，需要根据具体使用需求选择：
- 金刚石表面 - 适用于相对较软的材料(钢材或塑料)；
- 锯齿表面 - 为增强拉伸试验的样件夹持力而设计；
- 硬质合金表面 - 针对脆性材料的力学试验而设计；
- 锯齿硬化表面 - Vee型楔块适用于相对较软的金属材料力学试验；

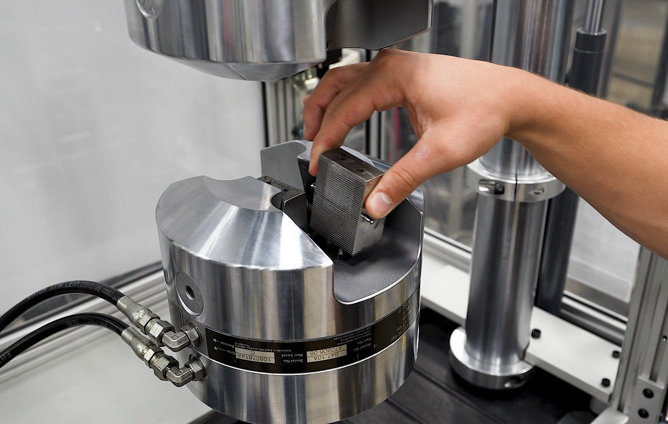

MTS采用了独特的夹具楔块设计，防止出现夹持应力集中，同时也能够夹持住类似复合材料之类的脆性材料，防止出现由于夹具不当设计造成的试验失败。
MTS 647型液压助力夹具的楔块可以选择水冷型产品，水冷套件需要单独选购。
若需要MTS 647型全温度液压助力夹具以及对应的楔块，请直接联系MTS的业务代表或应用工程师。
水冷套件
有两种水冷套件可供选择，每种套件都包含了必要的管路、调节阀和流量阀等。这些套件通过磁铁吸附于加载框架或者其他钢铁材质表面。其中一种型号还包含流量开关，某些MTS的产品，例如MTS 653型高温炉可以将水流量开关集成起来，对整体设备进行额外的保护，防止冷却水出现意外而损坏了试验设备。请联系MTS系统公司的业务代表或者应用工程师了解水冷套件的详细细节。
- 金刚石尖钢
- 90° 锯齿钢
- 锯齿钢
- Surfalloy® 合金
- 光滑面
- 金刚石尖钢
- 90° 锯齿钢
- Surfalloy 合金
- 光滑面
- 金刚石尖钢 - 用于夹持软材料（钢、塑料）的强力表面
- 锯齿 - 设计用于提高拉伸测试中的夹持能力
- Surfalloy - 在楔面上添加砂砾，用于测试脆性样品
- 锯齿 - V型楔块上用于软金属的通用表面
用于647.02B型号握柄的平面、圆形和V形楔块，表面为锯齿形、Surfalloy®或金刚石尖端
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
温度范围 |
样品范围 |
|
050-507-906 |
平面 |
锯齿型 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-001 |
平面 |
锯齿型 |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-907 |
平面 |
锯齿型 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-002 |
平面 |
锯齿型 |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-901 |
平面 |
锯齿型 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-003 |
平面 |
锯齿型 |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-004 |
平面 |
锯齿型 |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
050-507-905 |
平面 |
锯齿型 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
18.8-25.9 mm (0.74-1.02 in) |
|
052-818-701 |
平面** |
锯齿型 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-917 |
平面 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-005 |
平面 |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-918 |
平面 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-006 |
平面 |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-904 |
平面 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
13.4-20.6 mm (0.53-0.81 in) |
|
052-818-702 |
平面** |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-912 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø10.0 mm |
|
050-507-934 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø12.0 mm |
|
050-507-913 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø15.0 mm |
|
050-507-914 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø25.0 mm |
|
050-507-915 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø0.5000 in |
|
050-507-916 |
圆形 |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø1.000 in |
|
050-507-908 |
V 型 |
金刚石尖 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø3-8.1 mm (0.12-0.32 in) 侧面, ø9.4 mm (0.37 in) 顶部 |
|
050-507-909 |
V 型 |
金刚石尖 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø8.9-10.9 mm (0.35-0.43 in) 侧面, ø15.2 mm (0.60 in) 顶部 |
|
050-507-910 |
V 型 |
金刚石尖 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø14-18 mm (0.55-0.71 in) 侧面, ø20.8 mm (0.82 in) 顶部 |
|
050-507-911 |
V 型 |
金刚石尖 |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø20.1-22.9 mm (0.79-0.90 in) 侧面, ø27.2 mm (1.07 in) 顶部 |
* 楔块套装由四个匹配的楔块组成。
** 水冷式
Surfalloy 是 Alloying Surfaces, Inc. 的注册商标。
用于647.10型号握柄的平面、圆形和V形楔块，表面为金刚石尖端、Surfalloy®或锯齿形
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
温度范围 |
样品范围 |
|
041-842-101 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
046-198-604 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-102 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-603 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-610 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
11.4-18.9 mm (0.45-0.75 in) |
|
041-842-109 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-198-606 |
平面 |
金刚石尖 |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
17-25.4 mm (0.67-1.0 in) |
|
046-838-702 |
平面** |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
0-7.6 mm (0-0.3 in) |
|
046-838-701 |
平面** |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-838-713 |
平面** |
金刚石尖 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
041-842-108 |
平面 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.6 mm (0-0.30 in) |
|
046-198-602 |
平面 |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-111 |
平面 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-601 |
平面 |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-121 |
平面 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-838-705 |
平面** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F)) |
0-7.6 mm (0-0.3 in) |
|
046-838-706 |
平面** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-134 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø12.0 mm |
|
041-842-132 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø0.5000 in |
|
041-842-135 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø15.0 mm |
|
041-842-133 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x 1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø0.7500 in |
|
041-842-136 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø20.0 mm |
|
041-842-149 |
圆形 |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø1.0000 in |
|
046-838-714 |
圆形** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø0.5000 in |
|
046-838-715 |
圆形** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø0.7500 in |
|
046-838-716 |
圆形** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø12.0 mm |
|
046-838-717 |
圆形** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø15.0 mm |
|
046-838-718 |
圆形** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø20.0 mm |
|
041-842-103 |
V 型 |
锯齿状 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø5.8-10.2 mm (0.23-0.4 in) 侧面, ø11.9 mm (0.47 in) 顶部 |
|
041-842-104 |
V 型 |
锯齿状 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø10.9-12.7 mm (0.43-0.5 in) 侧面, ø16.5 mm (0.65 in) 顶部 |
|
041-842-107 |
V 型 |
锯齿状 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
无侧向载荷， ø12.7-19.0 mm (0.5-0.7 in) 顶部 |
|
041-842-110 |
V 型 |
锯齿状 |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) 至 177° C (350° F) |
无侧向载荷， ø17-22.9 mm (0.67-0.9 in) 顶部 |
|
046-838-703
046-838-704 |
V 型** V 型** |
锯齿状 锯齿状 |
63.5 mm (2.5 in) 63.5 mm (2.5 in) |
44.5 mm x (1.75 in) 44.5 mm x (1.75 in) |
-130° C (-200° F) 至 315° C (600° F) -130° C (-200° F) 至 315° C (600° F) |
ø5.8-10.2 mm (0.23-0.4 in) 侧面, ø11.9 mm (0.47 in) 顶部 ø16.5 mm (0.65 in) 顶部 |
* 楔块套装由四个匹配的楔块组成。
** 水冷式
Surfalloy 是 Alloying Surfaces, Inc. 的注册商标。
用于647.25型号握柄的平面、圆形和V形楔块，表面为金刚石尖端、Surfalloy®或锯齿形
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
温度范围 |
样品范围 |
|
041-842-201 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-804 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-202 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-806 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-203 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-805 |
平面 |
金刚石尖 |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-201 |
平面** |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
045-966-202 |
平面** |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
6.1-17 mm (0.24-0.67 in) |
|
045-966-204 |
平面** |
金刚石尖 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-801 |
平面 |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-10.1 mm (0-0.40 in) |
|
041-842-207 |
平面 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-817 |
平面 |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-208 |
平面 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-802 |
平面 |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-209 |
平面 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-803 |
平面 |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-205 |
平面** |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-234 |
圆形 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø0.5000 in |
|
041-842-231 |
圆形 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø15.0 mm |
|
041-842-232 |
圆形 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø20.0 mm |
|
041-842-235 |
圆形 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø1.0000 in |
|
041-842-233 |
圆形 |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø30.0 mm |
|
041-842-206 |
V 型 |
锯齿状 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) t至 177° C (350° F) |
ø6.4-10.2mm (0.25-0.4 in) 侧面, 13.5 mm (0.53 in) 顶部 |
|
041-842-204 |
V 型 |
锯齿状 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø10.7-16.8 mm (0.42-0.66 in) 侧面, 19.9 mm (0.78 in) 顶部 |
|
041-842-205 |
V 型 |
锯齿状 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø16.8-20.0mm (0.66-0.79 in) 侧面, 26.2 mm (1.03 in) 顶部 |
|
045-966-206 |
V 型** |
锯齿状 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø6.4-10.2mm (0.25-0.4 in) 侧面, 13.5 mm (0.53 in) 顶部 |
|
045-966-207 |
V 型** |
锯齿状 |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø10.7-16.8 mm (0.42-0.66 in) 侧面, 19.9 mm (0.78 in) 顶部 |
|
045-966-203 |
Vee** |
Serrated |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) 至 315° C (600° F) |
ø16.8-20.0mm (0.66-0.79 in) 侧面, 26.2 mm (1.03 in) 顶部 |
* 楔块套装由四个匹配的楔块组成。
** 水冷式
Surfalloy 是 Alloying Surfaces, Inc. 的注册商标。
用于647.50、647.100及647.250型号握柄的平面和V形楔块，表面为金刚石尖端、Surfalloy®或锯齿形
647.50 型号夹具
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
温度范围 |
样品范围 |
|
047-641-606 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-10.9 mm |
|
047-641-607 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
048-966-303 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-608 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-304 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-609 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
048-966-305 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
047-641-610 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
048-966-306 |
平面 |
金刚石尖 |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
047-641-611 |
平面 |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-10.9 mm |
|
048-966-307 |
平面 |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
0-10.9 mm |
|
047-641-612 |
平面 |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-613 |
平面 |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-301 |
平面 |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-601 |
V 型 |
锯齿状 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø6.4-12.7 mm (0.25-0.50in) 侧面, 15.5 mm (0.61 in) 顶部 |
|
047-641-602 |
V 型 |
锯齿状 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø15.2-18.3 mm (0.60-0.72 in) 侧面, 24.4 mm (0.96 in) 顶部 |
|
047-641-603 |
V 型 |
锯齿状 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø24.1-25.1 mm (0.95 - 0.99 in) 侧面, 33.5 mm (1.32 in) 顶部 |
|
047-641-604 |
V 型 |
锯齿状 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø33.0 mm (1.30 inch) 侧面, 42.4 mm (1.67 in) 顶部 |
|
047-641-605 |
V 型 |
锯齿状 |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) 至 177° C (350° F) |
ø41.9 mm (1.65 in) 侧面, 51.3 mm (2.02 in) 顶部 |
* 楔块套装由四个匹配的楔块组成。
Surfalloy 是 Alloying Surfaces, Inc. 的注册商标。
647.100 型号夹具
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
温度范围 |
样品范围 |
|
053-137-403 |
平面 |
金刚石尖 |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) 至 65° C (150° F) |
0.00-23 mm (0.00-0.89 in) |
|
053-137-402 |
平面 |
金刚石尖 |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) 至 65° C (150° F) |
23-45 mm (0.89-1.77 in) |
|
053-137-401 |
平面 |
金刚石尖 |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) 至 65° C (150° F) |
45-67 mm |
|
053-137-407 |
V 型 |
锯齿状 |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) 至 65° C (150° F) |
ø6.0-9.9 mm (0.24-0.39 in) 侧面, 9.9 mm (0.39 in) 顶部 |
|
053-137-406 |
V 型 |
锯齿状 |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) 至 65° C (150° F) |
ø9.9-20.8 mm (0.39-0.82 in) 侧面, 25.1 mm (0.99 in) 顶部 |
|
053-137-405 |
V 型 |
锯齿状 |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) 至 65° C (150° F) |
ø25.1-29.8 mm (0.99-1.16 in) 侧面, 44.4 mm (1.74 in) 顶部 |
|
053-137-404 |
V 型 |
锯齿状 |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) 至 65° C (150° F) |
ø44.4-50.8 mm (1.75-2.0 in) 侧面, 63.5 mm (2.50 in) 顶部 |
* 楔块套装由四个匹配的楔块组成。
647.250 楔块和衬垫套装
|
零件编号* |
轮廓 |
表面 |
高度 |
宽度 |
样品范围 |
|
057-367-101 |
平面** |
金刚石尖 |
165 mm (6.50 in) |
305 mm (12.00 in) |
0-29.5 mm (0-1.16 in) 26.8-54 mm (1.06-2.16 in) 51.8-79 mm (2.04-3.11 in) 76.8-104 mm (3.02-4.09 in) |
|
057-367-102 |
V 型** |
锯齿状 |
165 mm (6.50 in |
305 mm (12.00 in) |
30-44.0/57.2 mm (1.18-1.73/2.25 in) 55.8-68.9/80.5 mm (2.20-2.71/3.17 in) 78.6-93.7/104 mm (3.10-3.69/4.09 in) |
|
057-367-103 |
平面 & V 型 |
金刚石尖 & |
165 mm (6.50 in) |
305 mm (12.00 in) |
包含上述所描述的平面楔块和V型楔块，以及一套衬垫。 |
* 楔块套装由四个匹配的楔块组成。
**通过使用一个楔块套装与不同的衬垫，可适配不同尺寸的试样。
充分利用您的投资
我们的专家随时随地提供帮助，帮助企业正常运转
相关产品、附件或备件
需要查找其他产品信息？
前往解决方案查找页面
