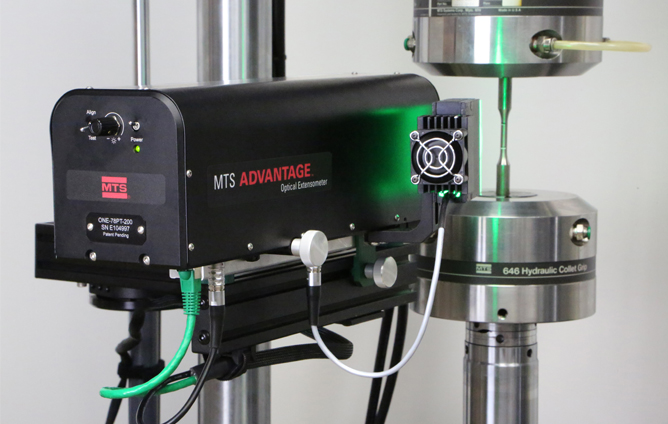

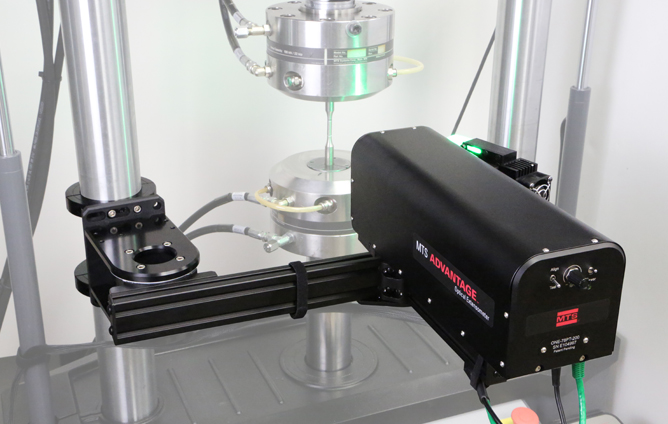

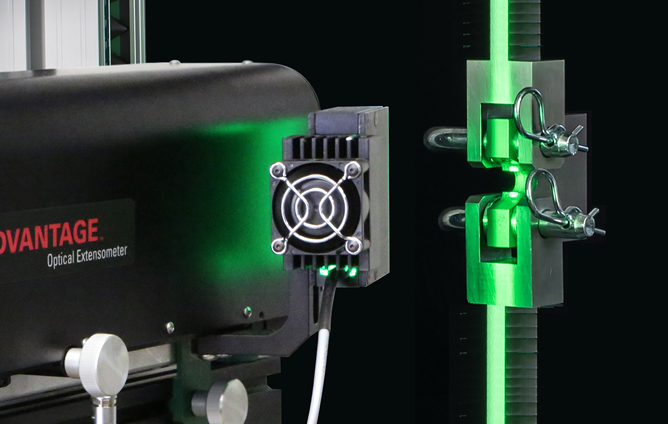

MTS Advantage™ 光学引伸计(AOX)比传统的接触式引伸计更易于使用,同时还具备非接触式应变测量解决方案所带来的高精度和高效率优势。无论您是在进行质量控制中的拉伸强度测试、长期疲劳测试,还是裂纹扩展测量,该引伸计都能满足从高分辨率测量到大伸长率等各种测试需求。
应用
- 低周疲劳 (LCF)
- 高周疲劳 (HCF)
- 疲劳裂纹扩展
-
静态/短时力学
- 压缩

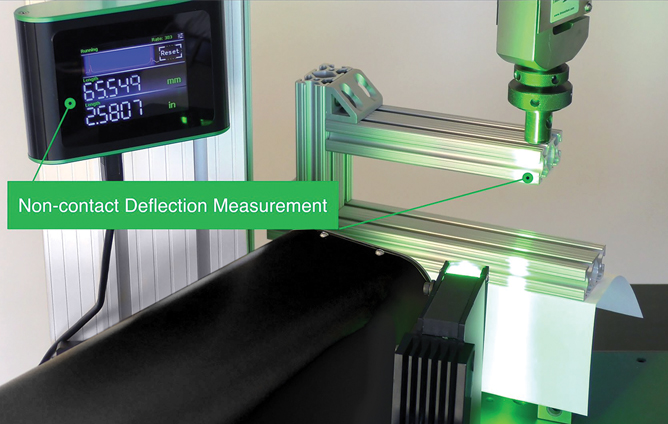

- 挠度/弯曲
- 剥离/撕裂
- 应力松弛
- 拉伸
测试样件
- 金属
- 复合材料
- 聚合物
- 陶瓷
- 薄膜
试验标准
- ASTM D3039
- ASTM A48-A48M
- ASTM D3518
- ASTM D412
- ASTM D6272
- ASTM D638
- ASTM D695
- ASTM D7264
- ASTM D790
- ASTM D882
- ASTM E21
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ASTM E9
- ISO 10113
- ISO 10275
- ISO 14125
- ISO 6892-1
- ISO 6892-2
- ISO 14129
- ISO 178
- ISO 527-2
- ISO 527-3
- ISO 527-4
- ISO 527-5
- ISO 604
- EN 2561
- EN 2562
- EN 2597
- EN 2746
- EN 6031
产品主要特点
高精度
可选远心镜头提升分辨率最高可达5nm,确保测试数据精准可靠
简单
容易设置便于操作,无需在样件上喷涂或者划分网格
快速
数据更新率最高可达3,000Hz,可实现实时测量
宽泛
可适用于多种类型、材料以及样件形式的力学性能测试
完整产品信息
精确性能
MTS Advantage 光学引伸计性能结合了最新的光学和算法测量技术,提供单轴测试所需的高分辨率、数据速率和精度。
分辨率
<0.5 μm 准静态<2.5 μm 动态
<0.1 μm 蠕变;典型设置下的均方根分辨率。分辨率取决于光学系统和滤波设置。
引伸计精度等级
ISO 9513 0.5 级和 ASTM E83 B-1 级或更好,适用于标距 ≥10 毫米
实时数据速率:300-3000 Hz
因此,MTS Advantage 光学引伸计具备测量低模量和高模量材料的弹性模量、偏移屈服、应力-应变曲线及断裂应变所需的精度和高分辨率。
复合材料、金属材料与陶瓷材料
配备远心镜头的 MTS AOX 型号专为测试高模量材料如金属、复合材料、陶瓷和陶瓷基复合材料(CMC)而设计,能够提供所需的精度和高分辨率:
- 能够测量这些材料的弹性模量、偏移屈服、应力-应变曲线及断裂应变
- 典型分辨率<0.5 μm 准静态,<2.5 μm 动态,<0.1 μm 蠕变;为典型设置下的均方根分辨率。分辨率取决于光学系统和滤波设置。
- 引伸计精度等级:ISO 9513 0.5 级和 ASTM E83 B-1 级或更好,适用于标距 ≥ 10 毫米
- 建议选用适当滤波设置和刚性、校准良好的夹具以获得最佳测量效果。
工程塑料与弹性体材料
MTS AOX-500CE 光学选项可测量超过1000%的应变(500 毫米视野和 10 或 25 毫米标距):
- 光学系统和数据处理算法确保即使试样拉伸导致对比度降低,也能跟踪试样标记
- 传统内心镜头——推荐用于高伸长率应用及测量约2%及以上的应变值;在某些应用中也适用于较小应变的测量
薄膜、丝线和箔片
非接触式应变测量是测量细小、精细且薄弱试样应变的最佳方法,有时也是唯一方法。使用 AOX 引伸计可测量线材、金属箔、聚合物薄膜、高模量纤维和聚合物细丝的弹性模量、偏移屈服、应力-应变曲线及断裂伸长率:
- 根据试样的总伸长率,MTS AOX-200CE 可适配 10-180 毫米的标距
- 超高分辨率摄像头,实时数据速率高达 3000 Hz,结合信号处理技术,提供高应变分辨率和精度,同时噪声最低。
参数规格 |
|
视场 |
50~500mm FoV光学测量包,其他测量范围请联系MTS系统公司 |
数据实时刷新率 |
300~3000Hz,包括图像帧刷新率、模拟输出以及数字输出 |
应变输出(模拟输出) |
±10V,具有短路保护,可选输出单位以及输出范围,包括2.4m(8ft)屏蔽输出线缆 |
数字输出 |
16~64bit RS232 输出,可设置数据类型和标量单位,典型32位数据输出时每秒钟可输出2900个应变数据,包括1.8m(6ft)屏蔽多模线缆; |
典型分辨率 |
典型RMS <0.2 μm @1Hz <0.5 μm@10Hz <1 μm@100Hz 在低应变率测量应用中<5 nm 在相应的刷新率下具有的典型分辨率 数据分辨率与数据刷新率和滤波器的设置均相关; |
引伸计精度级别 |
ISO 9513 0.5级,ASTM E83 B1级,或者更高(标距大于10mm) |
绝对精度 |
<±1 μm或者0.2%读数,不超过±5 μm(采用高精度远心镜头) |
最小样件尺寸 |
< Ø20 µm (0.001”) |
标距 |
最小2mm,≥4倍样件宽度或者直径,若样件偏小请联系MTS系统公司 |
最大延伸率 |
>1000%,受到视场和标距范围的影响 |
最大追踪速度 |
>1500 mm/s (90,000 mm/min) |
循环测试 |
>100Hz循环测试频率,波形独立 |
应变控制 |
适用于短时力学和应变控制循环疲劳测试 |
面外灵敏度 |
满足ISO 9513 0.5级@15mm标距,ASTM E83 B1级<1000 μm (0.040”)当型号为AOX-PT-xx或 <25 μm (0.001”) 当型号为AOX-CE-xx |
供电需求 |
100~240V,交流,50/60Hz,100W,可兼容IEC320C14,请选择正确的供电电缆 |
系统环境 |
使用或存储环境10-40°C (50-100°F),20%~80%相对湿度无凝露 |
主机(可选) |
需要使用Windows 10操作系统,分辨率为900x550显示器,一个串行通信接口或USB接口 |
可选配件
- 根据力学测试系统产品需选择不同的安装附件,例如立柱安装形式或者T型槽台安装形式等;
- AOX-TI-1触屏接口模块 - 用于本地(框架端)控制;
- 定制样件标识 - 可根据用户进行定制;
为样件增加标识简单、快捷,所需要模板、标记笔等均包含在产品包之内。
